Kessel Aquapump Pumpstation XL Tronic 400V SPF 3000-S3, S3, mit Tauchglocke, niedrigster Einbau

Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 3000-S3 ist eine leistungsstarke und zuverlässige Einzelanlage für die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, zeichnet sie sich durch eine robuste PE-Konstruktion, eine integrierte Pumpensteuerung und eine überflutbare SPF 3000-S3 Pumpe aus. Diese Variante ermöglicht einen besonders niedrigen Einbau und ist ideal für die Entwässerung von Gebäuden mit anspruchsvollen Anforderungen.

Welche Funktionen bietet die Kessel Aquapump Pumpstation?

Die Pumpstation ist für die zuverlässige Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser ausgelegt und entspricht der Norm EN 12050-1. Sie ist für den Einbau ins Erdreich vorgesehen und wird über ein anwenderfreundliches Schaltgerät gesteuert. Dieses ermöglicht optional die Einbindung in die Gebäudeleittechnik über einen potentialfreien Kontakt oder die Ausgabe von Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle. Das modulare Kessel-Baukastensystem bietet zudem Flexibilität für den weiteren Aufbau mit verschiedenen Aufsatzstücken oder Technikschacht-Varianten.

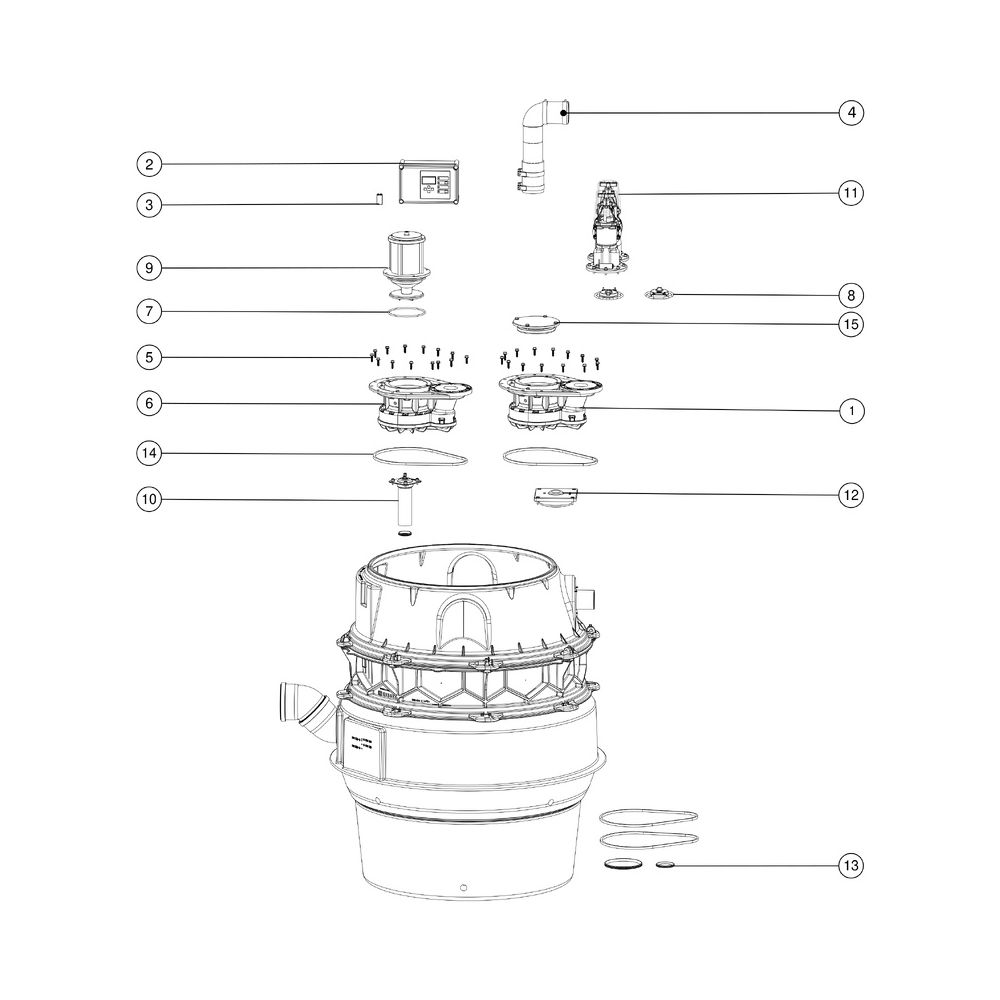

Wie ist die Pumpstation konstruiert?

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen abgeschlossenen Pumpenraum für die Trockenaufstellung. Eine verschraubte Reinigungsöffnung erleichtert die Wartung. Die Anlage ist mit einem integrierten Rückflussverhinderer und einem Absperrschieber aus Kunststoff für die Druckleitung ausgestattet. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), während der Zulauf eine Nennweite von DN 150 (Außendurchmesser 160 mm) aufweist. Die lichte Weite des Behälters beträgt 1000 mm, die des Einstiegs 800 mm. Das Nutzvolumen liegt bei 160 Litern, das Behältervolumen bei 335 Litern. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm. Die Pumpstation ist mit Steighilfen ausgestattet und für den Außeneinsatz geeignet.

Welche Leistung erbringt die Pumpe SPF 3000-S3?

Die Pumpstation ist mit einer überflutbaren Pumpe des Typs SPF 3000-S3 ausgestattet. Diese Pumpe arbeitet im Betriebsmodus S3 - 50 % und erreicht eine maximale Förderleistung von 47 m³/h sowie eine maximale Förderhöhe von 16 m. Die Drehzahl beträgt 2845 U/min. Mit einer aufgenommenen Motorleistung (P1) von 3,2 kW und einer Motorausgangsleistung (P2) von 2,7 kW ist sie leistungsstark. Der freie Kugeldurchgang von 40 mm ermöglicht die Förderung von Abwasser mit Feststoffen. Die Pumpe besitzt die Schutzart IP 68 (3m/48h) und eine Isolationsklasse F. Die maximale Förderguttemperatur im Dauerbetrieb beträgt 40 °C. Die Anschlussleitung der Pumpe ist 10 m lang und vom Typ H07RN-F 7G 1,5 mm².

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit einer Betriebsspannung von 400 V. Die Niveauerfassung erfolgt pneumatisch mittels eines Tauchrohrs, das auch als Alarmgeber dient. Das Schaltgerät verfügt über einen Motorschutzschalter und die Schutzart IP 54. Es bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Ein potentialfreier Schaltkontakt und eine GSM-Schnittstelle sind ebenfalls vorhanden, was die Integration in moderne Gebäudemanagementsysteme erleichtert.

Technische Daten

• Behältervolumen: 335 l
• Nutzvolumen: 160 l
• Bauhöhe: 1500 mm
• Baulänge: 1295 mm
• Breite: 1295 mm
• Max. Förderleistung: 47 m³/h
• Max. Förderhöhe: 16 m
• Leistung P1: 3,2 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68

Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 3000-S3 bietet eine zuverlässige und leistungsstarke Lösung für die Abwasserentsorgung im Erdreich. Mit einer maximalen Förderleistung von 47 m³/h und einer Förderhöhe von 16 m bewältigt sie anspruchsvolle Aufgaben. Die intelligente Tronic-Steuerung mit pneumatischer Niveauerfassung und vielfältigen Anschlussmöglichkeiten sorgt für einen sicheren und effizienten Betrieb. Der robuste PE-Behälter und die überflutbare Pumpe stellen eine lange Lebensdauer und geringen Wartungsaufwand sicher.

Lieferumfang

• 1x Kessel Aquapump Pumpstation XL Tronic Grundkörper
• 1x Pumpe SPF 3000-S3
• 1x Schaltgerät Comfort
