Kessel Aquapump Pumpstation XL Tronic 400V SPF 1500-S3, S3, mit Tauchglocke

Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 1500-S3 ist eine leistungsstarke Lösung für die Entsorgung von fäkalienhaltigem Abwasser. Sie ist für den Einbau ins Erdreich konzipiert und mit einer überflutbaren SPF 1500 Pumpe ausgestattet. Die Pumpstation bietet eine zuverlässige Steuerung durch ein anwenderfreundliches Schaltgerät mit pneumatischer Niveauerfassung und ist für den Einsatz in Einzelanlagen geeignet.

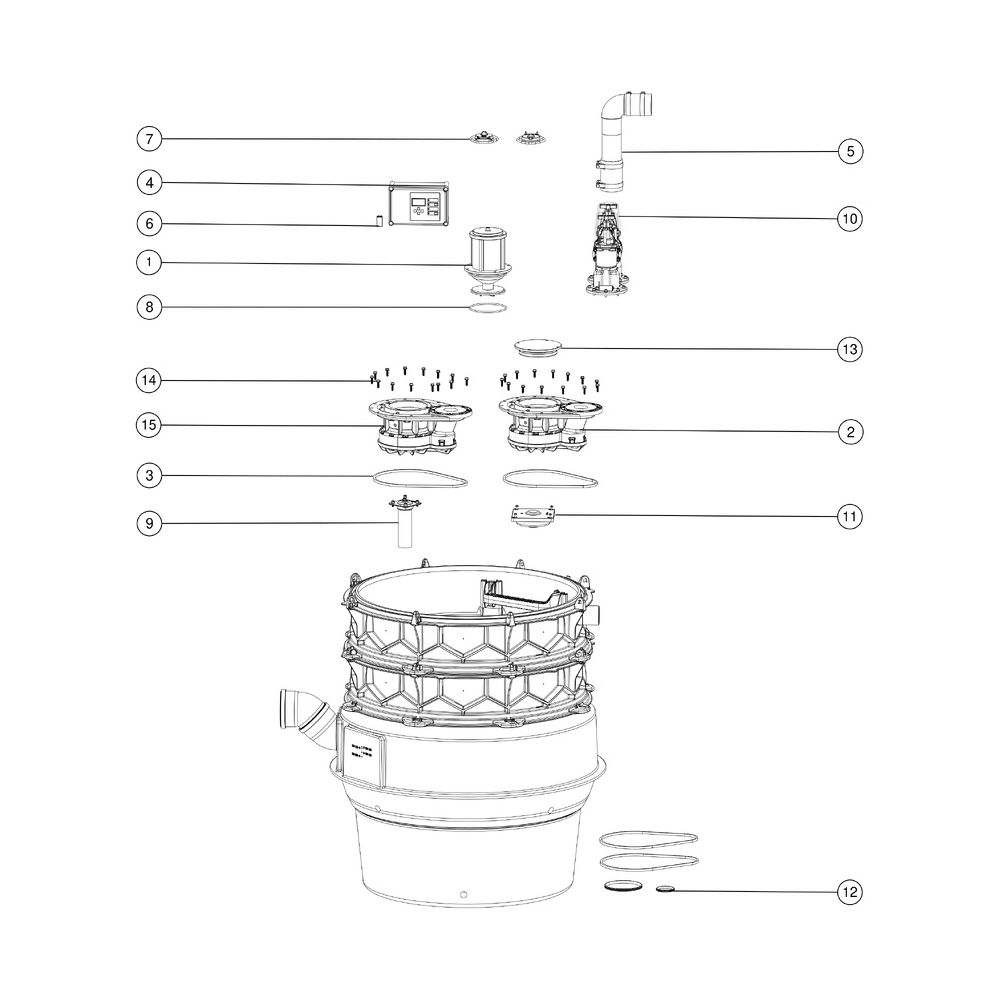

Wie ist die Kessel Aquapump Pumpstation XL Tronic aufgebaut?

Der Sammelbehälter der Pumpstation besteht aus dauerhaft beständigem Kunststoff (PE) und verfügt über einen abgeschlossenen Pumpenraum für die Trockenaufstellung. Eine verschraubte Reinigungsöffnung ermöglicht eine einfache Wartung. Die Pumpstation ist in Schwarz gehalten und entspricht der Norm EN 12050-1 sowie der Zulassung Z-42.1-527. Der waagrecht ausgeführte Druckabgang hat einen Nenndurchmesser von DN 80 (Außendurchmesser 90 mm), während der Zulauf eine Nennweite von DN 150 (Außendurchmesser 160 mm) aufweist. Steighilfen sind vorhanden. Die Pumpstation wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen, Sensorik und Schaltgerät vor Ort zu montieren und anzuschließen sind.

Welche Pumpentechnik und Leistungsmerkmale bietet die Aquapump XL Tronic?

Die Pumpstation ist mit einer überflutbaren SPF 1500-S3 Pumpe ausgestattet, die einen Direktanschluss besitzt. Die Pumpe verfügt über die Schutzart IP 68 (3m/48h) und die Isolationsklasse F. Mit einem Freistromrad ermöglicht sie einen freien Kugeldurchgang von 40 mm. Die maximale Förderleistung beträgt 40 m3/h bei einer maximalen Förderhöhe von 8 m und einer Drehzahl von 1415 U/min. Die Leistungsaufnahme (P1) liegt bei 1,4 kW und die Leistungsabgabe (P2) bei 1,1 kW. Eine integrierte Temperaturüberwachung schützt die Pumpe, die für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt ist. Die Betriebsart ist S3 - 50 %.

Wie erfolgt die Steuerung und Überwachung der Pumpstation?

Die Steuerung der Pumpstation erfolgt über ein Comfort Schaltgerät mit Motorschutzschalter. Die Niveauerfassung wird pneumatisch mittels Tauchrohr realisiert, welches auch als Alarmgeber dient. Das Schaltgerät ist nach Schutzart IP 54 klassifiziert und arbeitet mit einer Betriebsspannung von 400 V. Es bietet einen potentialfreien Kontakt zur Einbindung in die Gebäudeleittechnik sowie eine GSM-Schnittstelle für Alarm- und Sammelstörmeldungen. Weitere Funktionen umfassen eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Ein integrierter Rückflussverhinderer und ein Absperrschieber aus Kunststoff sind für die Druckleitung vorhanden.

Welche Einbaubedingungen und Erweiterungen sind möglich?

Die Kessel Aquapump Pumpstation XL Tronic ist speziell für den vertieften Einbau ins Erdreich konzipiert und bietet eine Grundwasserbeständigkeit von 3000 mm ab Unterkante Bodenteil. Sie ist für den Außeneinsatz geeignet. Das modulare KESSEL-Baukastensystem ermöglicht die Erweiterung mit verschiedenen Aufsatzstücken oder Technikschacht-Varianten als Zubehör.

Technische Daten

• Behältervolumen: 335 l
• Nutzvolumen: 160 l
• Bauhöhe: 1403 mm
• Baulänge: 1295 mm
• Max. Förderleistung: 40 m3/h
• Max. Förderhöhe: 8 m
• Leistung P1: 1,4 kW
• Drehzahl: 1415 U/min
• Schutzart Pumpe: IP 68 (3m/48h)
• Nennstrom: 2,7 A

Die Kessel Aquapump Pumpstation XL Tronic 400V SPF 1500-S3 stellt eine robuste und effiziente Lösung für die Abwasserentsorgung dar. Mit ihrer leistungsstarken SPF 1500-S3 Pumpe, die eine maximale Förderleistung von 40 m3/h und eine Förderhöhe von 8 m erreicht, sowie der intelligenten Comfort Steuerung, ist sie für anspruchsvolle Anforderungen im Erdreich bestens geeignet. Das Behältervolumen von 335 Litern und die Bauhöhe von 1403 mm unterstreichen die Leistungsfähigkeit dieses Systems.
