Kessel Aqualift F Hebeanlage Duo Comfort 230V, SPF 1400-S1, ohne Schieber

Die Kessel Aqualift F Hebeanlage Duo Comfort 230V, SPF 1400-S1, ohne Schieber ist eine robuste Doppelanlage für die zuverlässige Entsorgung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren SPF 1400-S1 Pumpen und einem intelligenten Comfort Schaltgerät, bietet sie eine maximale Förderhöhe von 7 Metern und ein Behältervolumen von 120 Litern. Diese installationsfertige Hebeanlage ist für die freie Aufstellung konzipiert und erfüllt die Anforderungen der Norm EN 12050-1.

Wie ist die Kessel Aqualift F Duo Hebeanlage aufgebaut und welche Materialien werden verwendet?

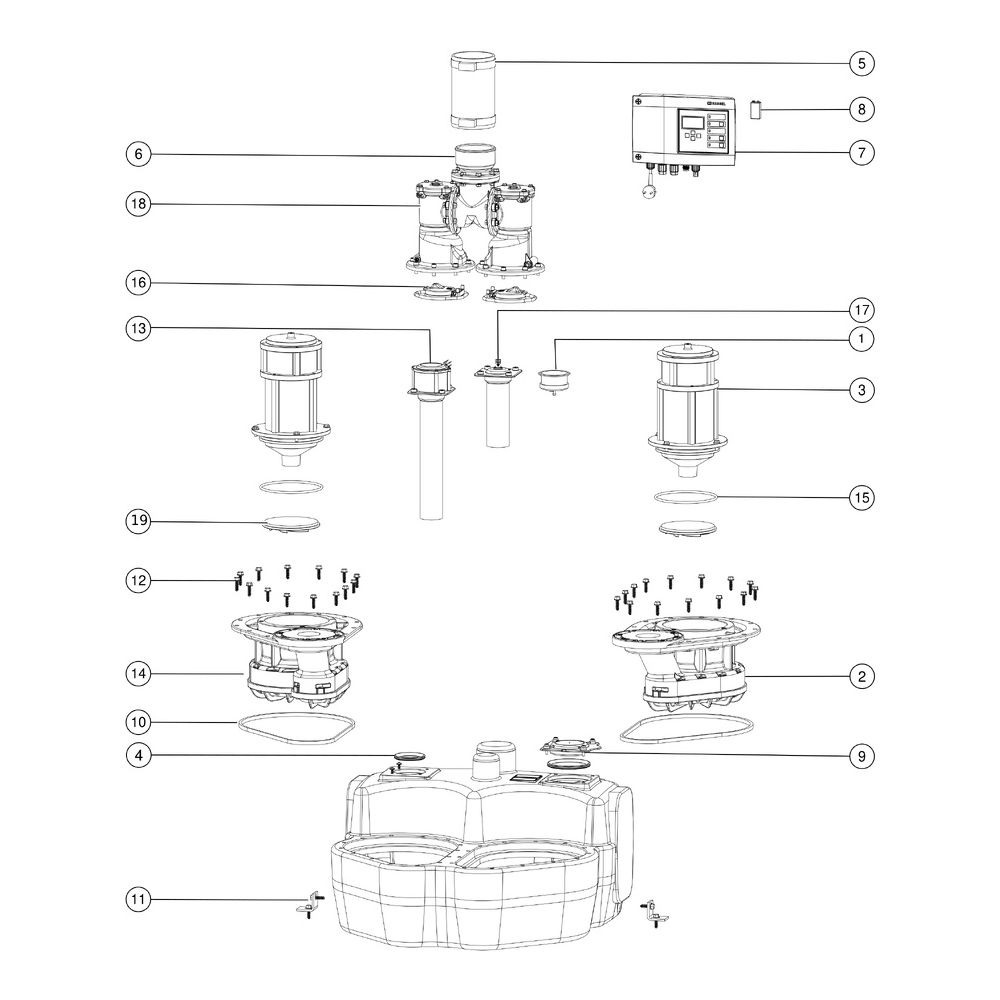

Die Hebeanlage verfügt über einen langlebigen Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) in schwarzer Farbe. Dieser Behälter bietet ein Volumen von 120 Litern und ein Nutzvolumen von 50 Litern. Er ist mit einer verschraubten Reinigungsöffnung und universellen Anschlussmöglichkeiten ausgestattet. Für die Auftriebssicherung sind Haltewinkel vorhanden, und eine Schalldämmmatte trägt zur Reduzierung des Geräuschpegels bei. Die Pumpengehäuse sind aus Gusseisen gefertigt.

Welche Pumpentechnik und Leistungsmerkmale bietet die Anlage?

Die Anlage ist mit zwei überflutbaren SPF 1400-S1 Pumpen ausgestattet, die im Betriebsart S1 arbeiten. Jede Pumpe erreicht eine maximale Förderleistung von 38 m³/h und eine maximale Förderhöhe von 7 Metern bei einer Drehzahl von 1420 U/min. Die aufgenommene Motorleistung (P1) beträgt 1,6 kW pro Pumpe, die Motorausgangsleistung (P2) 1,1 kW. Die Pumpen verfügen über ein Freistromrad und ermöglichen einen freien Kugeldurchgang von 40 mm. Sie sind nach Schutzart IP 68 (3m/48h) geschützt und weisen die Isolationsklasse F auf. Eine integrierte Temperaturüberwachung ist vorhanden, und die Pumpen sind für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Die Netzanschlussleitung der Pumpe hat eine Länge von 5 Metern und einen Nennstrom von 7,3 A.

Wie erfolgt die Steuerung und Überwachung der Hebeanlage?

Die Steuerung der Hebeanlage erfolgt über das Comfort Schaltgerät, das eine Schutzart von IP 54 besitzt. Die Niveauerfassung wird pneumatisch mittels eines Tauchrohrs mit Druckwächter realisiert. Das Schaltgerät ist mit einem Alarmgeber, einer Batteriepufferung, einer mehrzeiligen Displayanzeige, einer Logbuchfunktion und einem Selbstdiagnosesystem (SDS) ausgestattet. Für die Kommunikation sind eine GSM-Schnittstelle und eine USB-Schnittstelle integriert; ein potentialfreier Kontakt ist optional verfügbar. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz, und die Netzanschlussleitung des Schaltgeräts ist 1,4 Meter lang.

Welche Anschlussmöglichkeiten bietet die Hebeanlage?

Die Hebeanlage verfügt über einen senkrechten Druckabgang mit einem Nenndurchmesser von DN 100 (Rohraußendurchmesser 110 mm). Es sind zwei Zulaufanschlüsse mit Nennweite DN 100 (Rohraußendurchmesser 110 mm) vorhanden, wobei der Abstand der Rohrsohle Zulauf zum Behälterboden 245 mm und der Abstand der Rohrmitte Zulauf zum Behälterboden 300 mm beträgt. Die maximale Anbohrung für den Zulauf ist DN 150. Weiterhin sind ein Anschluss für eine Handmembranpumpe DN 32 und ein Entlüftungsanschluss DN 70 integriert. Die Absperreinrichtung ist ohne Schieber ausgeführt.

Technische Daten

• Behältervolumen: 120 l
• Nutzvolumen: 50 l
• Anzahl Pumpen: 2
• Max. Förderhöhe: 7 m
• Max. Förderleistung: 38 m³/h
• Leistung P1 pro Pumpe: 1,6 kW
• Freier Kugeldurchgang: 40 mm
• Schutzart Pumpe: IP 68
• Betriebsspannung: 230 V
• Norm: EN 12050-1

Die Kessel Aqualift F Hebeanlage Duo Comfort 230V, SPF 1400-S1, ohne Schieber ist eine zuverlässige und effiziente Lösung für die Abwasserentsorgung. Mit zwei leistungsstarken SPF 1400-S1 Pumpen, die eine maximale Förderhöhe von 7 Metern und eine Förderleistung von bis zu 38 m³/h erreichen, sowie einem Behältervolumen von 120 Litern, ist sie für anspruchsvolle Anwendungen im privaten und gewerblichen Bereich bestens geeignet. Das Comfort Schaltgerät mit umfangreichen Überwachungs- und Kommunikationsfunktionen ermöglicht einen sicheren und komfortablen Betrieb.
