Kessel Aqualift F Hebeanlage Duo Comfort 230V, SPF 1400-S1, Schieber aus Kunststoff

Die Kessel Aqualift F Hebeanlage Duo Comfort 230V, Modell SPF 1400-S1, ist eine leistungsstarke Doppelanlage für die zuverlässige Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit zwei überflutbaren SPF 1400 Pumpen und einem intelligenten Comfort Schaltgerät, bietet sie eine maximale Förderhöhe von 7 Metern und eine Förderleistung von bis zu 38 m³/h. Der robuste Sammelbehälter aus Kunststoff (PE) ermöglicht eine freie Aufstellung und ist mit einem waagerechten Druckabgang sowie einem Schieber aus Kunststoff als Absperreinrichtung ausgestattet.

Wie ist die Hebeanlage konstruiert und welche Materialien werden verwendet?

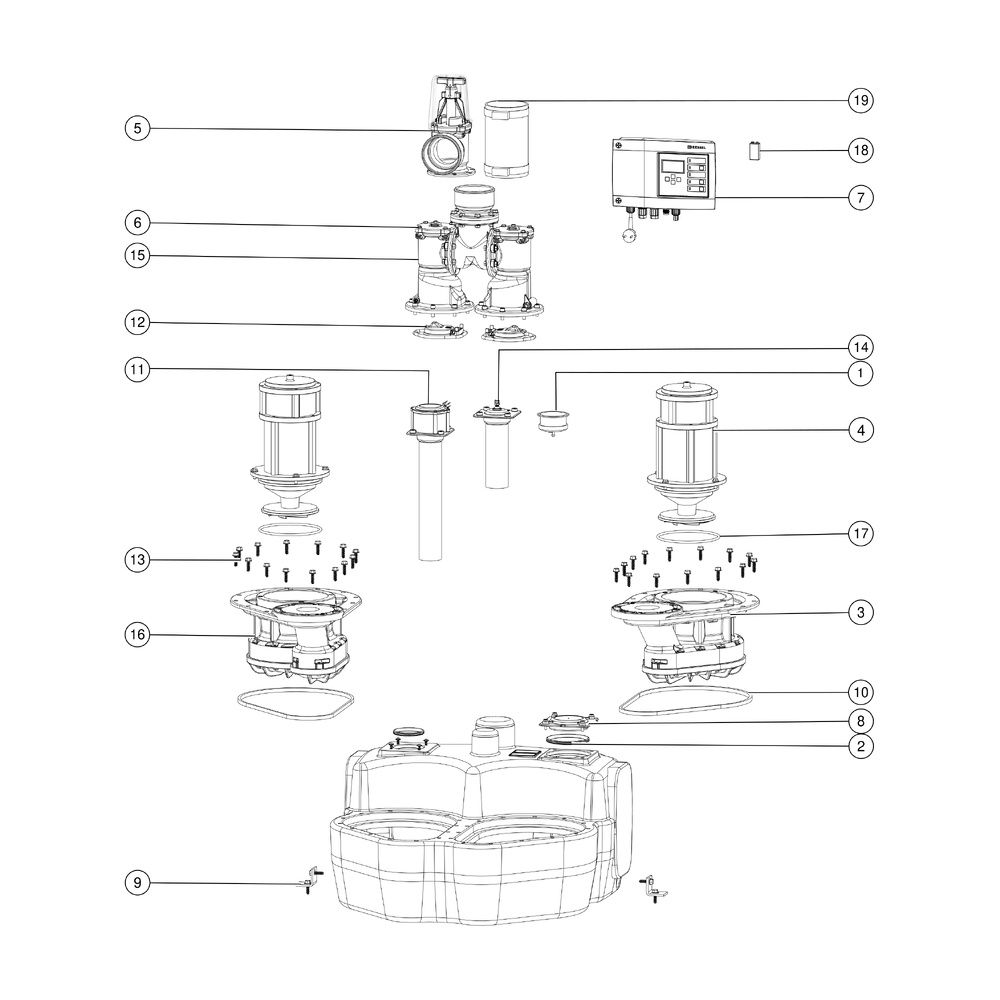

Der Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) bietet universale Anschlussmöglichkeiten und ist mit einer verschraubten Reinigungsöffnung ausgestattet. Die schwarze Anlage entspricht der Norm EN 12050-1 und ist für die freie Aufstellung konzipiert. Ein waagerechter Druckabgang mit einem Nenndurchmesser von DN 100 (Außendurchmesser 110 mm) sowie ein Schieber aus Kunststoff als Absperreinrichtung sind vorhanden. Haltewinkel für die Auftriebssicherung und eine Schalldämmmatte zur Geräuschreduzierung sind integriert. Ein freier Kugeldurchgang von 40 mm wird ermöglicht.

Welche Pumpenleistung bietet die Aqualift F Duo?

Die Hebeanlage ist mit zwei überflutbaren SPF 1400-S1 Pumpen ausgestattet, die für den Dauerbetrieb (Betriebsart S1) ausgelegt sind. Jede Pumpe erreicht eine Motorleistung (P1) von 1,6 kW und eine Motorausgangsleistung (P2) von 1,1 kW. Die maximale Förderhöhe beträgt 7 Meter bei einer maximalen Förderleistung von 38 m³/h und einer Drehzahl von 1420 U/min. Die Pumpengehäuse bestehen aus Gusseisen, und die Pumpen verfügen über Freistromlaufräder. Die Schutzart der Pumpen ist IP 68 (3m/48h) und die Isolationsklasse F. Eine integrierte Temperaturüberwachung ist vorhanden, und die maximale Förderguttemperatur im Dauerbetrieb liegt bei 40 °C.

Welche Funktionen bietet das Comfort Schaltgerät?

Die Steuerung erfolgt über das Comfort Schaltgerät, das eine präzise Überwachung ermöglicht. Die Niveauerfassung ist pneumatisch mittels Tauchrohr mit Druckwächter realisiert, ergänzt durch einen Tauchrohr-Alarmgeber. Das Schaltgerät besitzt die Schutzart IP 54 und wird mit einer Betriebsspannung von 230 V bei einer Netzfrequenz von 50 Hz betrieben. Es bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Kommunikationsschnittstellen wie USB, GSM und RS-232 sind vorhanden, und ein potentialfreier Kontakt kann optional genutzt werden.

Welche Anschlussmöglichkeiten und Abmessungen sind vorhanden?

Die Hebeanlage hat eine Bauhöhe von 788 mm, eine Breite von 780 mm und eine Länge von 773 mm. Das Nutzvolumen des Behälters beträgt 50 Liter bei einem Gesamtvolumen von 120 Litern. Der waagerechte Druckabgang hat einen Nenndurchmesser von DN 100 (Rohraußendurchmesser 110 mm). Zwei Zuläufe mit einer Nennweite von DN 100 (Rohraußendurchmesser 110 mm) sind vorhanden und ermöglichen eine maximale Anbohrung von DN 150. Ein Entlüftungsanschluss mit DN 70 ist integriert. Die Rohrmitte des Auslaufs liegt 590 mm über dem Behälterboden, die Rohrmitte des Zulaufs 300 mm und die Rohrsohle des Zulaufs 245 mm.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienhaltig
• Behältervolumen: 120 l
• Nutzvolumen: 50 l
• Maximale Förderhöhe: 7 m
• Maximale Förderleistung: 38 m³/h
• Motorleistung (P1) pro Pumpe: 1,6 kW
• Freier Kugeldurchgang: 40 mm
• Schutzart Pumpen: IP 68
• Betriebsspannung: 230 V

Die Kessel Aqualift F Hebeanlage Duo Comfort 230V bietet eine zuverlässige Lösung für die Abwasserentsorgung. Mit zwei leistungsstarken SPF 1400 Pumpen erreicht sie eine maximale Förderhöhe von 7 Metern und eine Förderleistung von 38 m³/h. Der robuste Kunststoffbehälter mit 120 Litern Volumen und das intelligente Comfort Schaltgerät mit umfangreichen Überwachungsfunktionen sichern einen effizienten und sicheren Betrieb.
