Kessel Ecolift Rückstauhebeanlage DN 200, freiliegend

Die Kessel Ecolift Rückstauhebeanlage DN 200 ist eine zuverlässige Lösung für die Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für freiliegende Abwasserleitungen mit einem Außendurchmesser von 200 mm, schützt sie effektiv vor Rückstau. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe und einer präzisen optischen Sonde, ist sie ideal für Gebäude mit Rückstaurisiko.

Wie funktioniert die Kessel Ecolift Rückstauhebeanlage?

Im Normalbetrieb ist der Rohrquerschnitt der Anlage frei geöffnet, wodurch das Abwasser über das natürliche Gefälle in den Kanal abfließt. Erkennt die optische Sonde einen Rückstau, schließt das motorische Verschlusssystem automatisch, um das Zurückfließen von Abwasser zu verhindern. Während der Rückstauphase fördert die integrierte Pumpe das Abwasser über eine Druckleitung, die es über die Rückstauebene in den Kanal leitet. Ein Notverschluss ist für zusätzliche Sicherheit vorhanden.

Welche Leistung bietet die integrierte Fördereinrichtung?

Die Rückstauhebeanlage ist mit einer leistungsstarken SPZ 1000 Pumpe ausgestattet. Diese erreicht eine maximale Förderleistung von 11,5 m³/h und eine Förderhöhe von bis zu 10 m. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und verfügt über ein effizientes Schneidwerk, das die Förderung von fäkalienhaltigem Abwasser ermöglicht. Sie ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt und besitzt die Schutzart IP 68 (3m/48h). Die aufgenommene Motorleistung (P1) beträgt 1,2 kW und die Motorausgangsleistung (P2) 0,69 kW.

Wie ist die Steuerung der Rückstauhebeanlage gestaltet?

Die Steuerung erfolgt über ein anwenderfreundliches Comfort-Schaltgerät mit der Schutzart IP 54. Es verfügt über eine optische Sonde zur präzisen Niveauerfassung und einen integrierten Alarmgeber. Das Schaltgerät bietet eine mehrzeilige Displayanzeige, eine Logbuchfunktion, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Es kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden. Die Leistung im Standby beträgt 5 W, die Betriebsspannung liegt bei 230 V. Die Möglichkeit zur Ausgabe von Alarm- und Sammelstörmeldungen ist gegeben.

Welche baulichen Eigenschaften besitzt die Anlage?

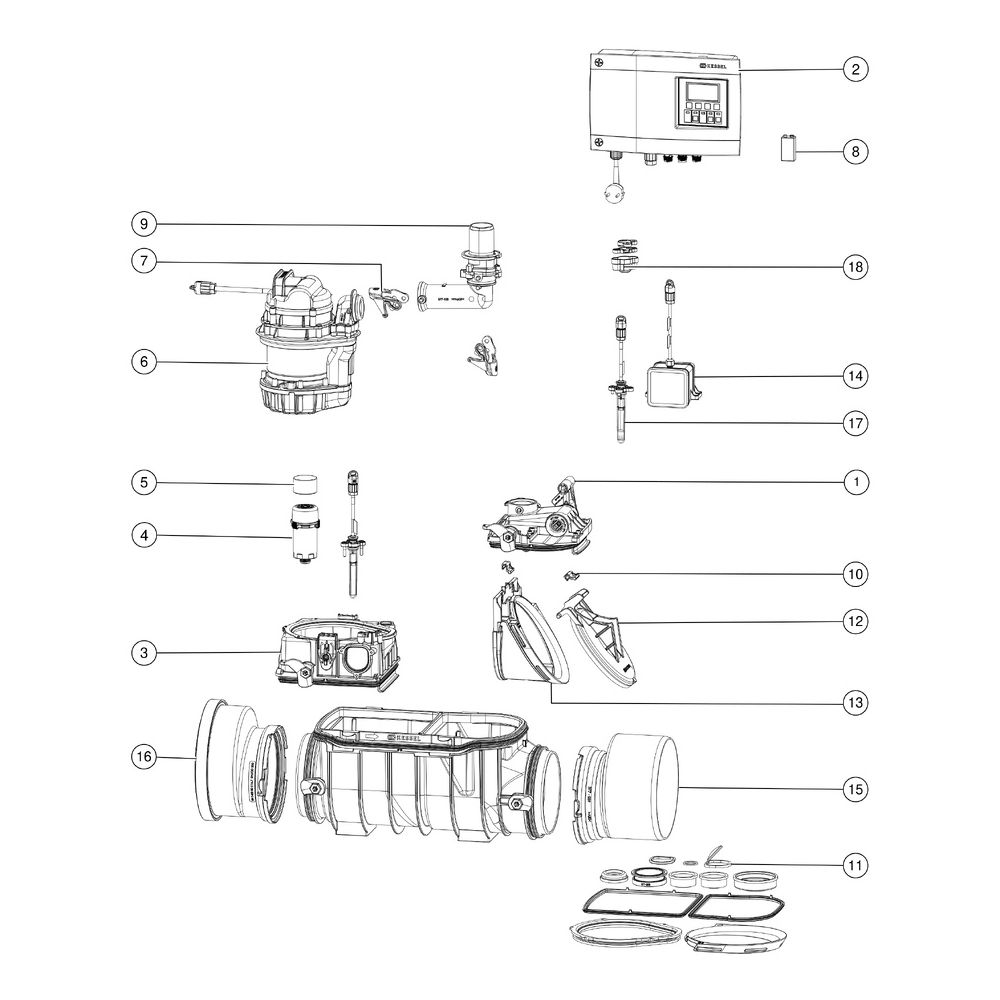

Die Rückstauhebeanlage ist für freiliegende Abwasserleitungen konzipiert und hat eine Nennweite von DN 200, wobei die Hydraulik einem DN 150 entspricht. Der Außendurchmesser (DA) beträgt 200 mm. Der Behälter ist für einen Nenndruck von PN 6 ausgelegt und verfügt über einen Druckabgang von 40 mm Durchmesser, inklusive Spitzende und Muffe. Die Anlage ist in Schwarz gehalten und wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpe, Sensorik und Schaltgerät bauseits zu montieren und anzuschließen sind. Die Zulassung Z-53.2-487 bestätigt die Konformität.

Technische Daten

• Nennweite (DN): 200
• Außendurchmesser (DA): 200 mm
• Abwasserart: fäkalienhaltig
• Anzahl Pumpen: 1
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Betriebsspannung: 230 V
• Schutzart Pumpe/Sonde/Motor: IP 68 (3m/48h)
• Nettogewicht: 20 kg

Die Kessel Ecolift Rückstauhebeanlage DN 200 bietet eine robuste und sichere Lösung für die Abwasserentsorgung bei Rückstaugefahr. Mit ihrer leistungsstarken SPZ 1000 Pumpe, die eine Förderleistung von bis zu 11,5 m³/h und eine Förderhöhe von 10 m erreicht, sowie der präzisen optischen Niveauerfassung, stellt sie eine effiziente Wahl für fäkalienhaltiges Abwasser dar. Das anwenderfreundliche Comfort-Schaltgerät mit vielfältigen Funktionen sorgt für einen reibungslosen und überwachten Betrieb.
