Kessel Ecolift Rückstauhebeanlage DN 100, freiliegend

Die Kessel Ecolift Rückstauhebeanlage DN 100 ist für freiliegende Abwasserleitungen konzipiert und schützt zuverlässig vor Rückstau. Sie eignet sich für fäkalienhaltiges und fäkalienfreies Abwasser und ist mit einer leistungsstarken SPZ 1000 Pumpe sowie einem motorischen Verschlusssystem ausgestattet. Die präzise Niveauerfassung erfolgt über eine optische Sonde.

Wie schützt die Ecolift vor Rückstau?

Im Normalbetrieb ermöglicht die Kessel Ecolift Rückstauhebeanlage eine freie Entwässerung des Rohrquerschnitts durch natürliches Gefälle zum Kanal. Bei erkanntem Rückstau, der durch eine optische Sonde erfasst wird, schließt das motorische Verschlusssystem automatisch. Während dieser Rückstauphase wird das Abwasser über eine Druckleitung oberhalb der Rückstauebene in den Kanal gefördert, wodurch die Entwässerung des Gebäudes sichergestellt wird. Ein Notverschluss ist vorhanden.

Welche Leistung bietet die integrierte Pumpe?

Die integrierte SPZ 1000 Pumpe arbeitet mit einer Leistung von 1,2 kW (P1) und einer Motorausgangsleistung von 0,69 kW (P2). Sie erreicht eine maximale Förderhöhe von 10 m und eine Förderleistung von bis zu 11,5 m³/h. Die Pumpe ist mit einem Schneidwerk ausgestattet, das fäkalienhaltiges Abwasser zuverlässig zerkleinert. Die Schutzart IP 68 (3m/48h) ermöglicht den Betrieb unter Wasser bis zu 3 m Tiefe für 48 Stunden. Eine integrierte Temperaturüberwachung ist vorhanden, und die Pumpe ist für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt.

Welche Funktionen bietet das Comfort Schaltgerät?

Die Steuerung erfolgt über ein anwenderfreundliches Comfort Schaltgerät mit der Schutzart IP 54. Es verfügt über eine optische Sonde zur Niveauerfassung und einen optischen Alarmgeber. Das Schaltgerät bietet eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung und ein Selbstdiagnosesystem (SDS). Ein potentialfreier Kontakt ermöglicht die Einbindung in die Gebäudeleittechnik. Die Betriebsspannung beträgt 230 V bei 50 Hz, und die erforderliche Absicherung ist C 16 A.

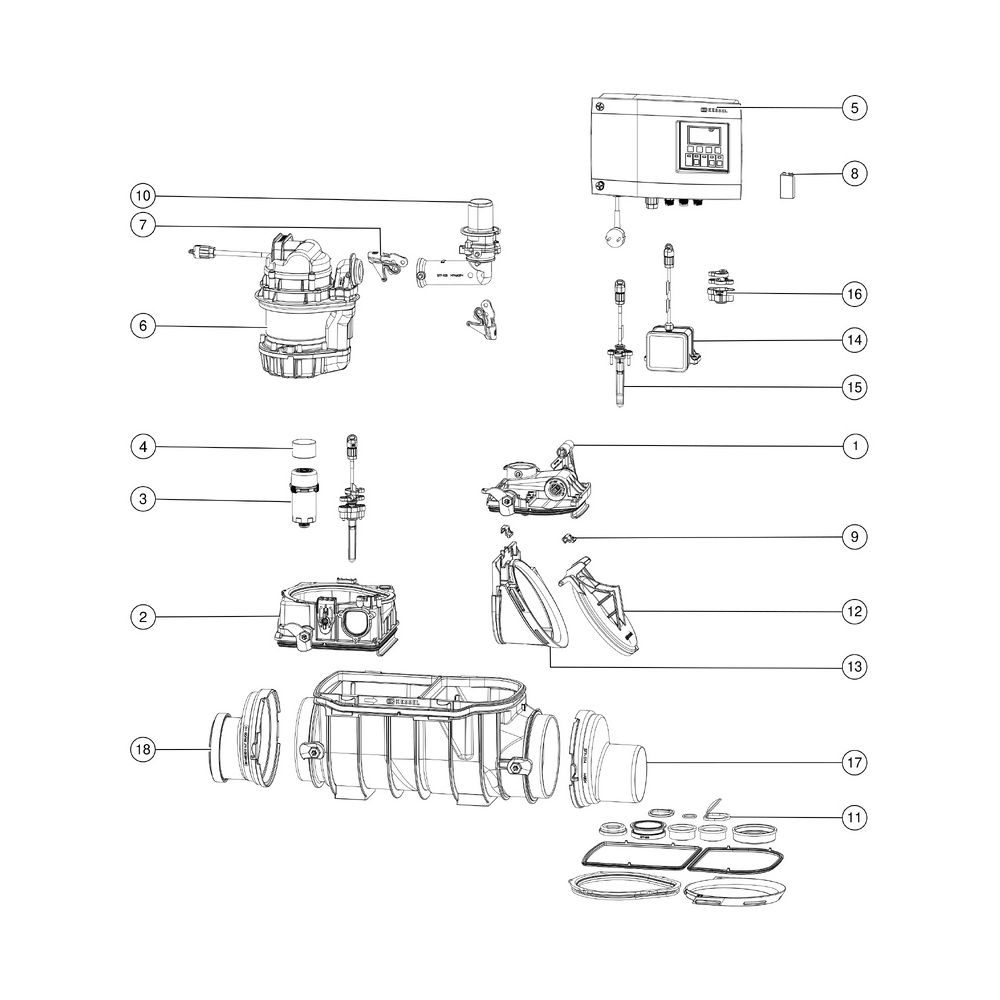

Welche baulichen Merkmale und Anschlussmöglichkeiten sind vorhanden?

Die Rückstauhebeanlage ist in Schwarz gehalten und besitzt eine Nennweite von DN 100 mit einem Außendurchmesser von 110 mm. Der Druckabgang hat einen Durchmesser von 40 mm und ist mit Spitzende und Muffe ausgestattet. Der Grundkörper verfügt über eine Anschlussbohrung für den Erdeinbau, inklusive Dichtung für Druckleitung und Kabelleerrohr. Die Anlage ist mit einer Entlüftung ausgestattet und wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpe, Sensorik und Schaltgerät bauseits anzuschließen sind.

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: freiliegende Abwasserleitung
• Pumpe: SPZ 1000
• Max. Förderleistung: 11,5 m³/h
• Max. Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Schutzart Pumpe/Motor/Sonde: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54

Die Kessel Ecolift Rückstauhebeanlage DN 100 bietet eine zuverlässige und effiziente Lösung für den Rückstauschutz in Gebäuden mit freiliegenden Abwasserleitungen. Mit ihrer robusten Bauweise, der leistungsstarken SPZ 1000 Pumpe mit 1,2 kW Leistung und der intelligenten Steuerung durch das Comfort Schaltgerät, das eine Betriebsspannung von 230 V nutzt, stellt sie eine sichere Abwasserentsorgung sicher. Sie ist für fäkalienhaltiges und fäkalienfreies Abwasser geeignet.

Lieferumfang

• 1x Kessel Ecolift Rückstauhebeanlage DN 100
• 1x Dichtung für Druckleitung
• 1x Dichtung für Kabelleerrohr
