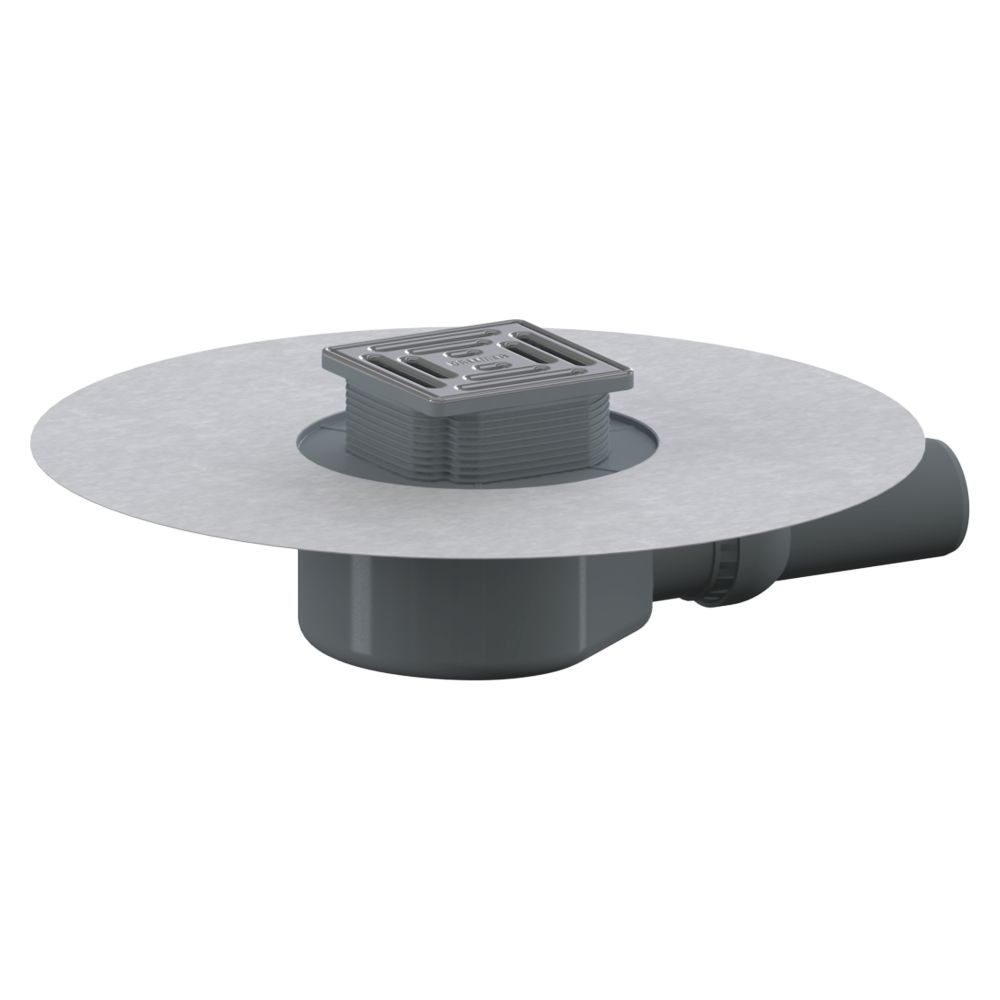

Dallmer DallDrain Select OM Bodenablauf 100x100mm, DN 50, mit Kugelgelenk, ABS/PP/Edelstahl, 517555

Der Dallmer DallDrain Select OM Bodenablauf ist eine montagefreundliche Lösung zur zuverlässigen Entwässerung von Flächen in Bad, Spa und Keller. Das System zeichnet sich durch ein flexibles Kugelgelenk am seitlichen Ablaufstutzen aus, das eine spannungsfreie Installation ermöglicht. Dank der integrierten Dichtmanschette und der robusten Bauweise eignet sich der Ablauf ideal für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534.

Flexibilität bei der Montage

Das Ablaufgehäuse aus Polypropylen verfügt über umlaufende Verankerungen, die eine kraftschlüssige Einbettung in den Estrich unterstützen. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur präzisen Ausrichtung um +/- 2,5 mm seitenverstellen. Ein integrierter, zweiteiliger Geruchs- und Reinigungsverschluss mit 50 mm Sperrwasserhöhe sorgt für einen hygienischen Betrieb und lässt sich zur Wartung vollständig entnehmen.

Robuste Konstruktion

Der Ablauf ist mit einem Edelstahlrost im Edelstahlrahmen ausgestattet, der der Belastungsklasse K 3 entspricht und bis zu 300 kg belastbar ist. Das Kugelgelenk am seitlichen DN 50 Ablaufstutzen ist zwischen 0 und 15 Grad verstellbar, was die Anpassung an die bauseitigen Gegebenheiten erleichtert. Die mitgelieferte Dichtmanschette ist alkalibeständig, rissüberbrückend und nicht kapillar, wodurch sie eine dauerhafte Abdichtung unterstützt.

Mit einer Ablaufleistung von 0,92 l/s nach DIN EN 1253 stellt der Bodenablauf eine hohe Entwässerungssicherheit sicher. Die Kombination aus hochwertigem Edelstahl 1.4301 für Rost und Rahmen sowie dem schlagfesten Polypropylen-Gehäuse ermöglicht eine langlebige Funktionalität in verschiedenen Einbausituationen.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 0,92 l/s
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (300 kg)
• Aufsatzmaß: 100 x 100 mm
• Verstellbereich Kugelgelenk: 0 - 15 Grad
• Bodenbelagsstärke: 10 - 36 mm
• Material Rost/Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen

Lieferumfang

• 1x Bodenablauf DallDrain Select OM
• 1x Dichtmanschette
• 1x Bauschutzabdeckung
