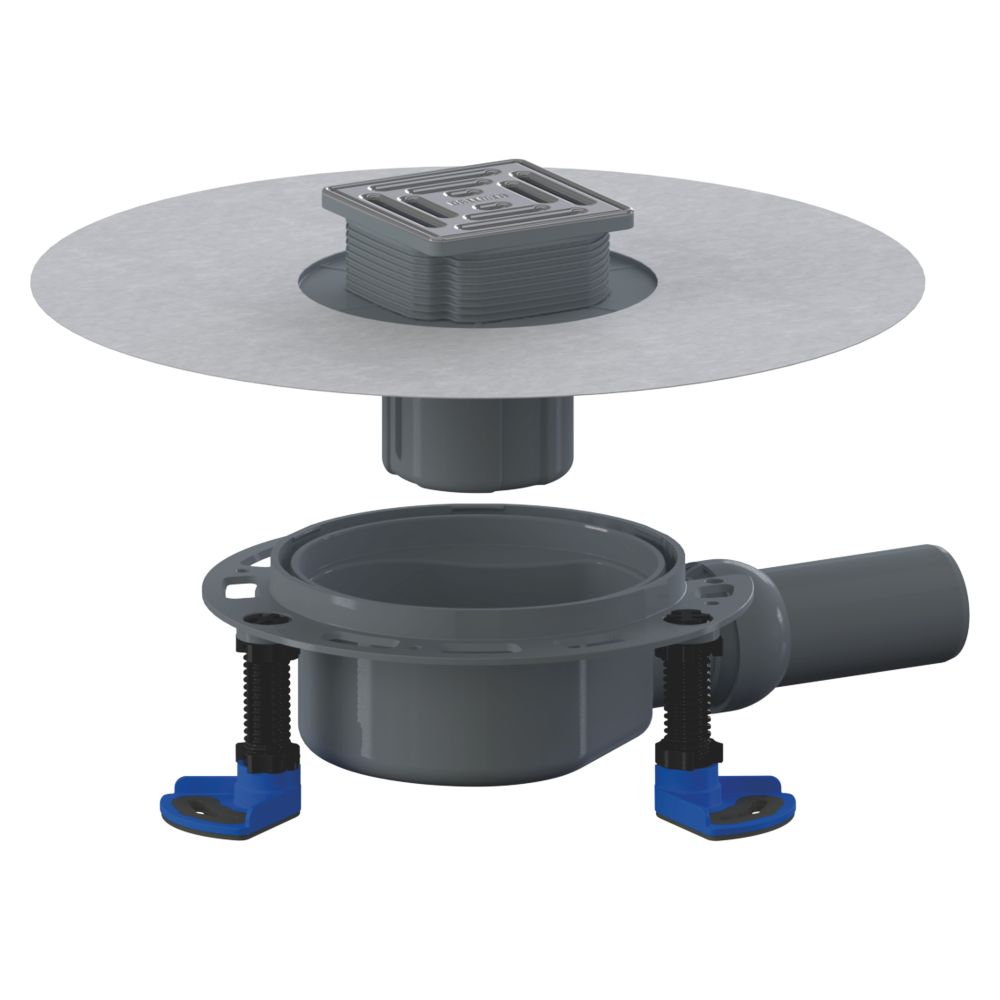

Dallmer DallDrain Select Bodenablauf 100x100mm, DN 50, mit Kugelgelenk, ABS/PP/Edelstahl, 517012

Der DallDrain Select Bodenablauf von Dallmer ist eine montagefreundliche und hochflexible Lösung zur Entwässerung von Flächen in Bad, Spa oder Keller. Das System zeichnet sich durch ein seitliches Kugelgelenk aus, das eine spannungsfreie Ausrichtung der Abwasserleitung ermöglicht. Dank der robusten Materialkombination aus Polypropylen und Edelstahl eignet sich der Ablauf ideal für den Einsatz in Verbundabdichtungen gemäß DIN 18534.

Flexibilität bei der Montage

Das Ablaufgehäuse aus Polypropylen verfügt über drei schallentkoppelte Montagefüße, die eine präzise Höheneinstellung von 85 bis 250 mm erlauben. Für eine sichere Einbettung in den Estrich sorgen umlaufende Verankerungen. Der Aufsatz ist für Bodenbeläge von 10 bis 36 mm kürzbar und lässt sich zur optimalen Ausrichtung um +/- 2,5 mm seitenverstellen. Ein integriertes Kugelgelenk am DN 50 Ablaufstutzen ermöglicht zudem eine Neigungsverstellung von 0 bis 15 Grad.

Sicherheit und Wartung

Der Ablauf ist mit einer einklickbaren, alkalibeständigen Dichtmanschette ausgestattet, die einen zuverlässigen Anschluss an Verbundabdichtungen sicherstellt. Der zweiteilige Geruchs- und Reinigungsverschluss ist vollständig herausnehmbar, was eine einfache Wartung ermöglicht. Mit einer Sperrwasserhöhe von 50 mm und einer Ablaufleistung von 0,92 l/s gemäß DIN EN 1253 erfüllt das System hohe Anforderungen an die Entwässerungssicherheit.

Dieser Bodenablauf bietet eine langlebige Entwässerungslösung für Neubau und Modernisierung. Mit seinem Edelstahlrost der Belastungsklasse K 3 (300 kg) und dem flexiblen Aufsatzsystem ist er für vielfältige Einbausituationen ausgelegt. Die Kombination aus der 50 mm Sperrwasserhöhe, der hohen Ablaufleistung von 0,92 l/s und der einfachen Höhenanpassung von 85 bis 250 mm sorgt für eine effiziente und normgerechte Entwässerung in verschiedenen Bodenaufbauten.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 0,92 l/s
• Sperrwasserhöhe: 50 mm
• Bauhöhe: 85-250 mm
• Belastungsklasse: K 3 (300 kg)
• Material Rost/Rahmen: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Aufsatzmaß: 100 x 100 mm
• Seitenverstellbarkeit: +/- 2,5 mm
• Kugelgelenk-Verstellbereich: 0-15 Grad

Lieferumfang

• 1x DallDrain Select Bodenablauf
• 1x Aufsatz mit Edelstahlrost
• 1x Dichtmanschette
• 1x Bauschutzabdeckung
