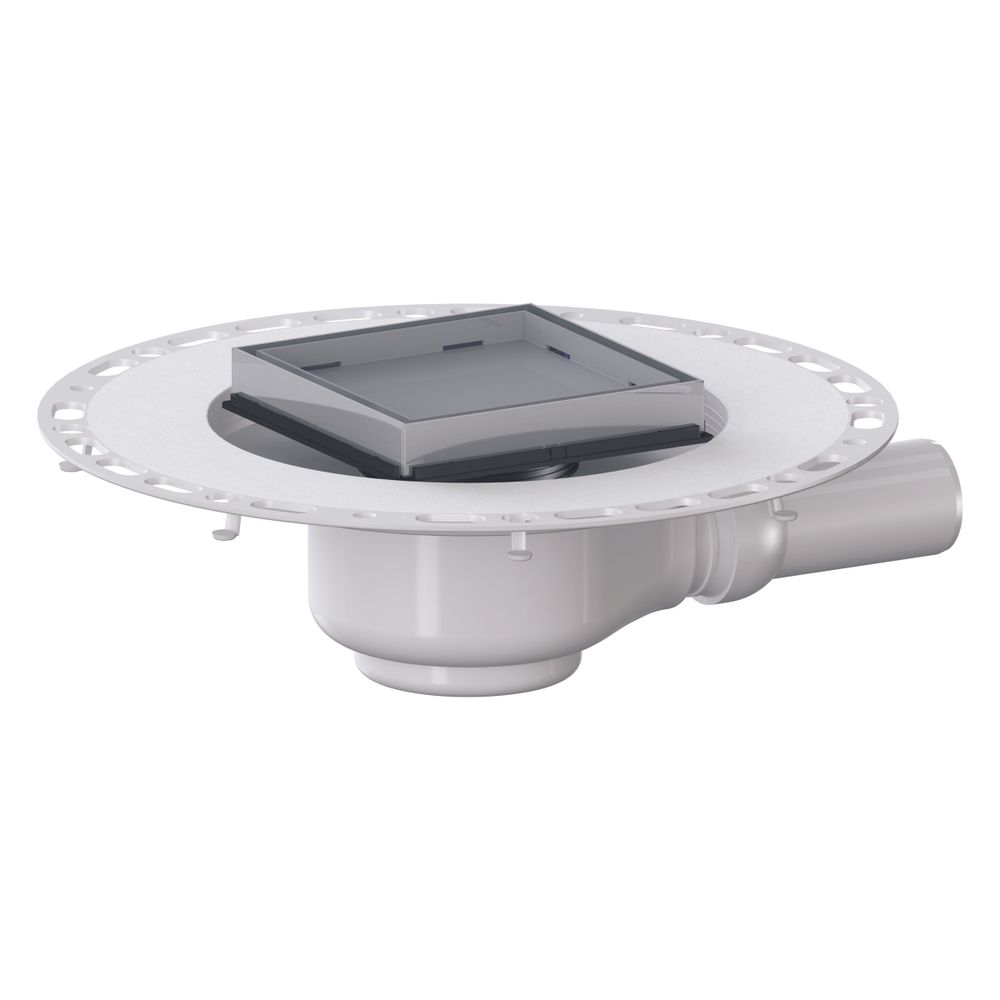

Dallmer TistoStone VC 15 Bodenablauf 150x150mm, DN 50, PP/Edelstahl, 516237

Der Bodenablauf TistoStone VC 15 ist für den Einbau in bodengleiche Duschen und Nassräume konzipiert und ermöglicht die Aufnahme individueller Bodenbeläge. Das System zeichnet sich durch einen vlieskaschierten Flansch für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534 sowie eine hohe Ablaufleistung von 0,82 l/s aus.

Abdichtung und Montage

Der 73 mm breite Flansch ist oberseitig vlieskaschiert und unterseitig mit Estrichankern zur dauerhaften Fixierung ausgestattet. Die mitgelieferte, alkalibeständige Anschluss-Manschette überbrückt Risse und ist mit allen gängigen flüssigen Abdichtungsstoffen kompatibel. Das Ablaufgehäuse aus hochschlagfestem Polypropylen verfügt über eine integrierte Sekundärentwässerung, die Feuchtigkeit unterhalb des Fliesenbelags zuverlässig abführt.

Anpassungsfähigkeit und Technik

Der Edelstahlaufsatz ist seitenverstellbar um 4 mm und in der Höhe für Belagstärken von 6 bis 22 mm inklusive Kleber justierbar. Der seitliche Ablaufstutzen in DN 50 ist mittels Kugelgelenk um 0 bis 15 Grad neigbar, was die Installation erleichtert. Der zweiteilige Geruchverschluss mit einer Sperrwasserhöhe von 50 mm ist zur Reinigung leicht entnehmbar.

Die Kombination aus hochwertigem Edelstahl 1.4301 und robustem Polypropylen sorgt für eine langlebige Funktionalität. Mit einer Ablaufleistung von 0,82 l/s und der Belastungsklasse K 3 für eine Belastung von bis zu 300 kg eignet sich das System ideal für den Einsatz in privaten und gewerblichen Nassbereichen.

Technische Daten

• Ablaufleistung: 0,82 l/s
• Nenndurchmesser: DN 50
• Sperrwasserhöhe: 50 mm
• Belastungsklasse: K 3 (300 kg)
• Material Aufsatz: Edelstahl 1.4301
• Material Gehäuse: Polypropylen
• Höhenverstellbarkeit: 6 - 22 mm
• Seitenverstellbarkeit: +/- 4 mm
• Aufsatzmaß: 150 x 150 mm

Lieferumfang

• 1x Bodenablauf TistoStone VC 15
• 1x Anschluss-Manschette
• 1x Bauschutzdeckel
