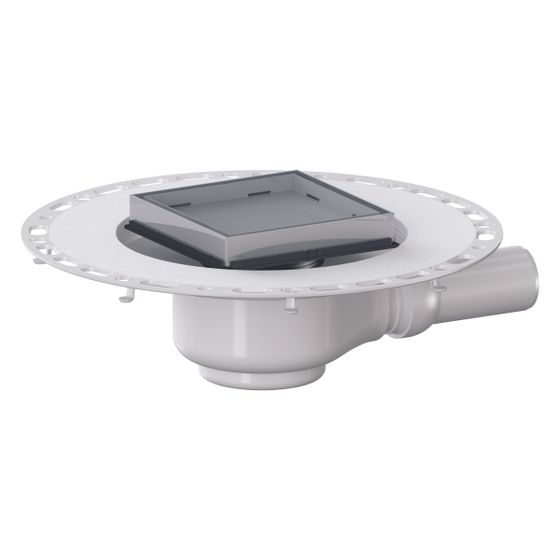

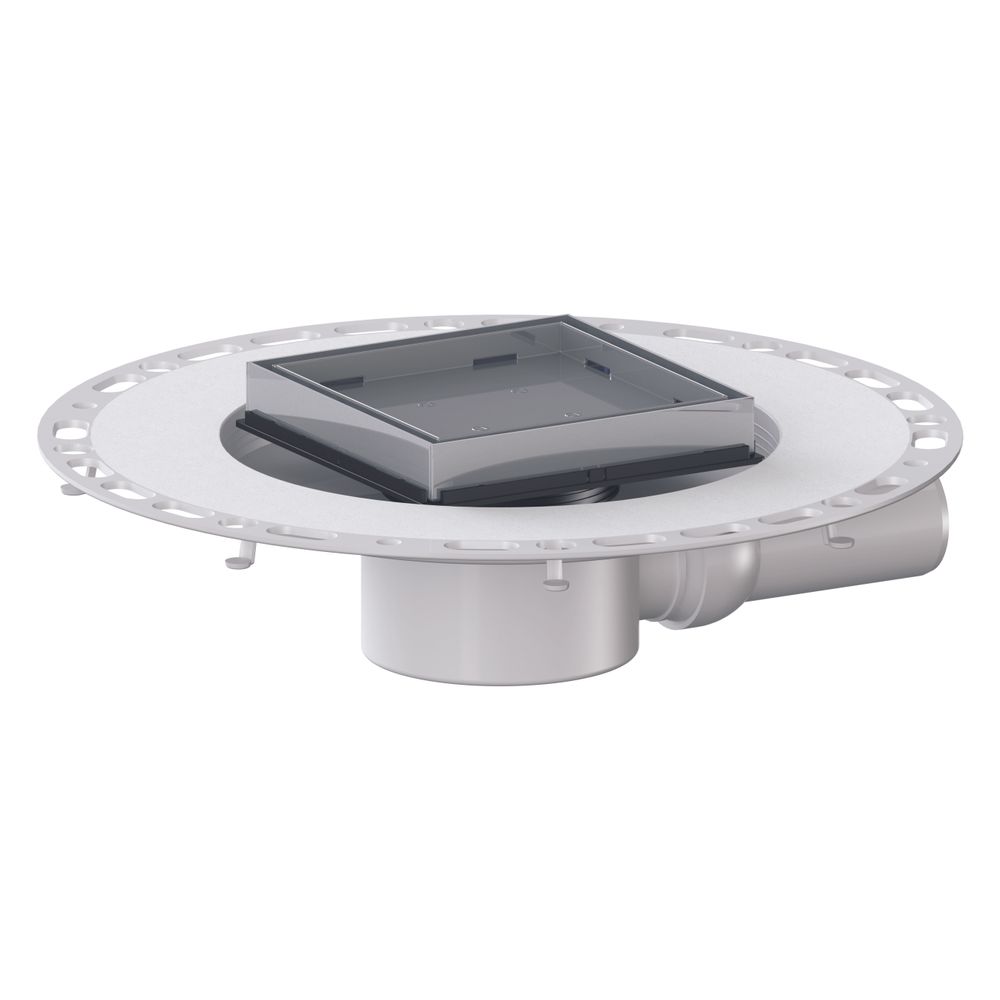

Dallmer TistoStone Plan VC 15 Bodenablauf 150x150mm, DN 50, PP/Edelstahl, 516220

Dieser Bodenablauf ermöglicht eine ästhetische Entwässerung durch einen befliesbaren Edelstahlaufsatz, der sich nahtlos in individuelle Bodenbeläge integriert. Das System ist für den sicheren Anschluss an Verbund- und Bahnenabdichtungen konzipiert und bietet durch den vlieskaschierten Flansch eine zuverlässige Abdichtung gemäß DIN 18534. Dank des seitlichen Kugelgelenks und der flexiblen Einstellmöglichkeiten ist eine präzise Montage in verschiedenen Einbausituationen sichergestellt.

Zuverlässige Abdichtung und Montage

Der 73 mm breite Flansch ist sowohl für flüssige Abdichtungsstoffe als auch für Bahnenabdichtungen optimiert. Die Unterseite ist mit Estrichankern versehen, die eine dauerhafte Fixierung im Bodenaufbau unterstützen. Für eine hohe Flexibilität bei der Installation sorgt der Ablaufstutzen in DN 50, der mittels Kugelgelenk um 0 bis 15 Grad verstellbar ist. Der Aufsatz lässt sich zudem um 4 mm zur Seite verschieben und in der Höhe an Belagstärken von 6 bis 22 mm anpassen.

Funktionale Ausstattung

Das aus hochschlagfestem Polypropylen gefertigte Gehäuse beinhaltet eine integrierte Sekundärentwässerung, die bei Feuchtigkeitsansammlungen unter dem Belag wirksam unterstützt. Der zweiteilige Geruchverschluss mit einer Sperrwasserhöhe von 30 mm ist zur einfachen Reinigung herausnehmbar. Der Aufsatz aus Edelstahl 1.4301 ist für die Belastungsklasse K 3 ausgelegt und hält einer Belastung von bis zu 300 kg stand.

Technische Daten

• Nenndurchmesser: DN 50
• Ablaufleistung: 0,62 l/s
• Sperrwasserhöhe: 30 mm
• Belastungsklasse: K 3 (300 kg)
• Material Ablaufgehäuse: Polypropylen
• Material Aufsatz: Edelstahl 1.4301
• Maße Aufsatz: 150 x 150 mm
• Höhenverstellbarkeit: 6 - 22 mm
• Seitenverstellbarkeit: +/- 4 mm

Die Kombination aus robuster Kunststofftechnik und hochwertigem Edelstahl macht diesen Bodenablauf zu einer langlebigen Lösung für moderne Badezimmer. Mit einer Ablaufleistung von 0,62 l/s und der normgerechten Abdichtung nach DIN 18534 bietet das System eine hohe Sicherheit. Die flexible Anpassbarkeit an Belagstärken von 6 bis 22 mm sowie die einfache Wartung durch den herausnehmbaren Geruchverschluss erleichtern sowohl die Installation als auch den langfristigen Betrieb.

Lieferumfang

• 1x Bodenablauf TistoStone Plan VC 15
• 1x Anschluss-Manschette
