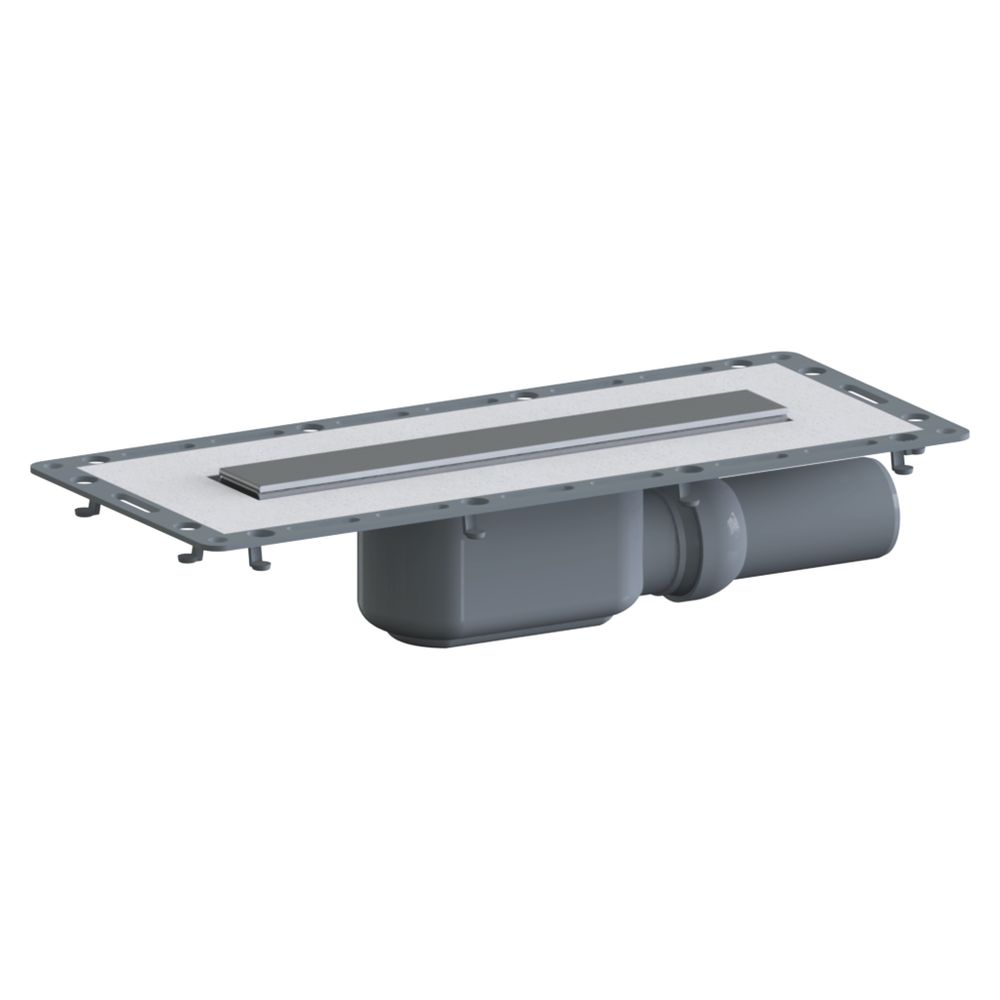

Dallmer TistoLine Plan Abdeckung Design Duschrinne 300mm, DN 50, höhenverstellbar 5-15mm, PP/Edelstahl, 530202

Die Dallmer TistoLine Plan ist eine Duschrinne für bodengleiche Duschen, die für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534 konzipiert ist. Sie zeichnet sich durch eine höhenverstellbare Design-Abdeckung aus matt gebürstetem Edelstahl und eine effiziente Entwässerungstechnik aus. Das System eignet sich für Neubau und Sanierung.

Montage und Abdichtung

Der 65 mm breite, vlieskaschierte Flansch ermöglicht einen dauerhaften Haftverbund zu flüssigen Abdichtungsstoffen. Estrichanker auf der Unterseite ermöglichen eine sichere Fixierung im Estrich. Die mitgelieferte, alkalibeständige Anschluss-Manschette überbrückt Risse und verstärkt die Abdichtschicht. Der seitliche Ablaufstutzen in DN 50 ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt.

Hygiene und Design

Die 300 mm lange Abdeckung aus Edelstahl 1.4301 ist von 5 bis 15 mm höhenverstellbar. Das Ablaufgehäuse aus schlagfestem Polypropylen verfügt über eine integrierte Sekundärentwässerung. Der zweiteilige Geruchsverschluss ist zur Reinigung werkzeuglos entnehmbar und bietet eine Sperrwasserhöhe von 30 mm.

Die Duschrinne bietet eine Ablaufleistung von 0,7 l/s nach DIN EN 1253 und ist für die Belastungsklasse K 3 bis 300 kg ausgelegt. Durch die Kombination aus hochwertigem Edelstahl und funktionaler Ablauftechnik stellt das System eine zuverlässige Lösung für die Entwässerung bodengleicher Duschen dar.

Technische Daten

• Baulänge: 430 mm
• Abdeckungslänge: 300 mm
• Bauhöhe: 90 mm
• Ablaufleistung: 0,7 l/s
• Nenndurchmesser Anschluss: DN 50
• Sperrwasserhöhe: 30 mm
• Belastungsklasse: K 3 (300 kg)
• Material Abdeckung: Edelstahl 1.4301
• Höhenverstellbarkeit: 5-15 mm

Lieferumfang

• 1x Duschrinne TistoLine Plan
• 1x Anschluss-Manschette
• 1x Bauschutz
