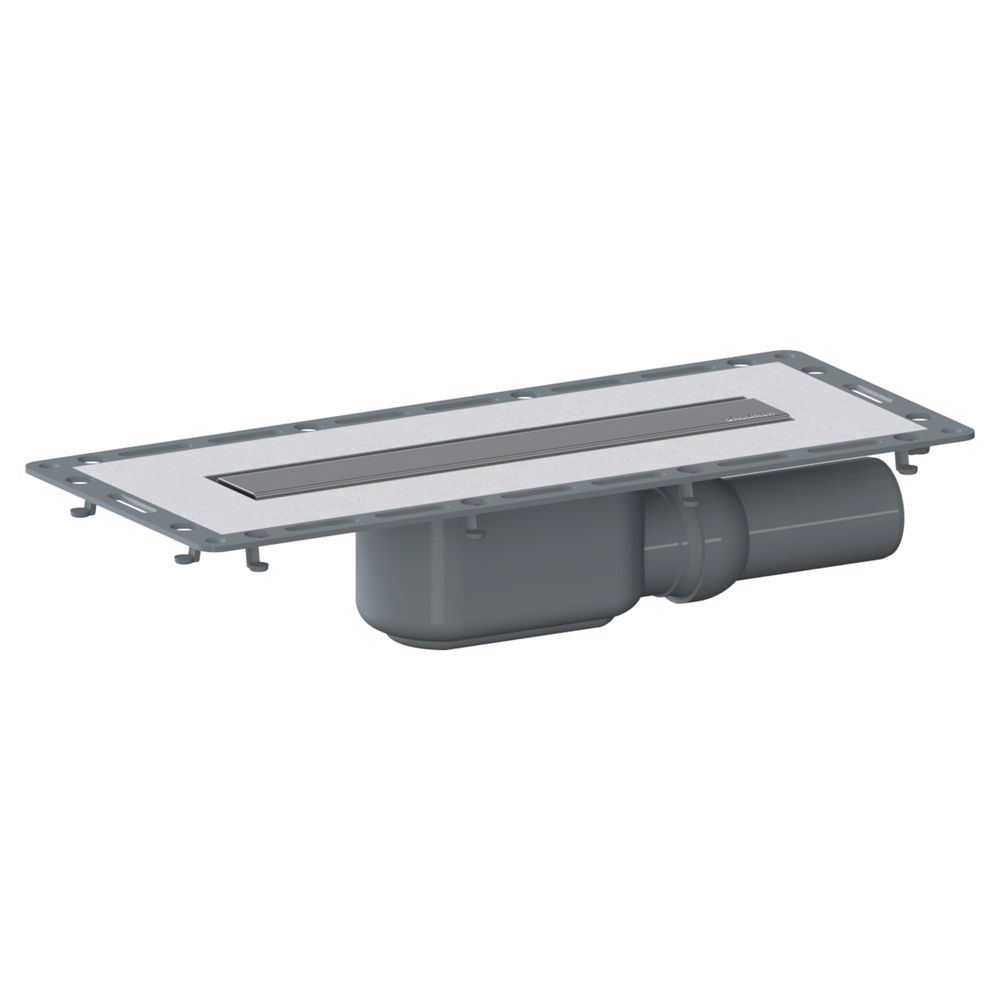

Dallmer TistoLine Plan Abdeckung Standard Duschrinne 300mm, DN 50, höhenverstellbar 2-12mm, PP/Edelstahl, 530103

Die Duschrinne TistoLine Plan ermöglicht eine zuverlässige Entwässerung bodengleicher Duschen. Ausgestattet mit einem vlieskaschierten Flansch, ist sie für den sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534 ausgelegt. Die Kombination aus einem robusten Ablaufgehäuse aus Polypropylen und einer höhenverstellbaren Edelstahl-Abdeckung sorgt für eine präzise Integration in den Bodenaufbau.

Effiziente Entwässerung und Hygiene

Das Ablaufgehäuse verfügt über eine integrierte Sekundärentwässerung. Der zweiteilige Geruchsverschluss ist werkzeuglos herausnehmbar, was eine gründliche Reinigung der Ablaufbereiche ermöglicht. Mit einer Sperrwasserhöhe von 30 mm und einer Ablaufleistung von 0,7 l/s nach DIN EN 1253 ist eine leistungsstarke Wasserabführung sichergestellt.

Flexible Montage

Der seitliche Ablaufstutzen in DN 50 ist mit einem Kugelgelenk ausgestattet, das eine Verstellung von 0 bis 15 Grad erlaubt. Die Abdeckung aus Edelstahl 1.4301 lässt sich in der Höhe von 2 bis 12 mm anpassen, um eine bündige Ausrichtung zum Bodenbelag zu erreichen. Verankerungselemente am Flansch unterstützen die dauerhafte Fixierung im Estrich.

Die Duschrinne überzeugt durch ihre durchdachte Konstruktion und hohe Funktionalität. Mit einer Abdeckungslänge von 300 mm und der Belastungsklasse K 3 (300 kg) eignet sie sich ideal für moderne Duschbereiche. Die mitgelieferte Anschluss-Manschette sorgt in Verbindung mit dem vlieskaschierten Flansch für eine normgerechte Abdichtung, während die verstellbare Abdeckung und der flexible Ablaufstutzen eine präzise Anpassung an die baulichen Gegebenheiten vor Ort ermöglichen.

Technische Daten

• Abdeckungslänge: 300 mm
• Nenndurchmesser Anschluss: DN 50
• Ablaufleistung: 0,7 l/s
• Sperrwasserhöhe: 30 mm
• Höhenverstellbarkeit Abdeckung: 2-12 mm
• Belastungsklasse: K 3 (300 kg)
• Material Abdeckung: Edelstahl 1.4301
• Material Ablaufgehäuse: Polypropylen
• Bauhöhe: 90 mm

Lieferumfang

• 1x Duschrinne TistoLine Plan
• 1x Anschluss-Manschette
• 1x Bauschutz
