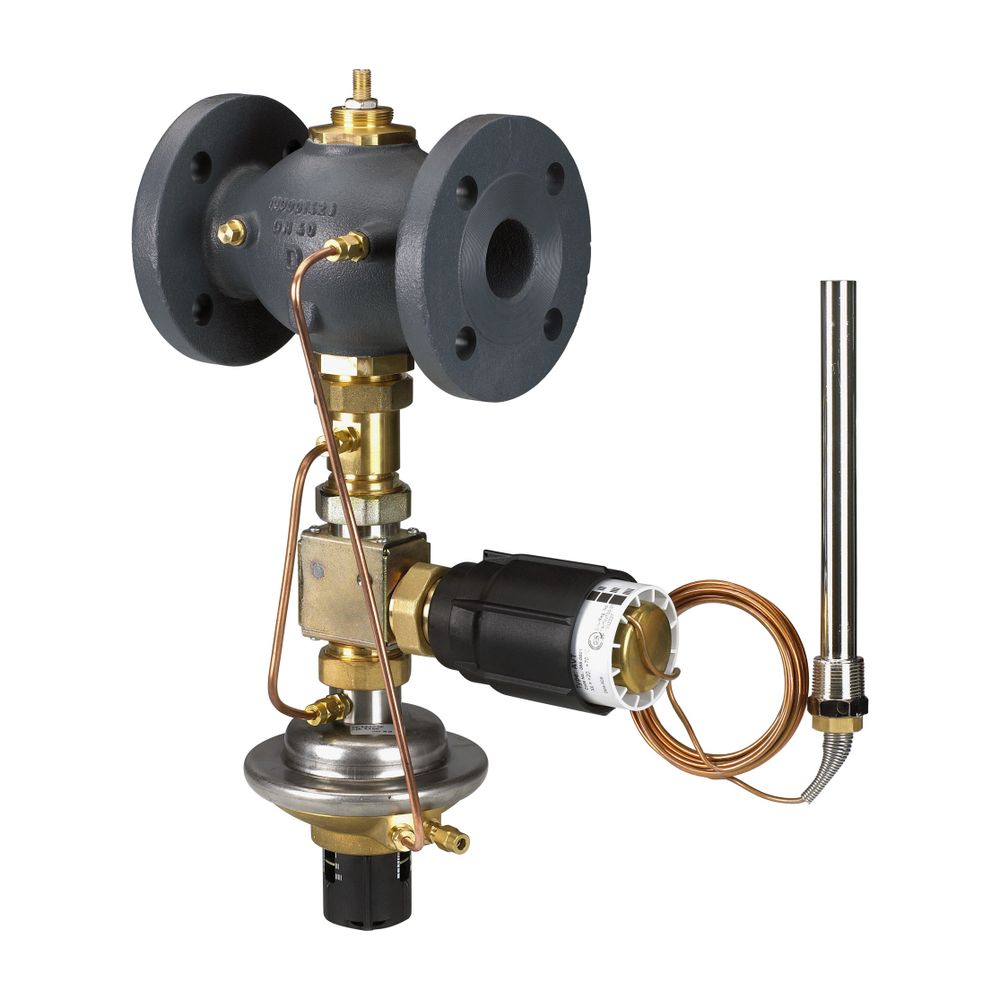

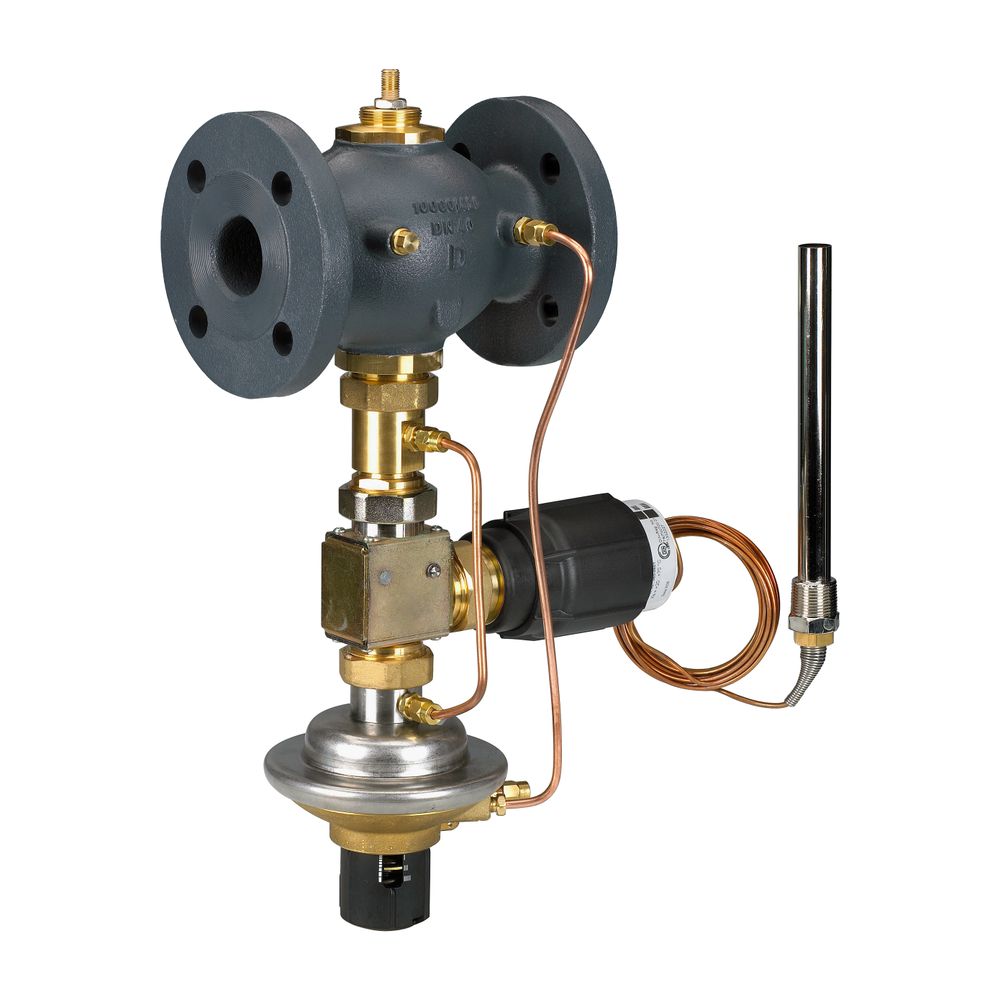

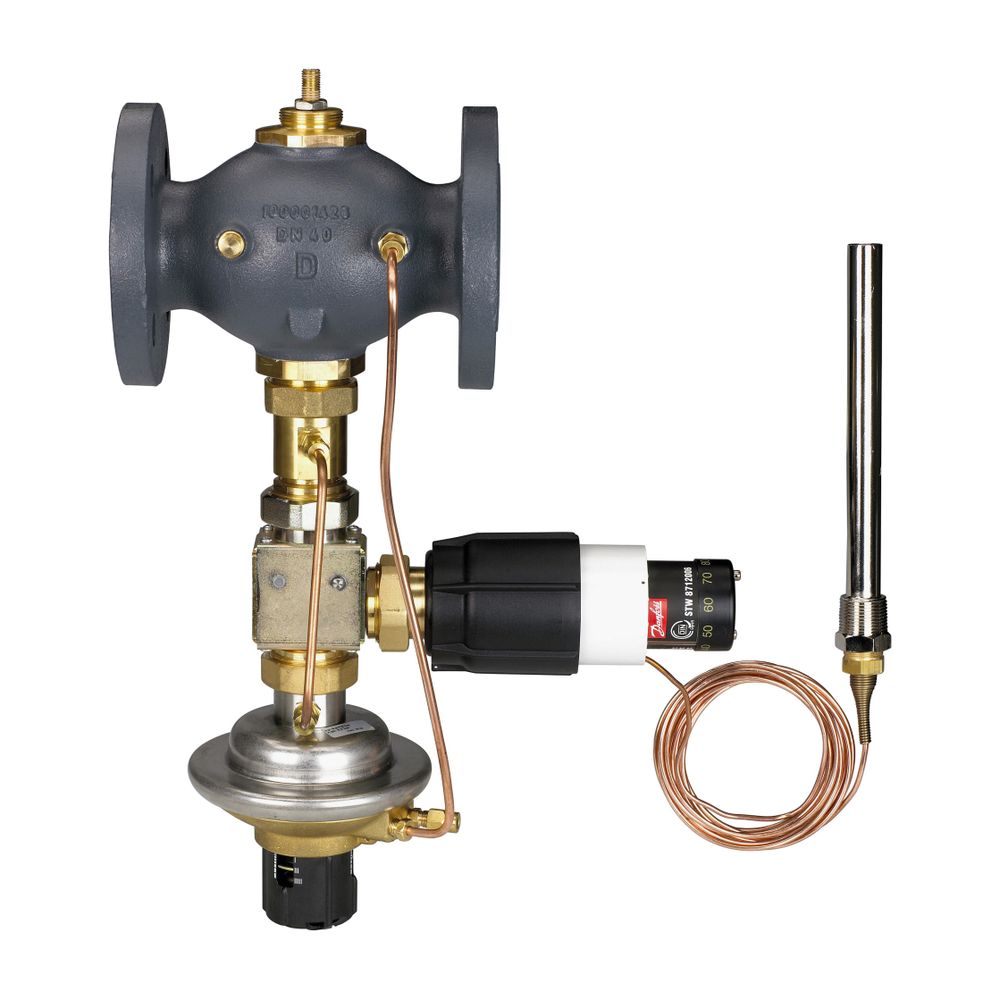

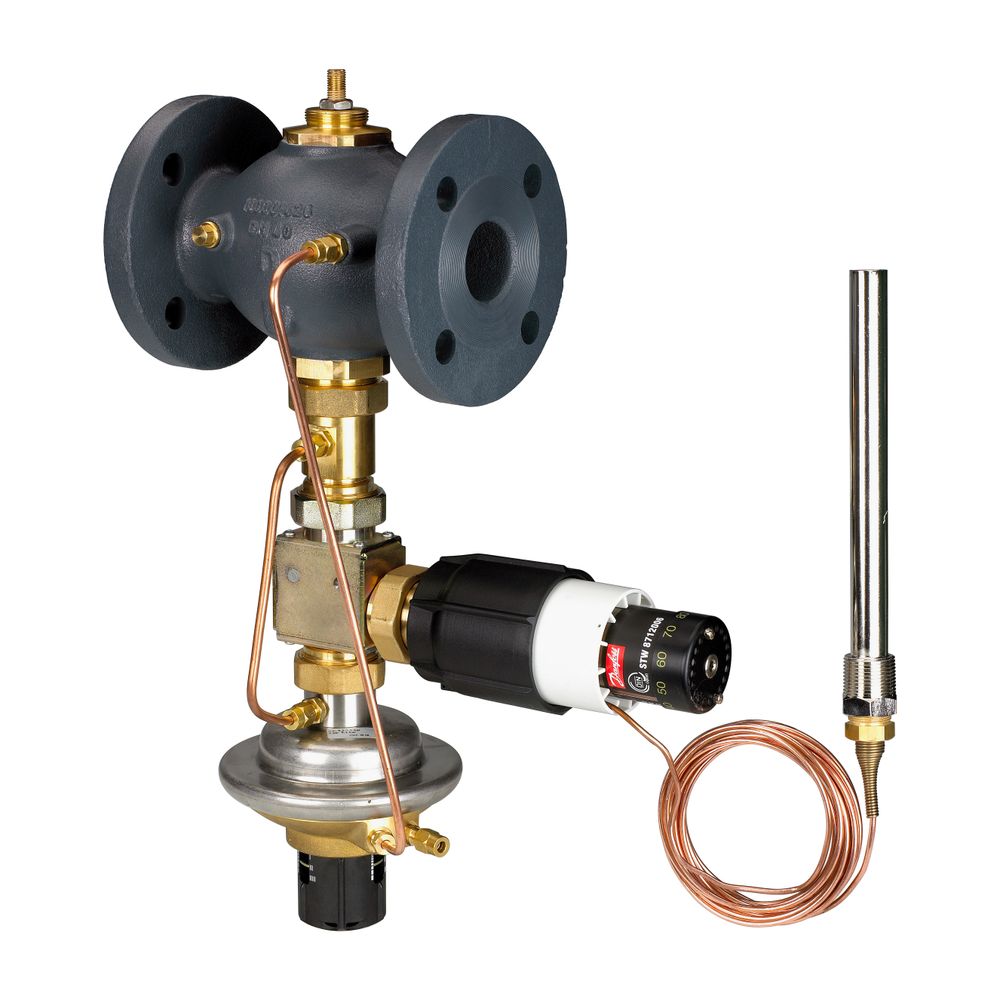

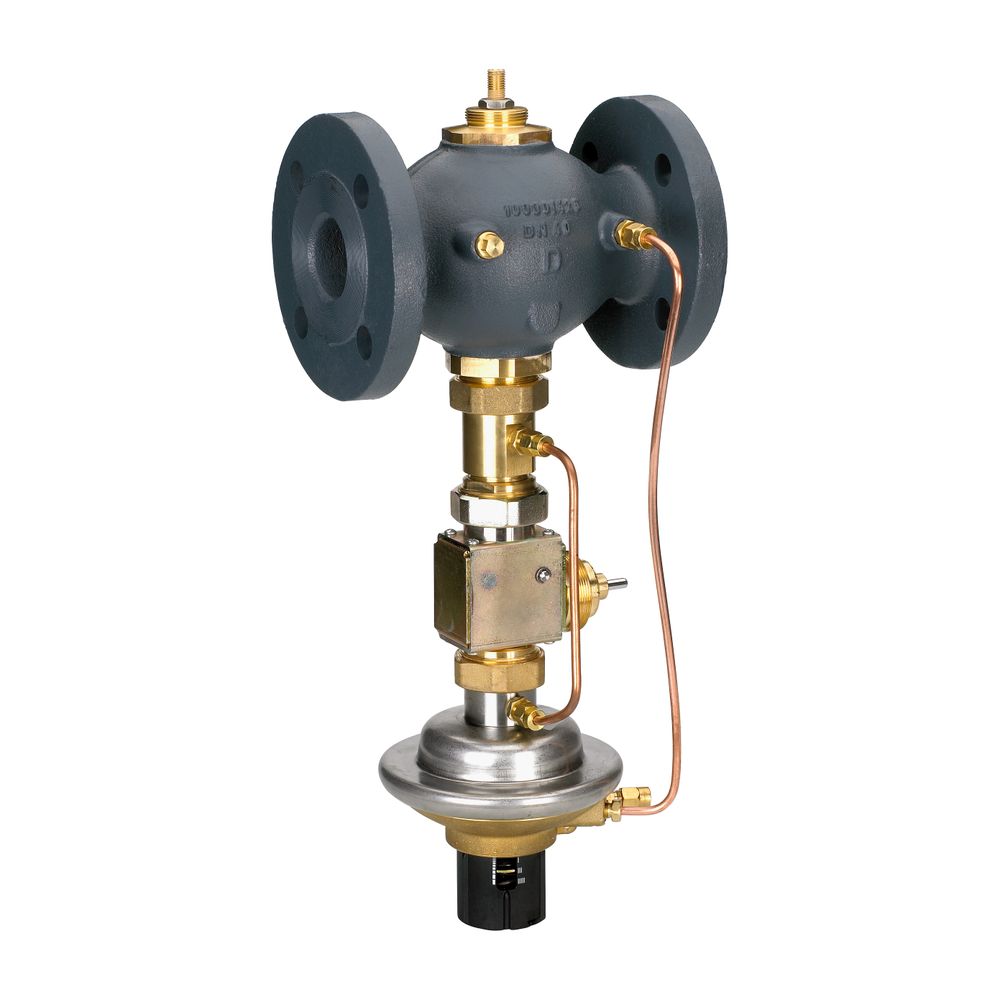

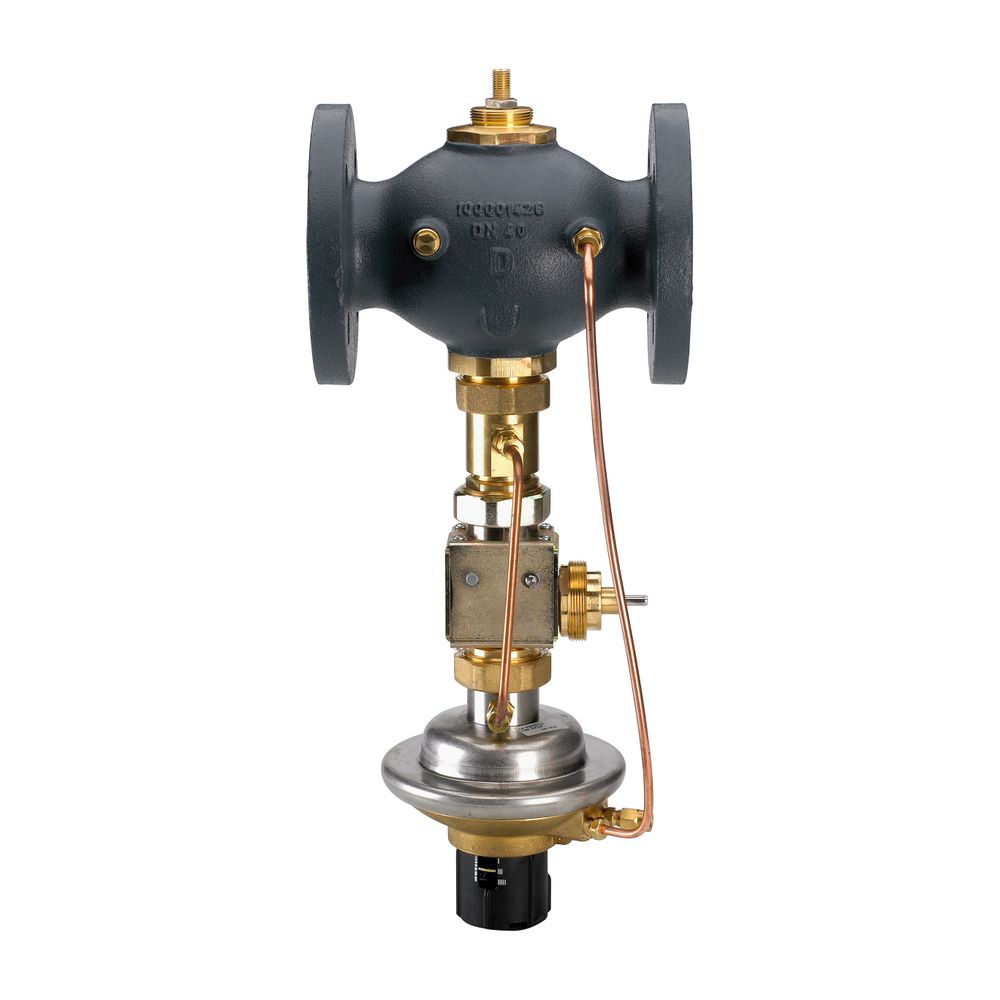

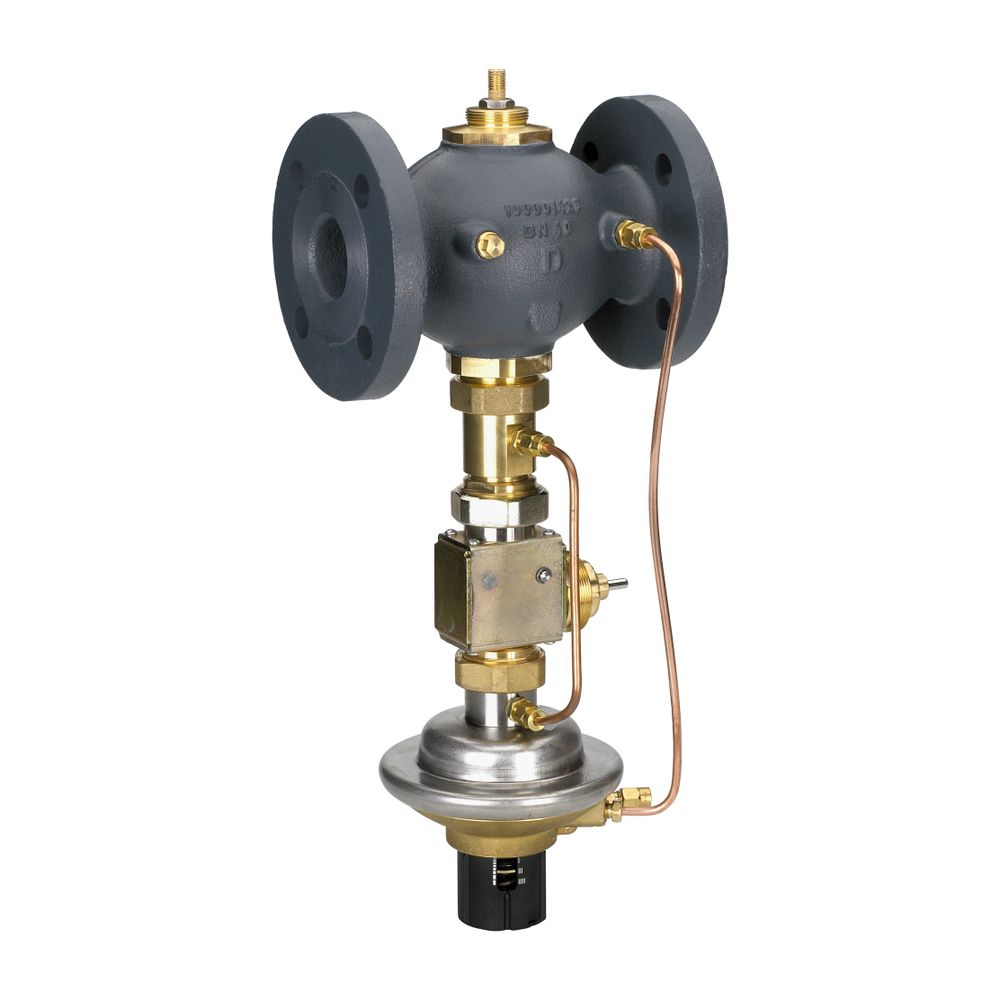

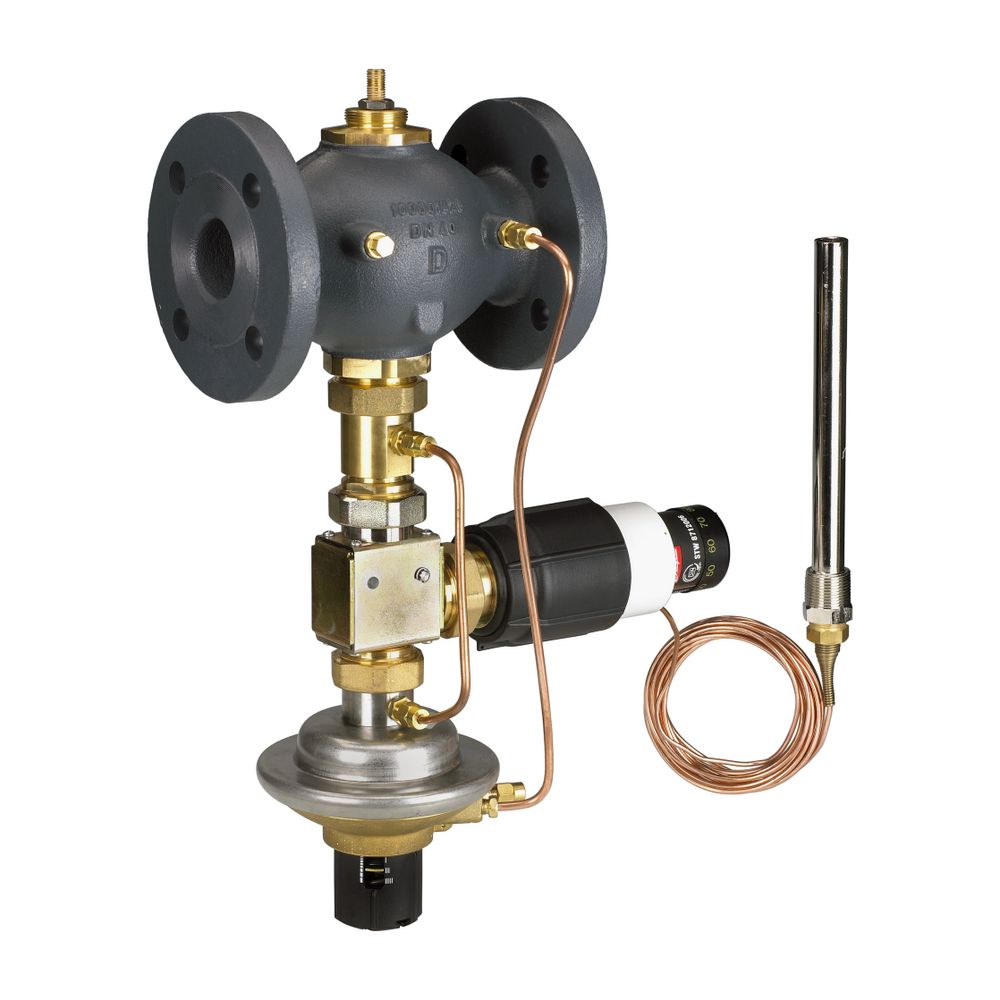

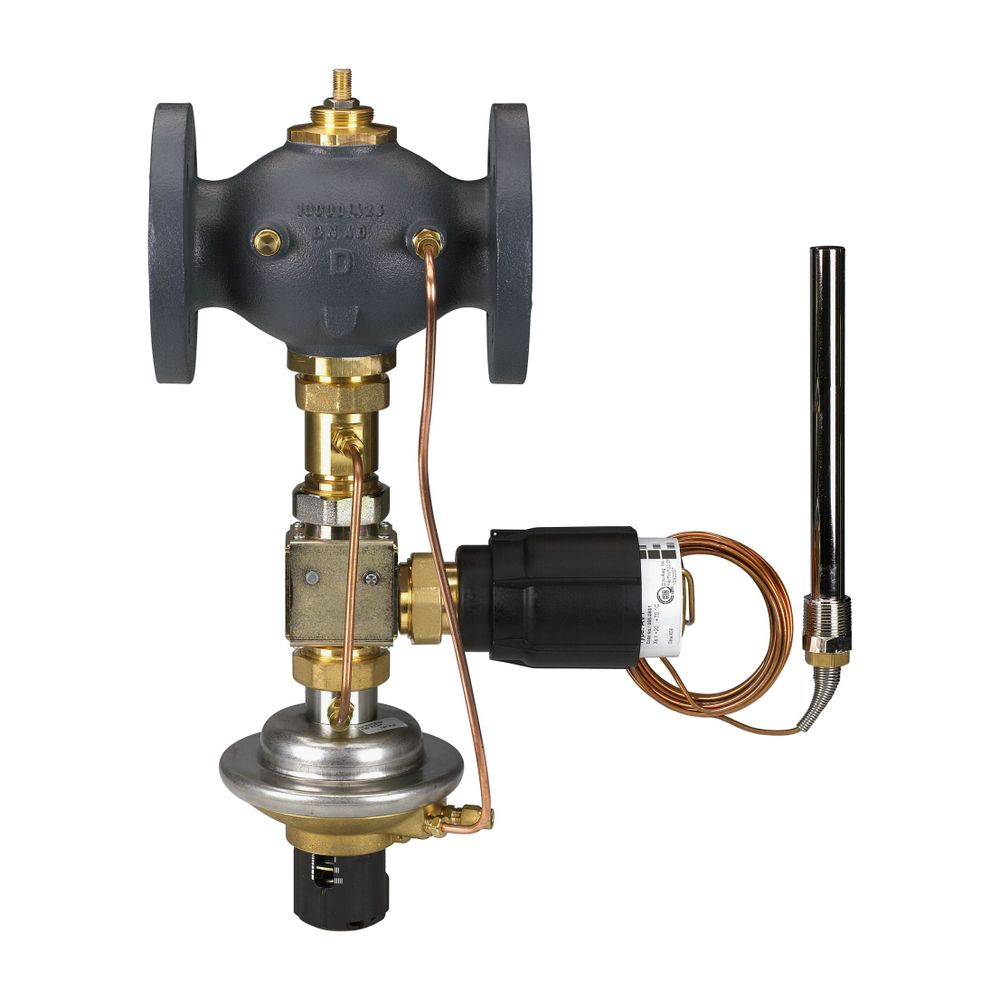

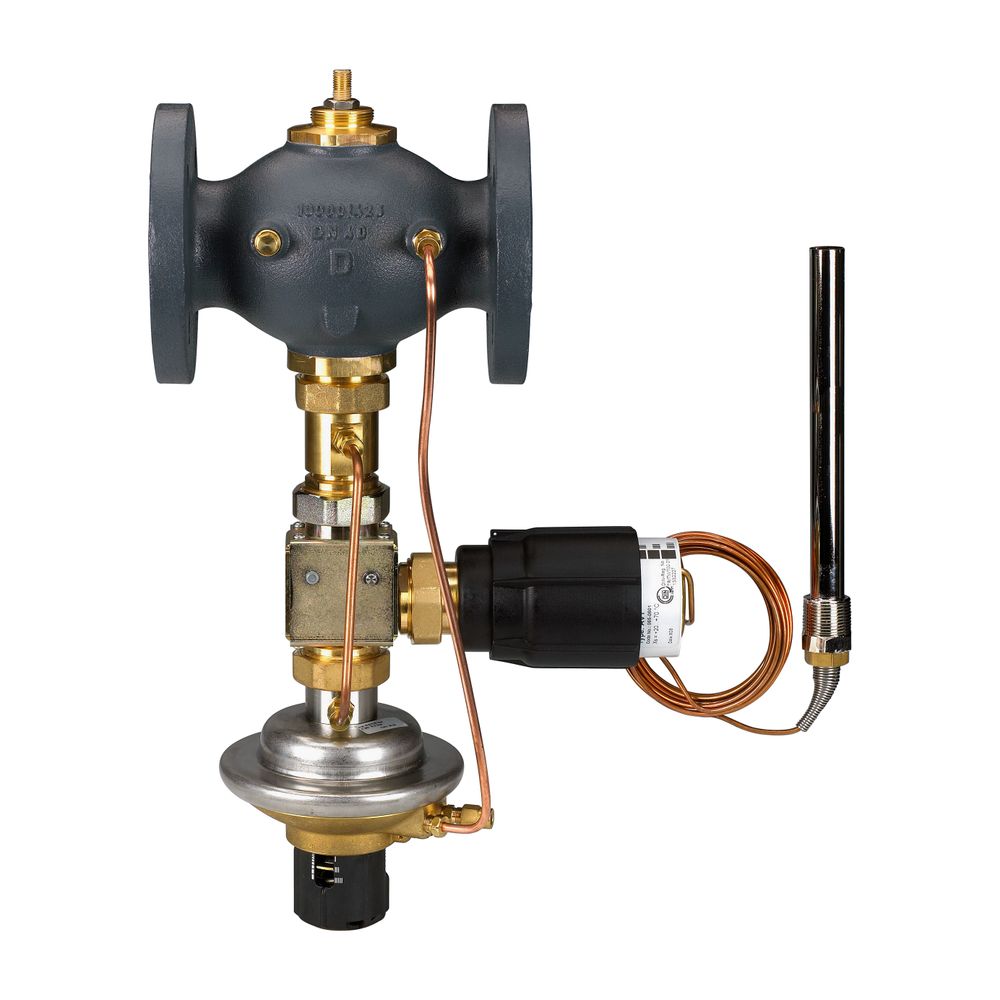

Danfoss Differenzdruck- und Volumenstromregler AVPQT Kvs 206, 0,2/0,2-1,0 bar, mit Flansch

Der Danfoss Differenzdruck- und Volumenstromregler AVPQT ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck schließt. Er ist für den Einsatz in Heiz- und Kühlwasseranlagen mit bis zu 30 % Glykolanteil konzipiert und wird im Rücklauf installiert. Das robuste Ventilgehäuse aus Gusseisen mit Kugelgraphit und die Flanschanschlüsse ermöglichen eine zuverlässige Funktion.

Wie reguliert der AVPQT Volumenstrom und Differenzdruck?

Der AVPQT Regler ist als druckentlastetes Ventil ausgeführt, das bei einem Anstieg des Differenzdrucks schließt. Diese Konstruktion ermöglicht eine präzise Steuerung des Volumenstroms und des Differenzdrucks in Heiz- und Kühlsystemen. Er trägt dazu bei, hydraulische Ungleichgewichte zu minimieren und eine konstante Durchflussmenge innerhalb des regulierbaren Bereichs von 0,8 bis 10,0 m³/h zu halten.

Welche Materialien und Anschlüsse kennzeichnen den Regler?

Das Ventilgehäuse des Danfoss AVPQT besteht aus Gusseisen mit Kugelgraphit gemäß EN GJS-400-18-LT (GGG-40.3), einem Material, das für seine hohe Festigkeit und Langlebigkeit bekannt ist. Der Regler verfügt über Flanschanschlüsse mit einer Nennweite von DN 40, die eine sichere und dichte Integration in das Rohrsystem ermöglichen. Der Einbau erfolgt im Rücklauf der Anlage.

Für welche Betriebsbedingungen ist der AVPQT ausgelegt?

Der AVPQT ist für einen Nenndruck von PN 25 ausgelegt und kann in einem Temperaturbereich von 2 °C bis 150 °C betrieben werden. Er ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % geeignet. Der Kvs-Wert beträgt 20,0 m³/h. Der Sollwert für den Differenzdruck liegt zwischen 0,2 und 1,0 bar, während der maximale Differenzdruck 16 bar beträgt. Der maximale Volumenstrom liegt bei 12,0 m³/h.

Technische Daten

• Nennweite: DN 40
• Anschluss: Flansch
• Kvs-Wert: 20,0 m³/h
• Nenndruck: PN 25
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Max. Differenzdruck: 16 bar
• Volumenstrom min./max.: 0,8 - 10,0 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Gusseisen mit Kugelgraphit EN GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 235

Der Danfoss Differenzdruck- und Volumenstromregler AVPQT bietet eine präzise und zuverlässige Regelung in Heiz- und Kühlsystemen. Mit seinem robusten Gusseisengehäuse, einem Kvs-Wert von 20,0 m³/h und einem breiten Temperaturbereich von 2 °C bis 150 °C ist er eine wichtige Komponente zur Optimierung der Systemeffizienz und zur Aufrechterhaltung stabiler Betriebsbedingungen.
