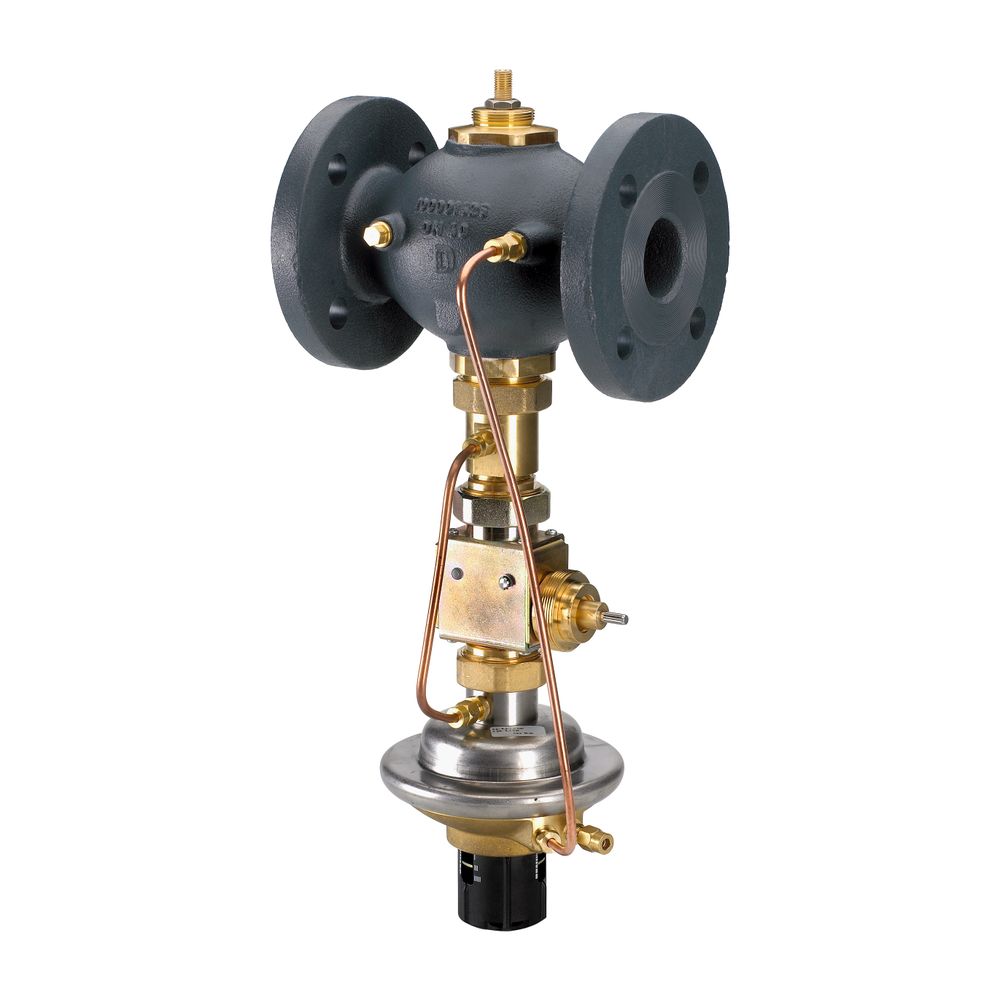

Danfoss Differenzdruck- und Volumenstromregler AVPQT Kvs 12,5, 0,2/0,2-1,0 bar, mit Flansch

Der Danfoss Differenzdruck- und Volumenstromregler AVPQT ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck schließt. Er ist speziell für den Einsatz in Heiz- und Kühlwassersystemen mit bis zu 30 % Glykolanteil konzipiert. Mit einem Kvs-Wert von 12,5 m³/h und Flanschanschlüssen ist dieser Regler für eine Nennweite von DN 32 und einen Nenndruck von PN 25 ausgelegt. Der Einbau erfolgt typischerweise im Rücklauf des Systems.

Welche Funktion erfüllt der Danfoss AVPQT Regler?

Der Danfoss AVPQT Differenzdruck- und Volumenstromregler ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck schließt. Diese Funktion ermöglicht eine präzise und stabile Regelung des Volumenstroms sowie des Differenzdrucks in Heiz- und Kühlkreisläufen. Das Gerät ist für Medien mit einem Glykolanteil von bis zu 30 % geeignet und trägt zur Effizienz und Stabilität der Anlage bei, indem es den Durchfluss kontrolliert und Druckspitzen reduziert.

Aus welchen Materialien besteht der Regler und wie ist er angeschlossen?

Das Ventilgehäuse des Danfoss AVPQT besteht aus robustem Gusseisen mit Kugelgraphit gemäß EN GJS-400-18-LT (GGG-40.3), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Regler ist für eine Nennweite von DN 32 ausgelegt und verfügt über Flanschanschlüsse an beiden Seiten. Die Druckstufe des Artikels und der Flansche beträgt PN 25, was den Einsatz in Systemen mit entsprechendem Nenndruck erlaubt.

Welche technischen Leistungsdaten zeichnen den AVPQT aus?

Der Danfoss AVPQT Regler bietet einen Kvs-Wert von 12,5 m³/h. Der Nenndruck beträgt PN 25. Der maximale Differenzdruck liegt bei 16 bar. Der Volumenstrom kann in einem Bereich von 0,6 m³/h bis 8,0 m³/h geregelt werden, wobei der maximale Volumenstrom 10,0 m³/h beträgt. Der Sollwert für den Differenzdruck liegt im Bereich von 0,2 bar bis 1,0 bar, bei einem Wirkdruck von 0,2 bar. Der Temperaturbereich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil erstreckt sich von 2 °C bis 150 °C.

Technische Daten

• Nennweite: DN 32
• Anschluss: Flansch
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich: 0,6 - 8,0 m³/h
• Maximaler Volumenstrom: 10,0 m³/h
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Gusseisen mit Kugelgraphit EN GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 230

Der Danfoss Differenzdruck- und Volumenstromregler AVPQT ist eine zuverlässige Lösung für die präzise Regelung in Heiz- und Kühlkreisläufen. Seine robuste Bauweise aus Gusseisen und die Eignung für Medien mit Glykolanteil bis 150 °C machen ihn zu einer langlebigen Komponente. Mit einem Kvs-Wert von 12,5 m³/h und einem Volumenstrombereich von 0,6 bis 8,0 m³/h trägt er zur Effizienz und Stabilität der Anlage bei.
