Danfoss Hausstation Akva Lux II VXe H1W1, Heizkreis (HE) 20kW, Trinkwarmwasser (PWH) 35kW, STW, A337

Die Danfoss Hausstation Akva Lux II VXe H1W1 ist eine indirekte Fernwärme-Hausstation, die für einen Heizkreis und die Trinkwassererwärmung im Durchflussprinzip konzipiert wurde. Mit einer Heizleistung von 20 kW und einer Trinkwarmwasserleistung von 35 kW ist diese vollisolierte Station ideal für Einfamilienhäuser, Zweifamilienhäuser und andere Gebäude im beschriebenen Leistungsbereich. Sie ist mit dem elektronischen Regler Danfoss ECL Comfort 310 ausgestattet, der eine präzise witterungsgeführte Vorlauftemperaturregelung ermöglicht.

Wie ist die Danfoss Akva Lux II VXe konstruiert?

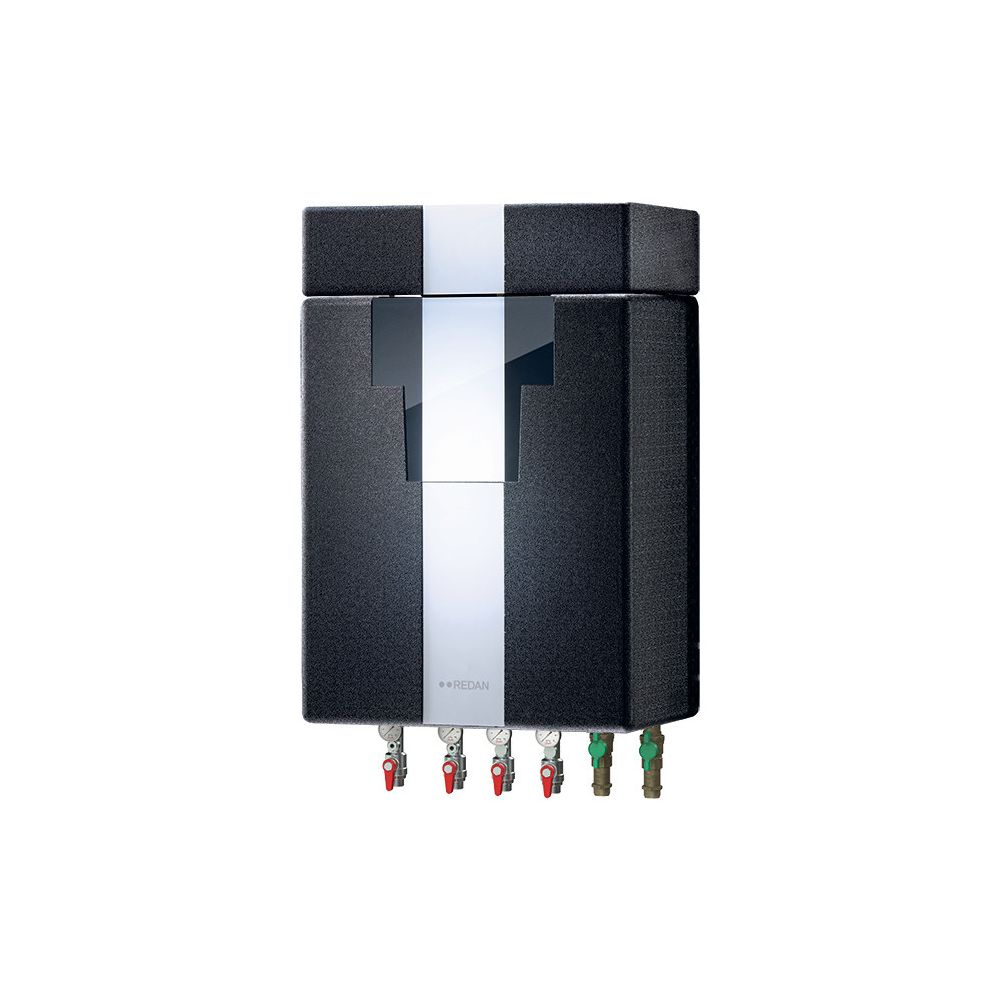

Die Danfoss Hausstation Akva Lux II VXe ist in kompakter Bauweise für die Wandmontage ausgeführt. Sie verfügt über einen indirekten Heizkreis, der eine hydraulische Netztrennung sicherstellt, sowie einen primärseitigen Anschluss für die Trinkwassererwärmung nach dem Durchflussprinzip. Die Station ist vollisoliert mit einer EPP-Wärmedämmhaube und einer Grundplatte aus Polypropylen-Schaum, was sehr niedrige Wärmeverluste ermöglicht. Alle Rohre sind aus Edelstahl gefertigt und mit flachdichtenden Verschraubungen versehen. Die komplette Einheit ist auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet, wobei der Anschluss an das Fernwärmenetz und die Hausanlage von unten erfolgen kann. Die Station entspricht der DIN 4747.

Welche Funktionen bietet der elektronische Regler ECL Comfort 310?

Der elektronische Regler Danfoss ECL Comfort 310 ist ein zentrales Gerät zur witterungsgeführten Vorlauftemperaturregelung. Er ist mit einem beleuchteten grafischen Display ausgestattet und eignet sich für direkt oder indirekt angeschlossene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Die Softwarevorgabe erfolgt über intelligente Applikationsschlüssel. Der Regler bietet Funktionen wie gleitende Rücklauftemperaturbegrenzung für die Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie und Parallelverschiebung. Zudem überwacht er Fühler, schützt Stellantriebe und steuert Pumpenintervallschaltungen sowie die Sommer-/Winterzeitumschaltung.

Wie wird die Trinkwassererwärmung geregelt?

Die Trinkwassererwärmung erfolgt über zwei dichtungslose Plattenwärmetauscher aus Edelstahl mit Kupfer unter Vakuum verlötet. Die neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur sorgt für eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer. Die Temperatur wird mit einem durchflussgesteuerten Ventil PTC2+P-Regler thermostatisch geregelt. Diese hydraulische Regelung ermöglicht ein schnelles Schließen des Reglers, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Der Regler sichert auch bei schwankenden Vorlauftemperaturen und Differenzdrücken eine stabile Warmwassertemperatur. Für die Temperaturhaltung des Warmwassersystems ist der Regler mit einem thermischen Bypass (Typ FJVR) ausgestattet.

Welche Konnektivitätsoptionen und Schnittstellen sind verfügbar?

Die Hausstation bietet umfangreiche Konnektivitätsoptionen. Ein interner Datenbus RS485 ermöglicht die Anbindung von Fernbedienungseinheiten, Zusatzmodulen oder den Einsatz in einer Master-Slave-Folgeregelung. Eine Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist möglich. Dies erlaubt die Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz. Die Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des Fernwärmesystems, der Versorgungstemperaturen und der Rücklauftemperaturen über einen digitalen Zwilling. Zudem sind ein Alarmmanagement mit spezifisch generierten Informations-, Warn- und Alarmmeldungen sowie eine Auflistung aktueller und historischer Meldungen verfügbar. Der Regler verfügt über sechs Fühlereingänge Pt1000, vier frei konfigurierbare Eingänge (0-10V oder Pt1000), einen Impulseingang, drei Triac-Ausgänge für Stellantriebe und sechs Relaisausgänge für Umwälzpumpen. Für die Vernetzung und Datenfernauslesung stehen eine USB-Serviceschnittstelle, eine Mod-Bus-Schnittstelle und eine M-Bus-Schnittstelle zur Verfügung. Eine TCP/IP-Schnittstelle ermöglicht den Zugriff über das Internet für Fernwartungszwecke.

Welche Sicherheits- und Komfortkomponenten sind integriert?

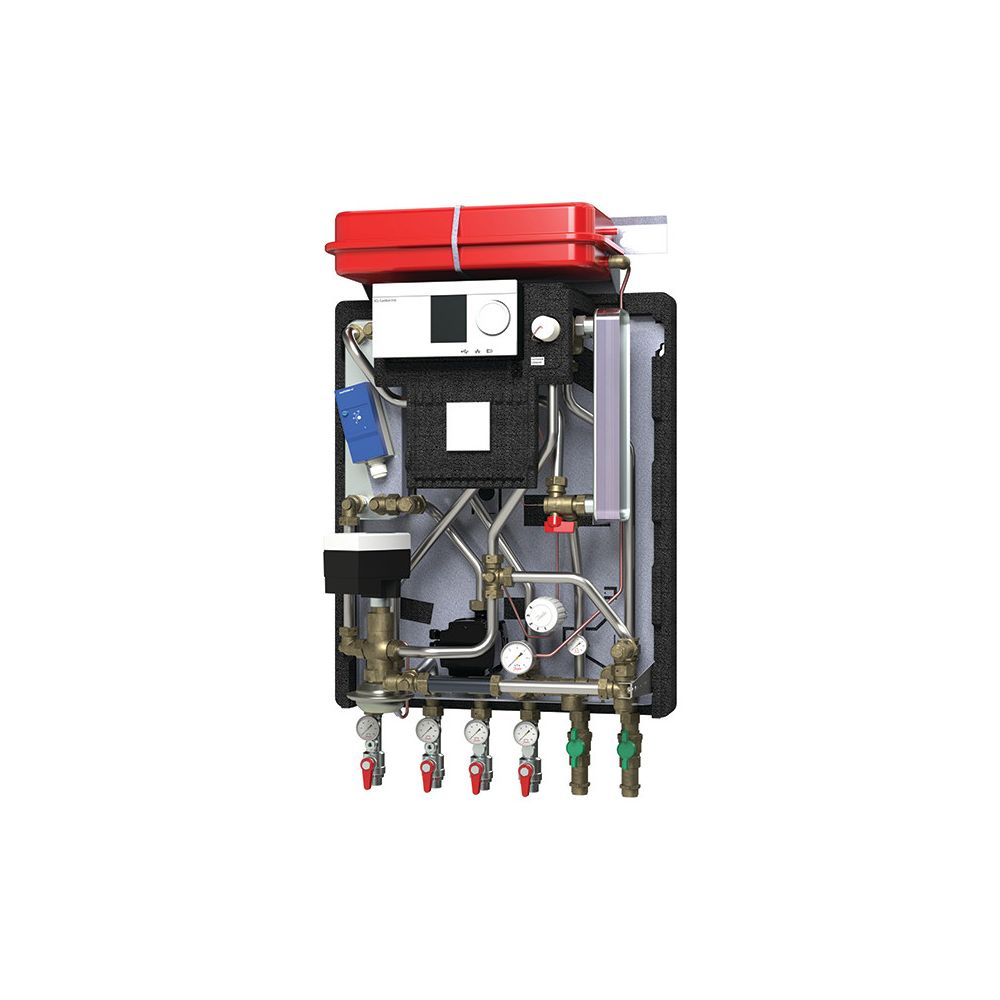

Die Station ist mit wichtigen Sicherheits- und Komfortkomponenten ausgestattet. Dazu gehören Membran-Sicherheitsventile für Heizung (3,0 bar) und Trinkwarmwasser (10 bar), Rückschlagventile, Schmutzfänger im Kaltwasser und Rücklauf, sowie Absperrarmaturen und Thermometer. Ein Membran-Ausdehnungsgefäß mit 12 Litern Volumen und eine Entlüftung sind ebenfalls vorhanden. Für den Heizkreis ist eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe von Grundfos (Typ UPM3 Auto L15-70) integriert. Ein Sicherheitstemperaturwächter (STW) ist typgeprüft. Die Primärseite umfasst zudem zwei Absperrarmaturen mit Temperatur- und Druckentnahme, zwei Thermometer, einen Schmutzfänger, ein Passstück für Wärmemengenzähler und einen Volumenstromregler mit Stellventil und elektrischem Stellantrieb.

Technische Daten

• Heizleistung: 20 kW
• Trinkwarmwasserleistung: 35 kW
• Max. Zapfleistung Trinkwasser: 12,5 l/min
• Nenndruck Primärseite: PN 16
• Nenndruck Sekundärseite Heizung: PN 6
• Nenndruck Trinkwarmwasser: PN 10
• Max. Vorlauftemperatur Fernwärmenetz: 120 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H x B x T): 932 x 550 x 315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation Akva Lux II VXe H1W1 bietet eine zuverlässige und effiziente Lösung für die Wärmeversorgung in Ein- und Zweifamilienhäusern. Mit einer Heizleistung von 20 kW und einer Trinkwarmwasserleistung von 35 kW, kombiniert mit dem intelligenten Regler ECL Comfort 310, stellt sie eine komfortable und stabile Temperaturregelung sicher. Die robuste Bauweise aus Edelstahl und die umfassende Isolierung tragen zu einer langen Lebensdauer und geringen Wärmeverlusten bei.

Lieferumfang

• 1x Danfoss Hausstation Akva Lux II VXe H1W1
• 1x Außentemperaturfühler Pt1000 (Typ: ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Typ: ESMC)
