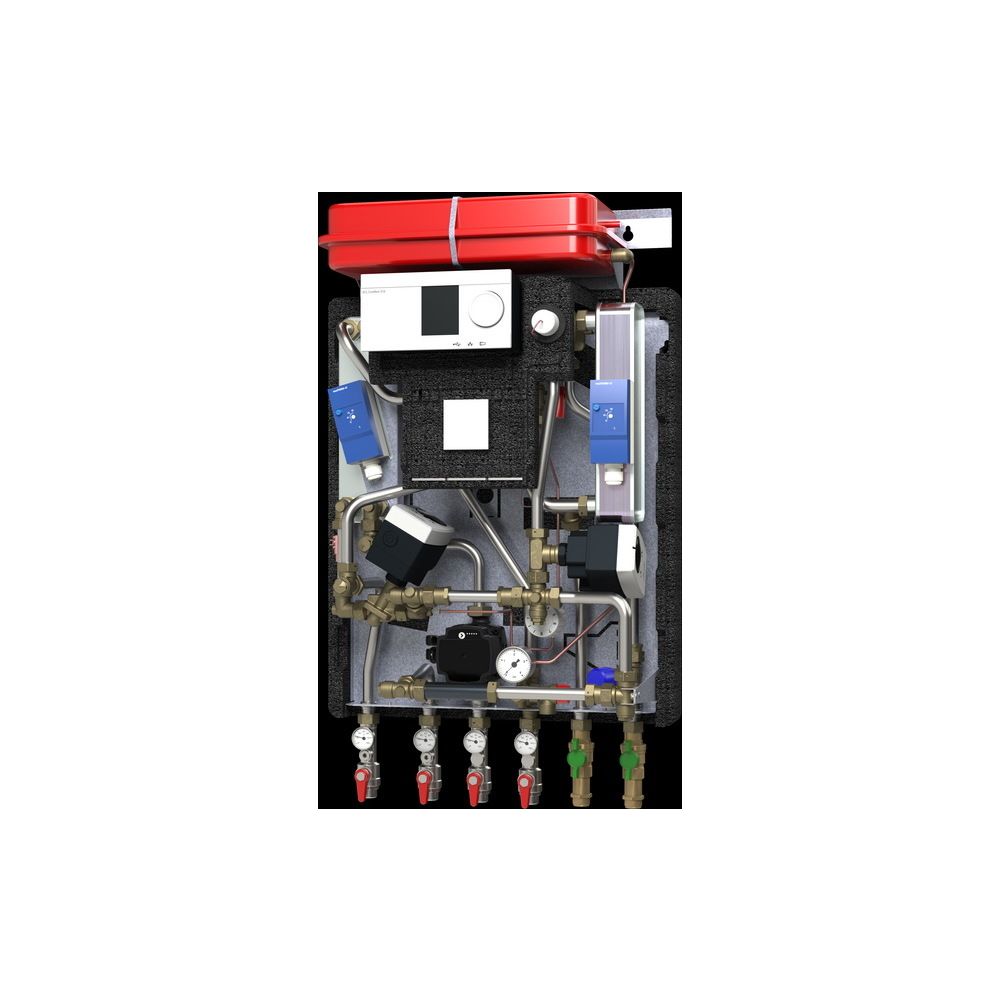

Danfoss Hausstation Akva Lux II VXe H1W1, Heizkreis (HE) 20kW, Trinkwarmwasser (PWH) 35kW, PWH-STW+HE-STW

Die Danfoss Hausstation Akva Lux II VXe H1W1 ist eine indirekte Fernwärme-Hausstation für einen Heizkreis und die Trinkwassererwärmung im Durchflussprinzip. Mit einer Heizleistung von 20 kW und einer Trinkwarmwasserleistung von 35 kW eignet sich diese vollisolierte Station für Einfamilienhäuser, Zweifamilienhäuser und ähnliche Gebäude. Die kompakte Bauweise ermöglicht eine einfache Wandmontage und verfügt über zwei Sicherheitstemperaturwächter (STW) für Trinkwarmwasser und Heizkreis.

Wie ist die Danfoss Akva Lux II VXe konstruiert?

Die Hausstation ist in kompakter Bauweise zur Wandmontage konzipiert. Sie verfügt über einen indirekten Heizkreis mit hydraulischer Netztrennung und einen primärseitigen Anschluss für die Trinkwassererwärmung im Durchflussprinzip. Die Station ist vollisoliert mit einer EPP-Wärmedämmhaube und einer Grundplatte aus Polypropylen-Schaum (EPP) mit einem L-Wert von 0.039, was zu sehr niedrigen Wärmeverlusten beiträgt. Alle Rohre sind aus Edelstahl gefertigt und mit flachdichtenden Verschraubungen versehen. Die komplette Einheit ist auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet. Anschlüsse an das Fernwärmenetz und die Hausanlage sind von unten möglich. Die Station entspricht der DIN 4747.

Wie funktioniert die Trinkwassererwärmung?

Die Trinkwassererwärmung erfolgt über einen Plattenwärmeübertrager. Die Temperatur wird mit einem durchflussgesteuerten Ventil PTC2+P-Regler thermostatisch geregelt. Eine hydraulische Regelung sorgt für ein schnelles Schließen des Reglers, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Der Regler ermöglicht eine stabile Warmwassertemperatur, auch bei schwankenden Vorlauftemperaturen und Differenzdrücken. Zur Temperaturhaltung des Warmwassersystems ist der Regler mit einem thermischen Bypass ausgestattet, der eine Abkühlung des Hausanschlusses im Sommerbetrieb ohne Aufwärmung des Plattenwärmeübertragers verhindert. Der Regler ist DVGW baumustergeprüft.

Welche Wärmeübertrager sind verbaut?

Die Hausstation ist mit zwei dichtungslosen Plattenwärmeübertragern aus Edelstahl ausgestattet, die mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet sind. Die neuartige Micro Plate™ Wärmeübertragertechnologie bietet eine einzigartige Plattenstruktur für eine effektivere Wärmeübertragung, geringere Druckverluste und eine längere Lebensdauer. Die Wärmeübertrager verfügen über starkwandige, flachdichtende Gewindeanschlüsse und sind korrosionsbeständig ausgeführt. Berechnung und Werkstoffe entsprechen den AD-Merkblättern. Die Fertigung erfolgt nach DIN ISO 9001.

Welche Regelung bietet die Hausstation?

Die Hausstation verfügt über eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Ein elektronischer Regler vom Typ Danfoss ECL Comfort 310 mit beleuchtetem grafischem Display ist integriert. Die Softwarevorgabe erfolgt über intelligente Applikationsschlüssel. Zu den Funktionen gehören Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung. Ein Datenbus RS485 ermöglicht die Anbindung von Fernbedienungseinheiten, Zusatzmodulen oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Die Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems. Der Regler bietet sechs Pt1000 Fühlereingänge, vier frei konfigurierbare Eingänge (0-10V oder Pt1000), einen Impulseingang, drei Triac-Ausgänge für Stellantriebe, sechs Relaisausgänge für Umwälzpumpen sowie USB-, Mod-Bus-, M-Bus- und TCP/IP-Schnittstellen für Vernetzung und Datenfernauslesung.

Technische Daten

• Heizleistung: 20 kW
• Trinkwarmwasserleistung: 35 kW
• Max. Zapfleistung: 12,5 l/min
• Nenndruck Primärseite: PN 16
• Nenndruck Sekundärseite HE: PN 6
• Nenndruck PWH: PN 10
• Max. Vorlauftemperatur FW-Netz: 120 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 932/550/315 mm
• Gewicht: 55 kg

Die Danfoss Hausstation Akva Lux II VXe H1W1 bietet eine zuverlässige und energieeffiziente Lösung für die Wärmeversorgung und Trinkwassererwärmung. Mit einer Heizleistung von 20 kW und einer Trinkwarmwasserleistung von 35 kW stellt sie eine stabile Temperaturversorgung sicher. Die fortschrittliche Regelung und die robuste Bauweise aus Edelstahl mit EPP-Wärmedämmung tragen zu einem effizienten und langlebigen Betrieb bei.

Lieferumfang

• 1x Danfoss Hausstation Akva Lux II VXe H1W1
• 1x Außentemperaturfühler Pt1000 (Danfoss Typ ESMT)
• 2x Anlegetemperaturfühler Pt1000 (Danfoss Typ ESMC)
