Beschreibung

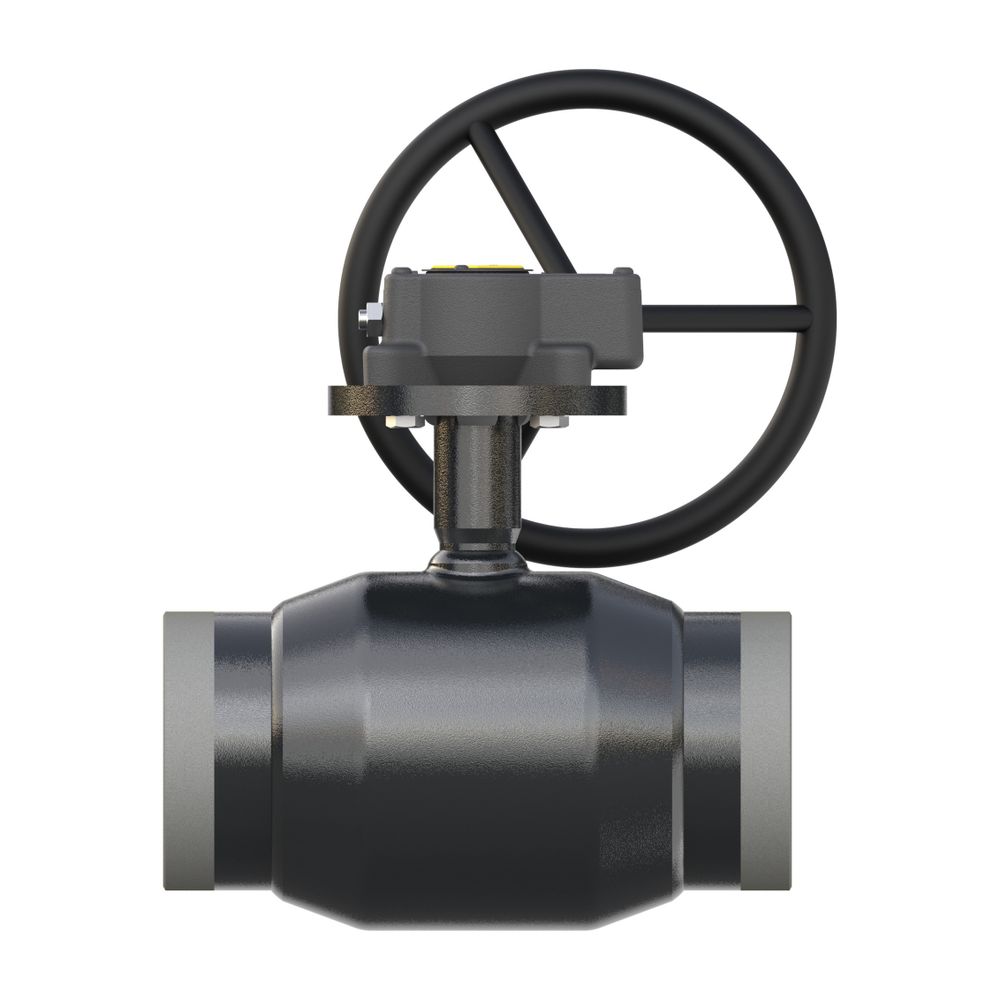

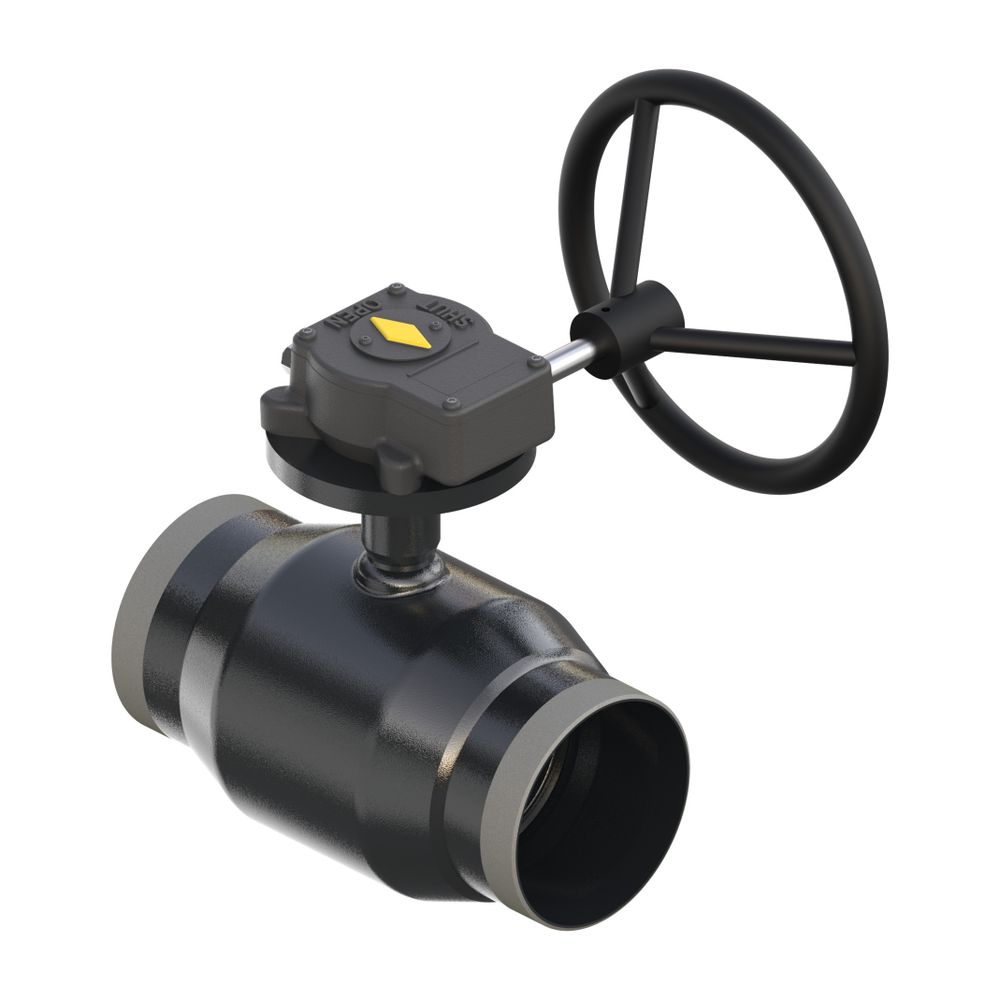

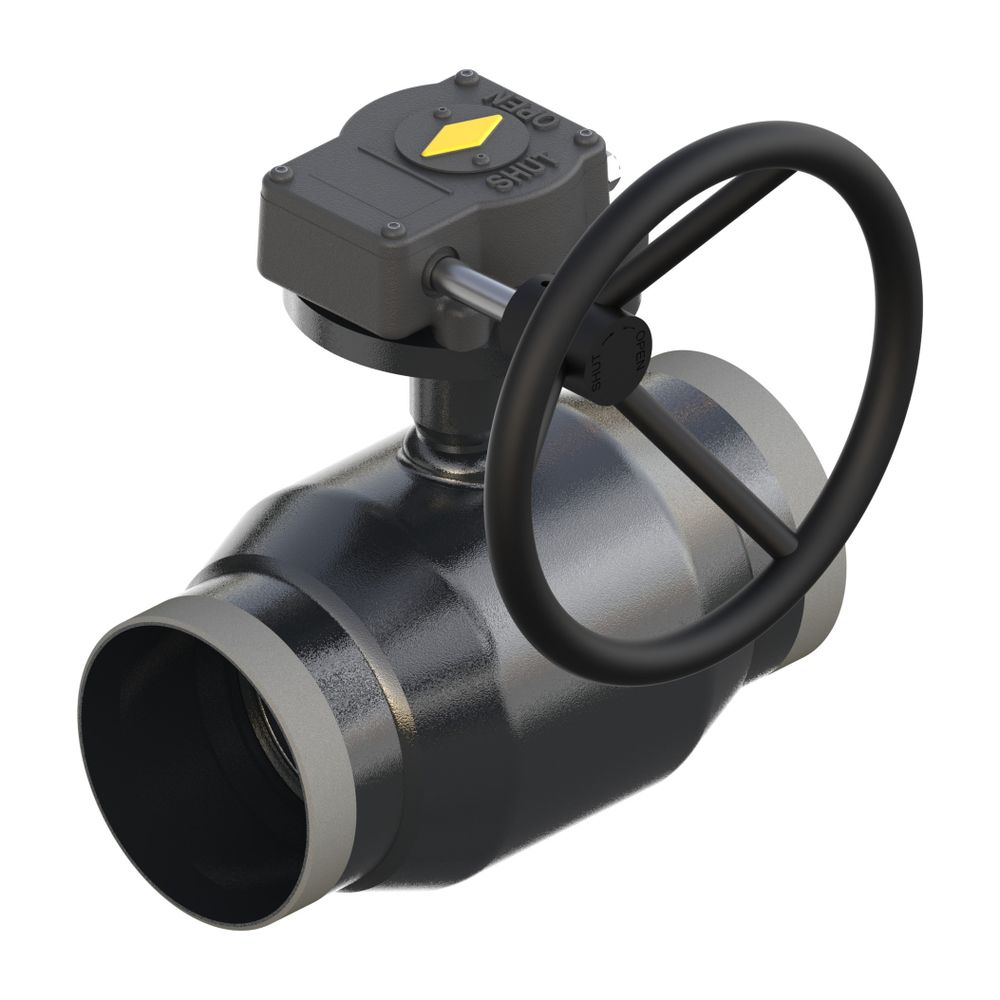

Danfoss Kugelhahn Typ JIP 125.12 G DN 150, Kvs 1900m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 G ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 150, einem Kvs-Wert von 1900 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Die beidseitigen Anschweißenden ermöglichen eine sichere und dauerhafte Installation.
Wie ist der Danfoss Kugelhahn konstruiert?
Der Danfoss Kugelhahn Typ JIP 125.12 G verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Die Konstruktion ist wartungsfrei und für einen reduzierten Durchgang ausgelegt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert, was die Energieeffizienz des Systems unterstützt. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet.
Welche Materialien werden verwendet und wie ist die Abdichtung realisiert?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle, was eine zuverlässige Funktion über lange Zeiträume ermöglicht.
Welche Prüfungen durchläuft der Kugelhahn?
Alle Danfoss Kugelhähne der Serie JIP werden umfassenden Qualitätskontrollen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20. Diese Prüfungen stellen die hohe Betriebssicherheit und Zuverlässigkeit des Produkts sicher.
Technische Daten
- Nennweite: DN 150
- Kvs Wert: 1900 m3/h
- Nenndruck: PN 25
- Baulänge: 340 mm
- Maximale Temperatur: 180 Grad C
- Betätigungsart: S-Getriebe / Handrad
- Ausführung: gerade
- Ventilwinkel: 0
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 125.12 G mit DN 150 und einem Kvs-Wert von 1900 m3/h bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Die robuste Bauweise mit vollverschweißtem Gehäuse und hochwertigen Materialien wie PTFE-Dichtungen stellt eine hohe Betriebssicherheit bis zu einer Temperatur von 180 Grad C und einem Nenndruck von PN 25 sicher. Die wartungsfreie Ausführung und die einfache Installation durch Anschweißenden machen diesen Kugelhahn zu einer effizienten Komponente in modernen Systemen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3622 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3622 |
| Ausführung | gerade |
| EAN-13 | 5702424597375 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 43,5 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
