Beschreibung

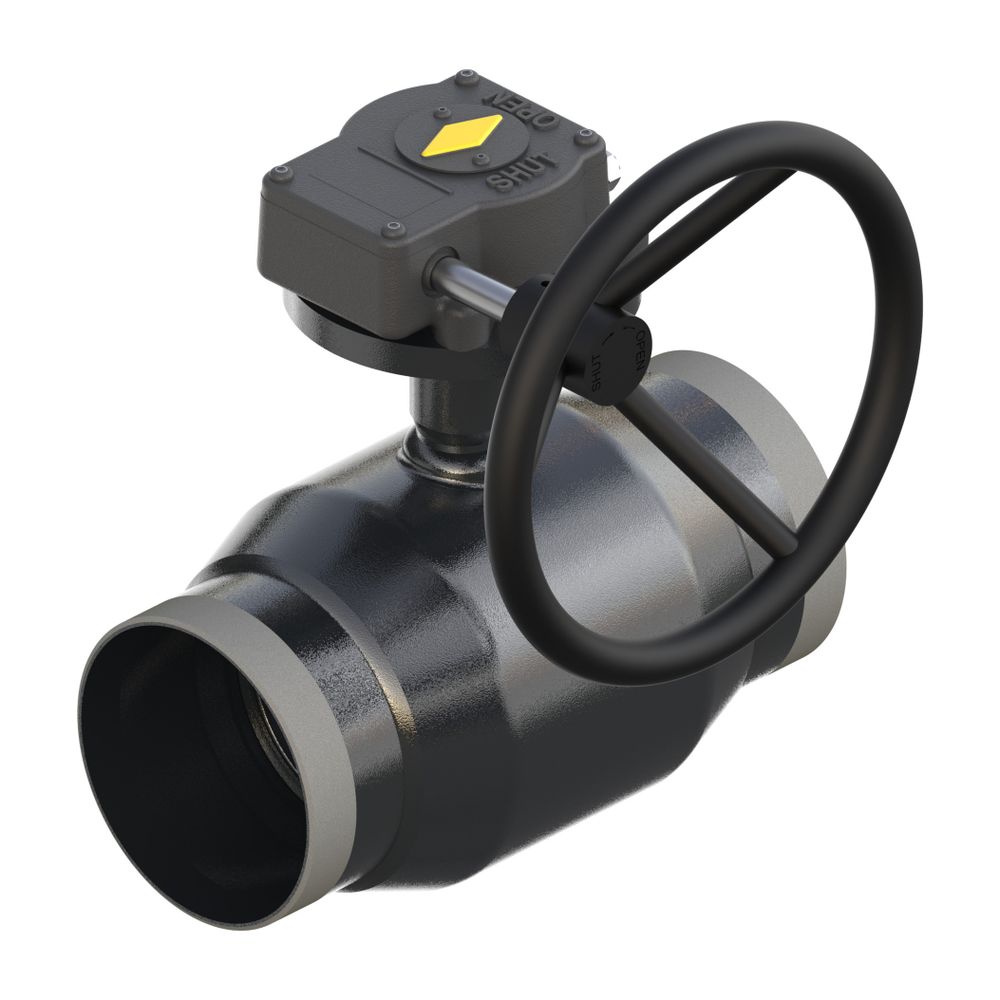

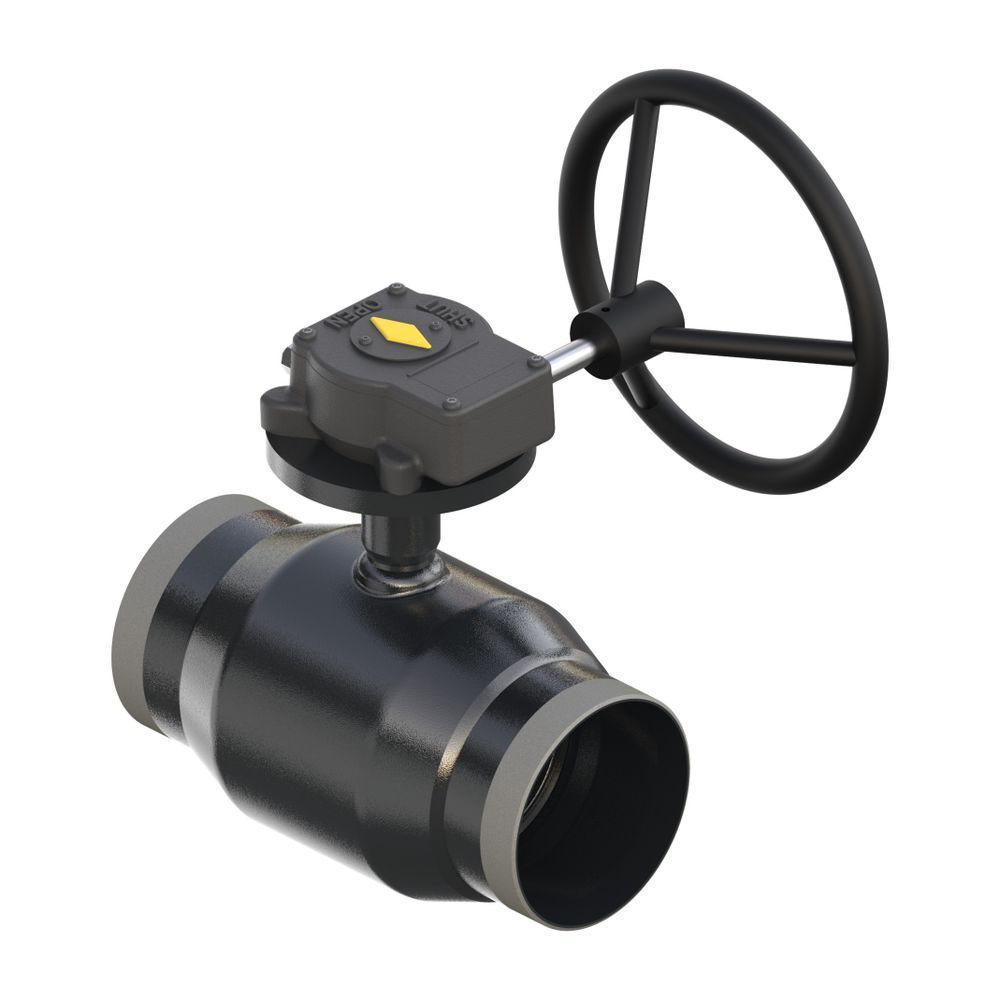

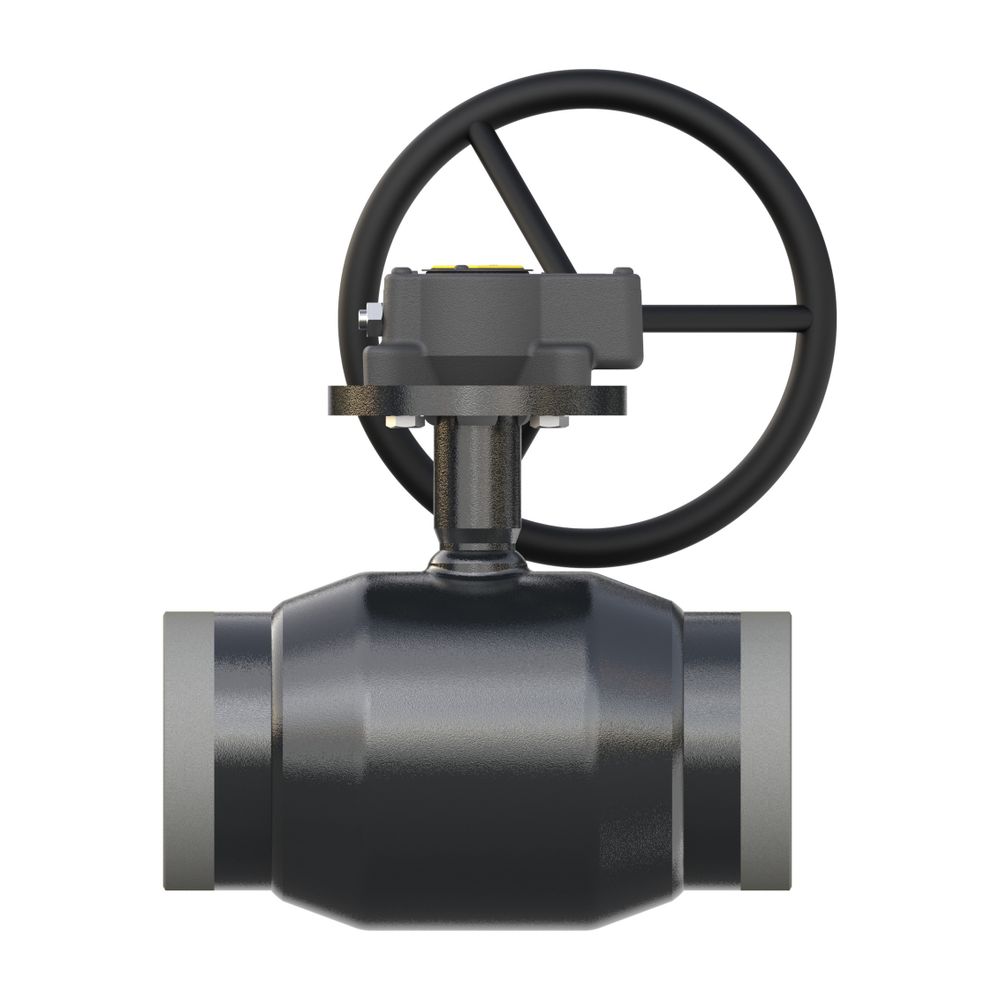

Danfoss Kugelhahn Typ JIP 125.12 G DN 100, Kvs 6,0m3/h, PN 25, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 125.12 G ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 100, einem Kvs-Wert von 640 m3/h und einem Nenndruck von PN 25 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Er ist für Temperaturen von maximal 180 Grad Celsius ausgelegt und verfügt über beidseitige Anschweißenden (AE-AE) für eine sichere Installation.
Welche Eigenschaften zeichnen den Danfoss Kugelhahn JIP 125.12 aus?
Dieser Kugelhahn verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei konzipiert, was den Betriebsaufwand minimiert. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert. Der reduzierte Durchgang optimiert die Strömungseigenschaften. Die Betätigung erfolgt über ein S-Getriebe oder ein Handrad, was eine präzise Steuerung ermöglicht. Die Ausführung ist gerade.
Welche Materialien werden im Danfoss Kugelhahn JIP 125.12 verwendet?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle ist aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Dichtungen an der Schaltwelle sind aus PTFE und Graphit, was eine alterungsbeständige und wartungsfreie Abdichtung zur Atmosphäre sicherstellt.
Welche Prüfungen und Normen erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Prüfungen unterzogen. Dazu gehören eine Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um die hohe Qualität und Zuverlässigkeit sicherzustellen.
Technische Daten
- Nennweite: DN 100
- Kvs-Wert: 640 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 290 mm
- Anschlüsse: Anschweißende beidseitig (AE-AE)
- Betätigungsart: S-Getriebe / Handrad
- Material Gehäuse und Schweißenden: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 125.12 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Seine robuste Bauweise mit vollverschweißtem Gehäuse, die wartungsfreien Dichtungen und die präzise Betätigung über S-Getriebe oder Handrad stellen eine hohe Betriebssicherheit sicher. Mit einer Nennweite von DN 100, einem Nenndruck von PN 25 und einer maximalen Temperatur von 180 Grad C ist dieser Kugelhahn eine leistungsstarke Komponente für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3620 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3620 |
| Ausführung | gerade |
| Bedienung | Schneckenkasten |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702424597351 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 21 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
Downloads
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
