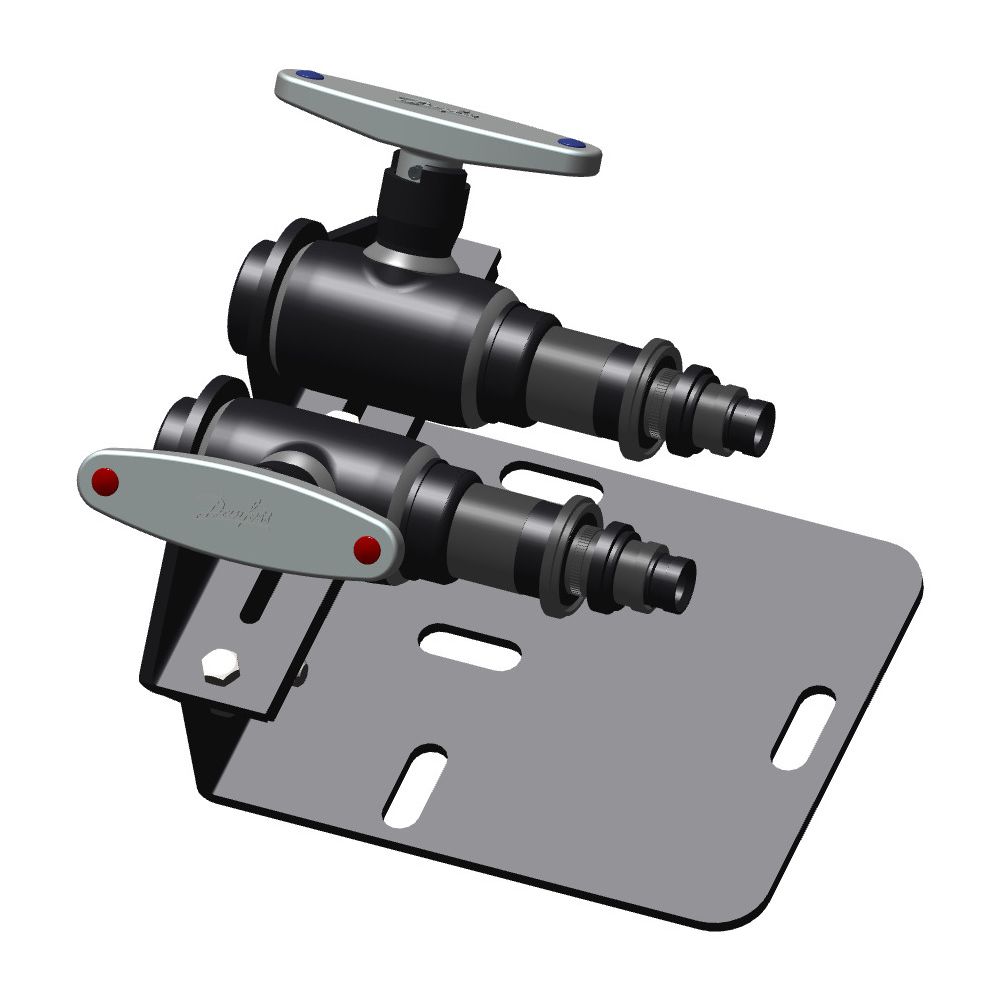

Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 CU18 LOG Kvs 15m3/h, Rp 3/4", CuFLEXd18

Der Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 CU18 LOG Kvs 15m3/h mit Rp 3/4" und CuFLEXd18 ist ein maßgefertigter Hausanschlusskugelhahn für Fernwärme- und Fernkältenetze. Er ist für den einfachen und schnellen Anschluss an vorisolierte AluPEX-, PEXFlextra- und Kupferrohre von Logstor und Isoplus sowie PE-Xa-Rohre SDR11 mit Druckstufen bis PN 40 konzipiert. Dieser Kugelhahn bietet hohe Betriebssicherheit und ist wartungsfrei, ideal für Gebäudesysteme und Netzerweiterungen.

Welche Vorteile bietet der Danfoss Kugelhahn JIP-IP?

Der Kugelhahn zeichnet sich durch ein vollverschweißtes Stahlgehäuse aus, das eine hohe Betriebssicherheit ermöglicht. Werksseitig geschweißte und druckgeprüfte Presssitzanschlussfittings minimieren das Leckagerisiko und tragen zu einem hohen Sicherheitsniveau bei. Die optimierte Medienführung ermöglicht sehr hohe Kv-Werte, was zu einer Reduzierung der Pumpenenergiekosten führt. Eine lange Lebensdauer und optimale Dichtigkeit werden durch den Aufbau, die Verwendung von kohlefaserverstärktem Polytetrafluorethylen (PTFE) als Kugeldichtung sowie eine Graphit-Schaftdichtung sichergestellt. Der Kugelhahn ist zudem wartungsfrei.

Für welche Rohrsysteme ist der Kugelhahn geeignet?

Der Danfoss Kugelhahn JIP-IP ist für den Anschluss an vorisolierte AluPEX-, PEXFlextra- und Kupferrohre von Logstor und Isoplus in Fernwärme- und Fernkältenetzen konzipiert. Er ist kompatibel mit AluPEX-Rohren der Größen 20, 26 und 32 von LOGSTOR, AluPEX (Isoalupex)-Rohren in 20, 25 und 32 von ISOPLUS, PEXFlextra-Rohren in 25 und 32 von LOGSTOR sowie vorisolierten CuFLEX-Kupferrohren mit Durchmessern von 18 und 22 von LOGSTOR. Die Ausführung ist gerade mit Innengewinde und Flextra-/CuFLEX-Presssitzanschluss. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Wie ist der Danfoss JIP-IP Kugelhahn konstruiert?

Der Kugelhahn ist mit einem vollverschweißten Gehäuse aus Stahl gefertigt und bietet eine kompakte Bauweise mit integriertem Original-Presssitzanschlussstück. Er verfügt über eine gerade Ausführung mit einem Ventilwinkel von 0 und einen reduzierten Durchgang. Die Bedienung erfolgt über ein Handrad. Eine optische Positionsanzeige der Kugel auf dem Schaft sowie ein 90-Grad-Endanschlag sind weitere Merkmale. Der Anschluss erfolgt sicher und zuverlässig gemäß EN 488. Zwillingshähne sind für Einzel- und Doppelrohranschlüsse konzipiert und auch mit Endstopfen und Ablassventil erhältlich. Bedarfsanschlusshähne sind für die Erweiterung von Fernwärmesystemen und geschlossenen Wasserkreisläufen ausgelegt und besitzen einen geschweißten AluPEX-Presssitzanschluss sowie einen Außensechskant für einfache Bedienung.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 15 m³/h
• Anschlussgewinde: Rp 3/4"
• Druckstufe: PN 40
• Mediumtemperatur (Dauerbetrieb): 180
• Max. Druckunterschied bei 20 °C: 40
• Werkstoff Gehäuse: Stahl
• Material Kugeldichtung: Polytetrafluorethylen (PTFE), kohlefaserverstärkt
• Ausführung: gerade
• Bedienung: Handrad
• Ventilwinkel: 0

Der Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 CU18 LOG Kvs 15m3/h stellt eine zuverlässige und langlebige Lösung für den Anschluss vorisolierter Rohrsysteme in Fernwärme- und Fernkältenetzen dar. Mit seiner hohen Druckstufe von PN 40, der robusten Stahlkonstruktion und der optimierten Medienführung unterstützt er energieeffiziente und sichere Gebäudesysteme und Netzerweiterungen. Seine Wartungsfreiheit und einfache Installation machen ihn zu einer optimalen Komponente für den Hausanschluss.
