Beschreibung

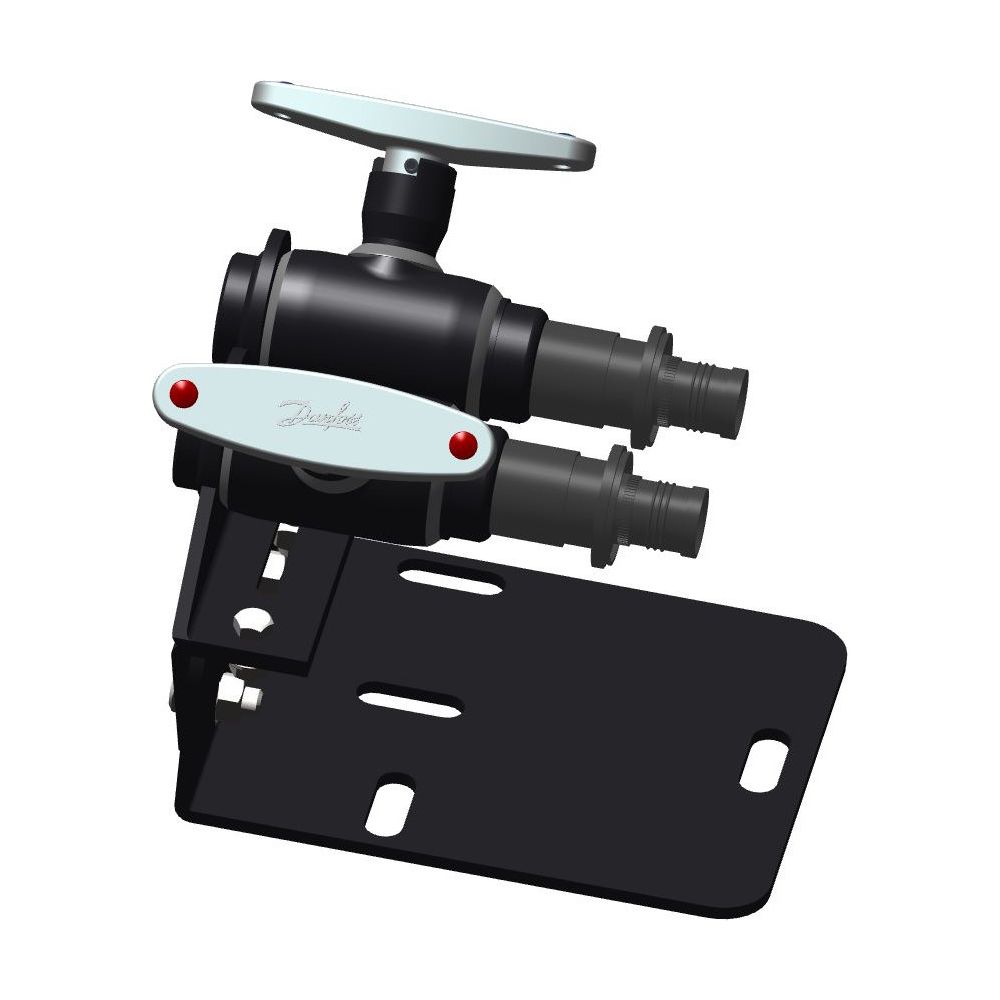

Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 PEX26 LOG Kvs 15m3/h, Rp 3/4", AluPEX26
Der Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 ist eine spezialisierte Lösung für den Hausanschluss in Fernwärme- und Fernkältenetzen. Dieser Kugelhahn ist für den einfachen und schnellen Anschluss an vorisolierte AluPEX- und PEX-Rohre von Logstor und Isoplus konzipiert. Mit einer Druckstufe von PN 40, einem Kvs-Wert von 15 m³/h und einer geraden Ausführung bietet er eine zuverlässige und energieeffiziente Integration in geschlossene Wassersysteme.
Für welche Rohrsysteme ist der Kugelhahn geeignet?
Der Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 ist maßgefertigt für den Anschluss an vorisolierte AluPEX- und Kupferrohre von Logstor und Isoplus sowie PE-Xa-Rohre SDR11. Er ist kompatibel mit AluPEX-Rohren der Dimensionen 20 und 26 von LOGSTOR sowie AluPEX (Isoalupex)-Rohren der Dimensionen 20 und 25 von ISOPLUS. Die Ausführung ist gerade und ermöglicht eine unkomplizierte Installation.
Welche Vorteile bietet das Design des Kugelhahns?
Das Design des Kugelhahns zeichnet sich durch ein vollverschweißtes Stahlgehäuse aus, das eine hohe Betriebssicherheit sicherstellt. Durch die Verwendung von werksseitig geschweißten und druckgeprüften Presssitzanschlussfittings wird ein hohes Sicherheitsniveau und ein geringes Leckagerisiko erreicht. Die optimierte Medienführung trägt mit hohen Kv-Werten zu niedrigeren Pumpenenergiekosten bei. Der Kugelhahn ist zudem wartungsfrei konzipiert.
Wie wird eine lange Lebensdauer und Dichtigkeit sichergestellt?
Eine lange Lebensdauer und optimale Dichtigkeit werden durch den Aufbau und die Materialwahl der Kugeldichtung aus kohlefaserverstärktem Polytetrafluorethylen (PTFE) ermöglicht. Bei Zwillingshähnen kommt zusätzlich eine Graphit-Schaftdichtung zum Einsatz. Der Kugelhahn verfügt über einen 90-Grad-Endanschlag und eine optische Positionsanzeige der Kugel auf dem Schaft, was die Bedienung und Kontrolle erleichtert.
Welche technischen Merkmale sind relevant?
Der Kugelhahn ist für eine maximale Mediumtemperatur im Dauerbetrieb von 180 ausgelegt. Die maximale Druckstufe beträgt PN 40. Der reduzierte Durchgang ist ein weiteres Merkmal dieses Ventiltyps. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge, was die Montage vereinfacht.
Technische Daten
- Ausführung: gerade
- Nennweite: DN 20
- Druckstufe: PN 40
- Kvs-Wert: 15 m³/h
- Anschluss: Rp 3/4", PEX26 LOG, AluPEX26
- Werkstoff Gehäuse: Stahl
- Material Kugeldichtung: kohlefaserverstärktes Polytetrafluorethylen (PTFE)
- Mediumtemperatur (Dauerbetrieb): 180
- Max. Druckunterschied bei 20 °C: 40
Der Danfoss Kugelhahn JIP-IP DN 20 TWD PN 40 ist eine robuste und effiziente Komponente für Fernwärme- und Fernkältesysteme. Seine Konstruktion mit vollverschweißtem Stahlgehäuse und kohlefaserverstärkter PTFE-Kugeldichtung ermöglicht eine hohe Betriebssicherheit und Langlebigkeit. Mit einer Druckstufe von PN 40, einem Kvs-Wert von 15 m³/h und einer maximalen Mediumtemperatur von 180 ist er für anspruchsvolle Anwendungen geeignet und trägt durch seine optimierte Medienführung zur Reduzierung der Pumpenenergiekosten bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | JIP-IP |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N7025 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N7025 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5702421661710 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 3,213 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Max Druckunterschied bei 20 °C | 40 |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Volldurchgang | nein |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
