Danfoss Hausstation Compact 28 VX-FI, 2 AVQM, 56kW, ECL310/A237

Die Danfoss Hausstation Compact 28 VX-FI, 2 AVQM, 56 kW, ECL310/A237 ist eine indirekte Nah- und Fernwärmekompaktstation mit kompletter Wärmedämmung, die speziell für den Einsatz in größeren Gebäuden wie Sportzentren, Schulen und Wohnblöcken konzipiert ist. Sie bietet eine effiziente Wärmeübertragung, hohe Betriebssicherheit und eine flexible Installation, ideal für Anwendungen mit Wärmeübertrager oder bei Umstellung auf Fernwärme mit bestehender Hausinstallation. Ein Anschluss für Warmwasserspeicher ist möglich.

Wie ist die Danfoss Hausstation Compact 28 VX-FI aufgebaut und welche Funktionen bietet sie?

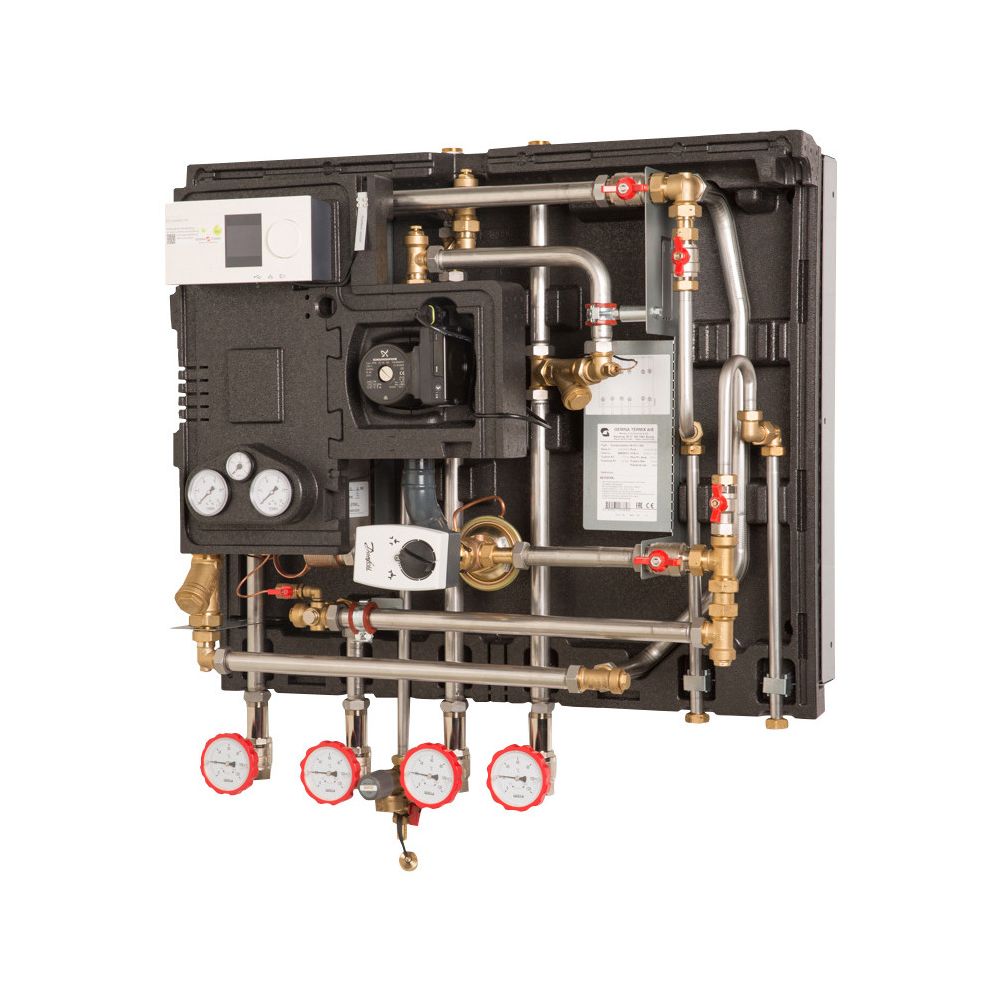

Die Hausstation ist mit einem dichtungslosen Plattenwärmeübertrager aus Edelstahl ausgestattet, der für eine optimale Wärmeübertragung sorgt. Die Rohrleitungen bestehen ebenfalls aus rostfreiem Edelstahl mit flachdichtenden Verschraubungen. Die Station verfügt über einen Volumenstromregler mit elektrischem Stellantrieb als Kombiventil (ohne Notstellfunktion) vom Typ Danfoss AVQM/AMV10, DN15 kvs4,0 sowie eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe vom Typ Grundfos UPML 25-105. Die witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung sorgt für eine effiziente Heizungssteuerung. Die elektrische Verdrahtung ist werksseitig komplett ausgeführt, der Anschluss an das Fernwärmenetz und die Hausanlage kann flexibel von oben oder unten erfolgen. Die Station ist entsprechend DIN4747 auf einer verzinkten Grundplatte montiert und elektrisch verdrahtet.

Welche Varianten und Regelungsmöglichkeiten sind verfügbar?

Die Termix Compact 28 VX-FI ist in mehreren Ausführungen erhältlich: als Standardversion mit Wärmeübertrager für indirekten Heizbetrieb und primärseitigen PWH-Anschlussmöglichkeiten, sowie mit integrierter Speicherregelung entweder primär- oder sekundärseitig (VX-FI HWP und VX-FI HWS). Die elektronische Regelung ECL Comfort 310 mit Applikation A237 steuert die witterungsgeführte Vorlauftemperatur, bietet Funktionen wie Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbare Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie Sommer-/Winterzeitumschaltung. Sie verfügt über 6 Fühlereingänge Pt1000, 4 frei konfigurierbare Eingänge 0-10V oder Pt1000, 1 Impulseingang, 3 Triac-Ausgänge für Stellantriebe und 6 Relaisausgänge für Umwälzpumpen. Zudem sind Schnittstellen wie RS485, USB, Mod-Bus, M-Bus und TCP/IP für Vernetzung, Datenfernauslesung und Fernwartung integriert. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Alarmierung und Optimierung ist ebenfalls möglich.

Wie flexibel und effizient ist die Installation der Hausstation?

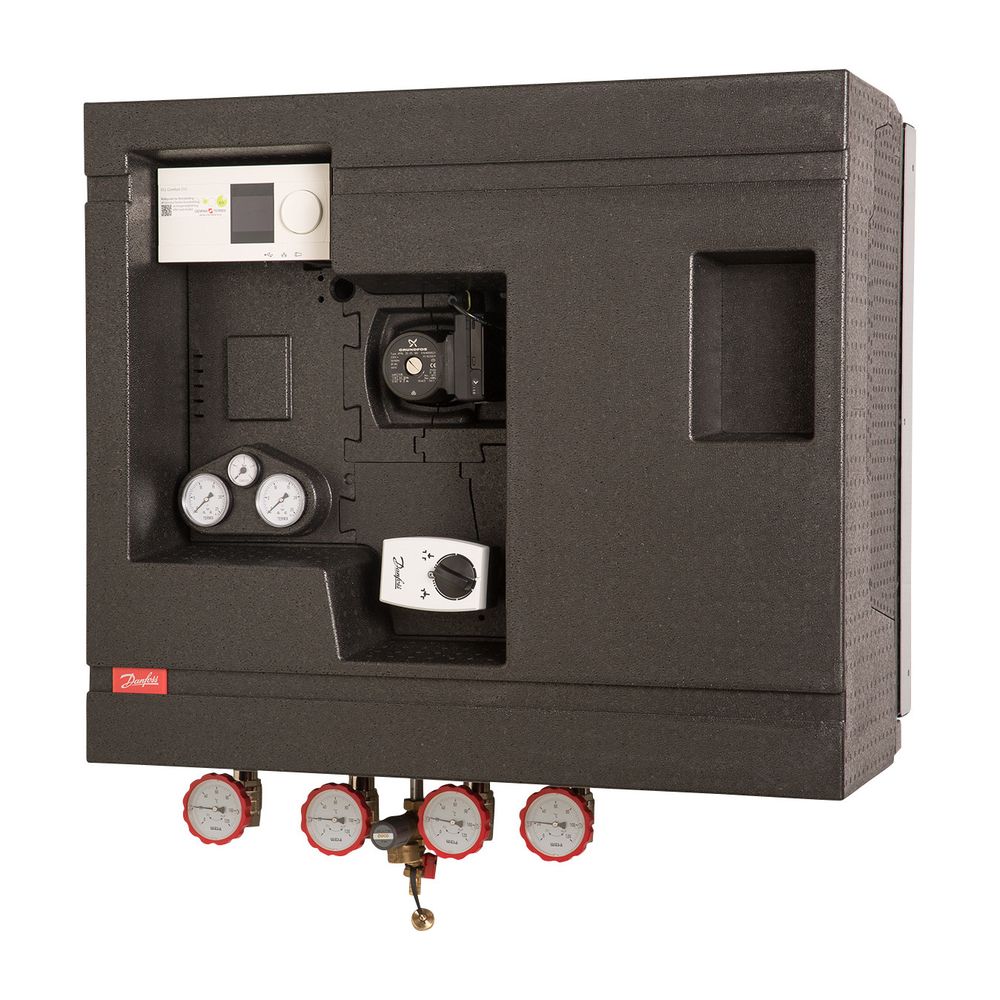

Die Hausstation ist kompakt gebaut und ermöglicht den Anschluss der Rohrleitungen sowohl von oben als auch von unten, was die Installation an unterschiedliche Gegebenheiten anpasst und Platz spart. Die komplette Wärmedämmung minimiert Wärmeverluste und trägt zur Energieeffizienz bei. Die Konstruktion ist wartungsfreundlich und für eine schnelle Inbetriebnahme ausgelegt. Über die vollständige Wärmedämmung der Einheit wird ein minimaler Wärmeverlust sichergestellt.

Technische Daten

• Leistung: 56 kW
• Max. Volumenstrom primär: 1,48 m³/h
• Max. Volumenstrom sekundär: 1,95 m³/h
• Druckverlust primär: 41 kPa
• Druckstufe: PN16
• Max. Differenzdruck Fernwärmenetz: 12 bar
• Max. Vorlauftemperatur Fernwärmenetz: 110 °C
• Elektrischer Anschluss: 230V AC
• Abmessungen (H/B/T): 890 mm / 905 mm / 400 mm
• Gewicht: 59 kg
• Mit Isolierung: Ja
• Mit Umwälzpumpe: Ja
• Wärmetauscher vollversiegelt: Ja

Die Danfoss Hausstation Compact 28 VX-FI bietet eine zuverlässige und effiziente Lösung für die indirekte Wärmeversorgung in anspruchsvollen Umgebungen. Mit einer Leistung von 56 kW und der flexiblen Anschlussmöglichkeit ist sie eine optimale Wahl für moderne Heizsysteme. Die hochwertige Verarbeitung und die umfassende elektronische Regelung stellen einen komfortablen und wirtschaftlichen Betrieb sicher.

Lieferumfang

• 1x Danfoss Hausstation Compact 28 VX-FI
• 2x Absperrarmaturen mit integriertem Thermometer (Rp1", IG) (Primärseite)
• 2x Absperrarmaturen (Rp G 3/4 ") (Trinkwassererwärmung primärseitig)
• 1x Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar
• 2x Absperrarmaturen mit integriertem Thermometer (Rp 1", IG) (Heizkreis 1)
• 1x Außentemperaturfühler Pt1000
• 2x Anlegetemperaturfühler Pt1000
