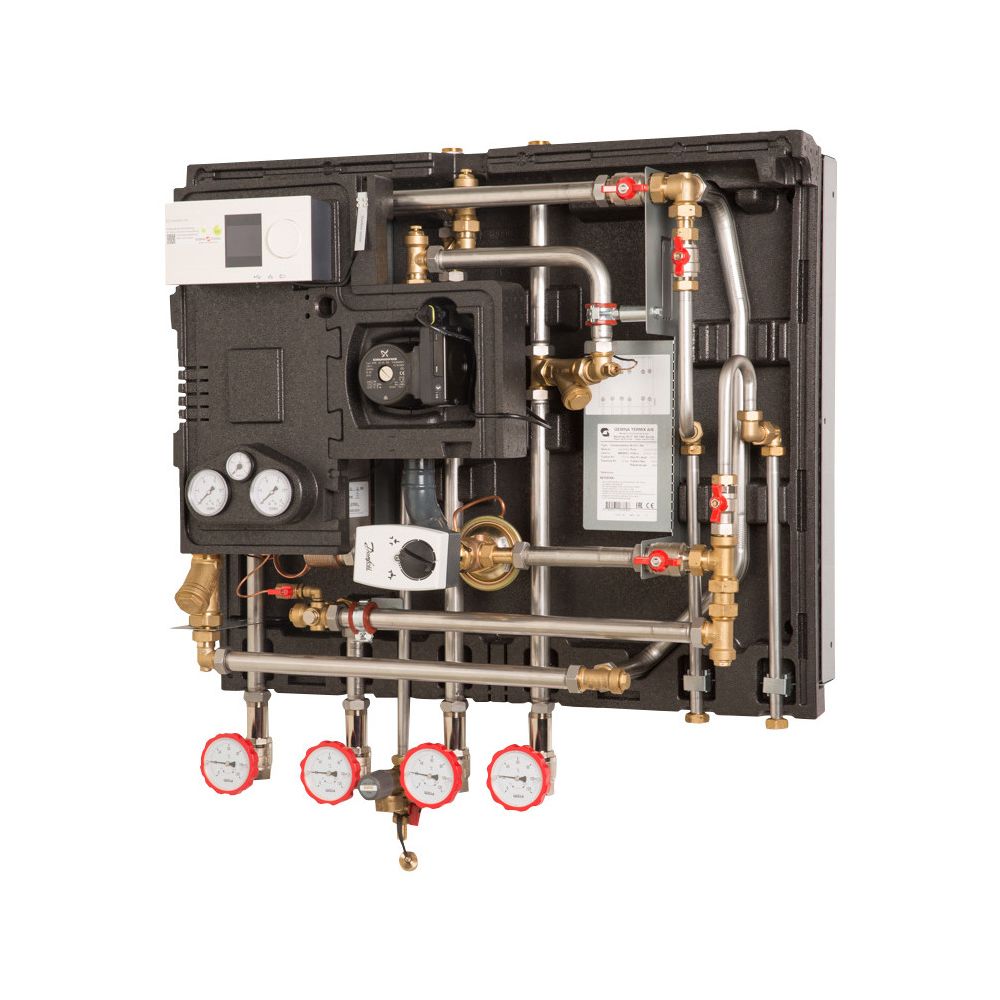

Danfoss Hausstation Compact 28 VX-FI, 2 HWP, AVQM, 56kW, ECL310/A237

Die Danfoss Hausstation Compact 28 VX-FI, Typ Termix Compact 28 VX-FI HWP, ist eine komplett wärmegedämmte indirekte Nah- und Fernwärmekompaktstation. Sie ist für die Wärmeerzeugung in großen Gebäuden wie Sportzentren, Schulen und Wohnblöcken konzipiert und bietet eine Leistung von 56 kW. Die Station ermöglicht einen indirekten Heizbetrieb mit hydraulischer Netztrennung und verfügt über primärseitige Anschlussmöglichkeiten für die Trinkwassererwärmung.

Wie sorgt die Danfoss Hausstation Compact 28 VX-FI für eine effiziente Wärmeübertragung?

Die Übergabestation ist mit einem effizienten Plattenwärmeübertrager ausgestattet, der eine optimale Wärmeübertragung ermöglicht und hohen Komfort sowie eine hohe Wirtschaftlichkeit bietet. Dieser dichtungslose Plattenwärmetauscher besteht aus Edelstahl und ist mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Die korrosionsbeständige Ausführung und starkwandige, flachdichtende Gewindeanschlüsse tragen zur Langlebigkeit bei. Die Fertigung erfolgt nach DIN ISO 9001.

Welche Merkmale zeichnen die Danfoss Hausstation Compact 28 VX-FI hinsichtlich Installation und Betrieb aus?

Die Fernwärme-Hausstation ist in kompakter Bauweise für die Wandmontage ausgelegt. Der Rohranschluss kann flexibel sowohl von oben als auch von unten erfolgen, was eine platzsparende Bauweise und eine zeitsparende Installation unterstützt. Die Station ist komplett wärmegedämmt, was zu einem minimalen Wärmeverlust beiträgt. Sie ist betriebssicher, einfach zu installieren und schnell in Betrieb zu nehmen. Die Montage erfolgt auf einer verzinkten Grundplatte, und die elektrischen Komponenten sind intern vorverdrahtet. Die Station entspricht der DIN4747.

Welche Regelungs- und Steuerungskomponenten sind in der Danfoss Hausstation Compact 28 VX-FI integriert?

Ein elektronischer Regler vom Typ Danfoss ECL Comfort 310 mit der Applikation A237 ist das Herzstück der witterungsgeführten Regelung. Dieser Zentralregler verfügt über ein beleuchtetes grafisches Display und ermöglicht eine witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung. Funktionen wie Frostschutz, minimale und maximale Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, eine einstellbare Heizkennlinie und Parallelverschiebung sind integriert. Zudem bietet der Regler eine Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung sowie eine Sommer-/Winterzeitumschaltung. Für die Vernetzung und Datenfernauslesung stehen Schnittstellen wie Datenbus RS485, Mod-Bus, M-Bus und TCP/IP zur Verfügung. Eine Anbindung an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor ist für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung möglich.

Welche Hauptkomponenten sind in den Primär- und Sekundärkreisen der Hausstation verbaut?

Auf der Primärseite sind zwei Absperrarmaturen mit integriertem Thermometer (Rp1", IG), zwei Manometer mit Kugelhahn und ein Schmutzfänger vorhanden. Ein Volumenstromregler mit Stellventil und elektrischem Stellantrieb vom Typ Danfoss AVQM/AMV10 (DN15 kvs 4,0) ist als Kombiventil integriert. Für den primärseitigen Anschluss der Trinkwassererwärmung sind ein Durchgangsventil mit elektrischem Stellantrieb Danfoss VS 2/AMV150 (DN15, kvs 1,6) und ein Differenzdruckregler Danfoss AVPL (DN15 kvs 1,6) verbaut. Die Sekundärseite umfasst ein Füll- und Entleerungsventil mit einem Membran-Sicherheitsventil (3.0 bar), ein Manometer und eine Entlüftung. Für den Heizkreis 1 sind zwei Absperrarmaturen mit integriertem Thermometer (Rp 1", IG), eine drehzahlgeregelte Hocheffizienz-Umwälzpumpe Grundfos UPML 25-95 und ein Schmutzfänger im Rücklauf vorgesehen.

Technische Daten

• Leistung: 56 kW
• Max. Volumenstrom Primär / Sekundär: 1,48 m³/h / 1,95 m³/h
• Druckverlust: 41 kPa
• Druckstufe: PN16
• Max. Differenzdruck FW-Netz: 12 bar
• Max. Vorlauftemperatur FW-Netz: 110 °C
• Elektrischer Anschluss: 230V AC
• Bauhöhe: 890 mm
• Baulänge: 905 mm
• Bautiefe: 400 mm
• Gewicht: 59 kg

Die Danfoss Hausstation Compact 28 VX-FI bietet eine leistungsstarke und flexible Lösung für die Wärmeversorgung in größeren Gebäuden. Mit einer Heizleistung von 56 kW und der witterungsgeführten Regelung durch den ECL Comfort 310 Regler wird eine effiziente und komfortable Wärmeübertragung sichergestellt. Die kompakte Bauweise und die Möglichkeit des oberen oder unteren Rohranschlusses erleichtern die Installation und Integration in bestehende Systeme.

Lieferumfang

• 1x Danfoss Hausstation Compact 28 VX-FI HWP ECL310/A237 Typ 2
• 2x Absperrarmaturen mit integriertem Thermometer (Rp1", IG)
• 1x Füll- und Entleerungsventil mit Membran-Sicherheitsventil 3.0 bar
• 2x Absperrarmaturen mit integriertem Thermometer (Rp 1", IG)
• 1x Außentemperaturfühler Pt1000 (Danfoss ESMT)
• 1x Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung (Danfoss ESMB)
