Beschreibung

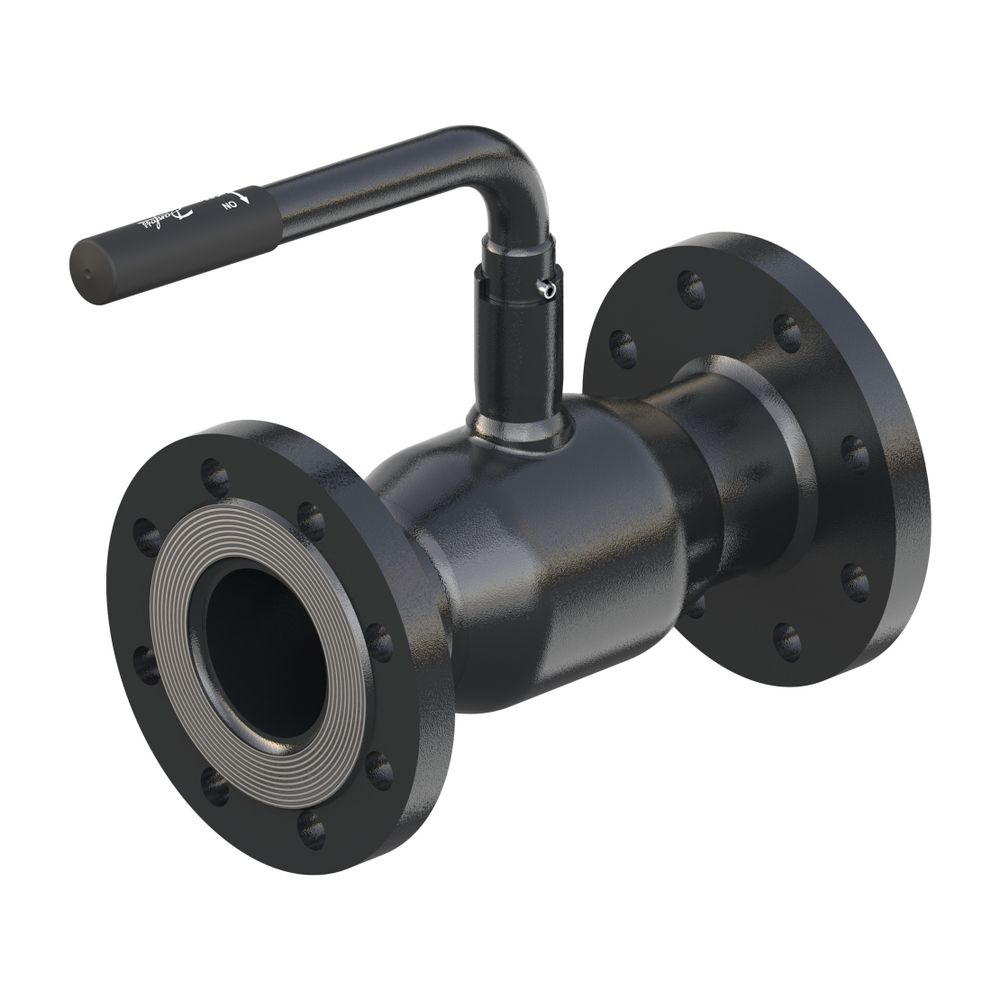

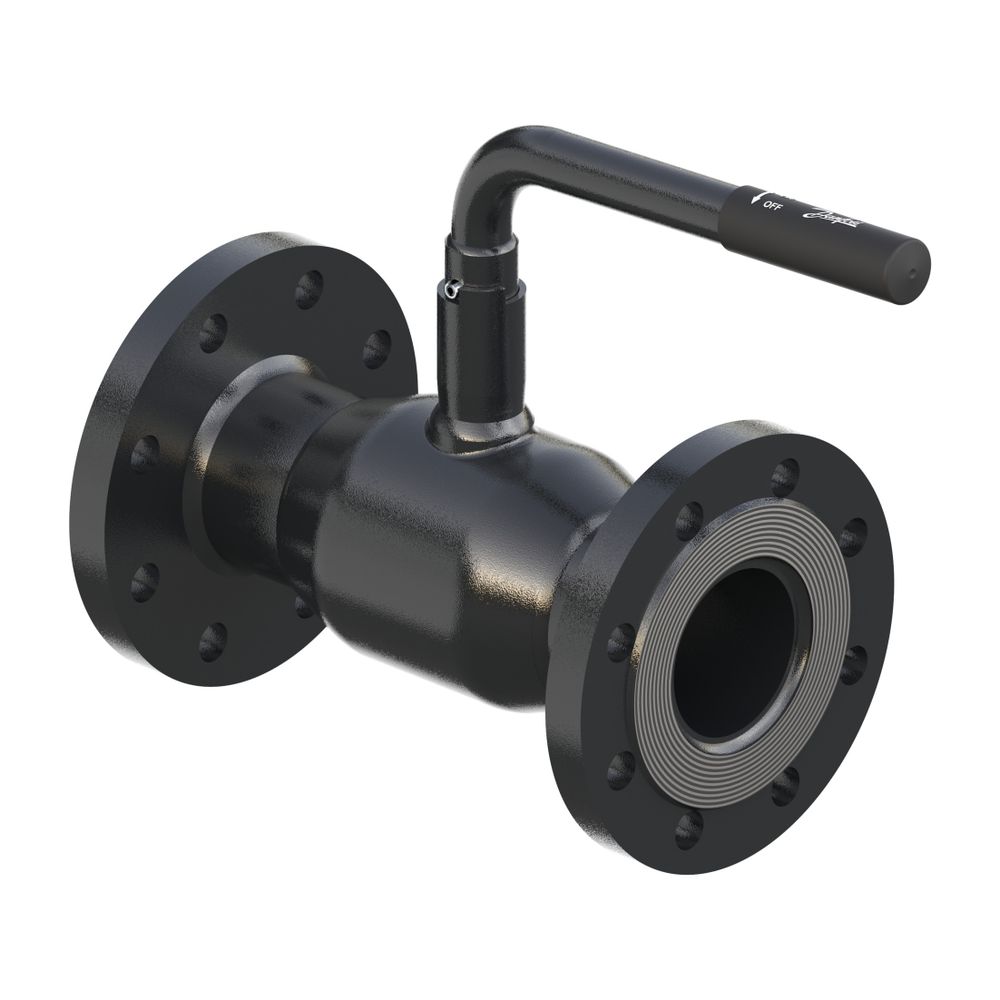

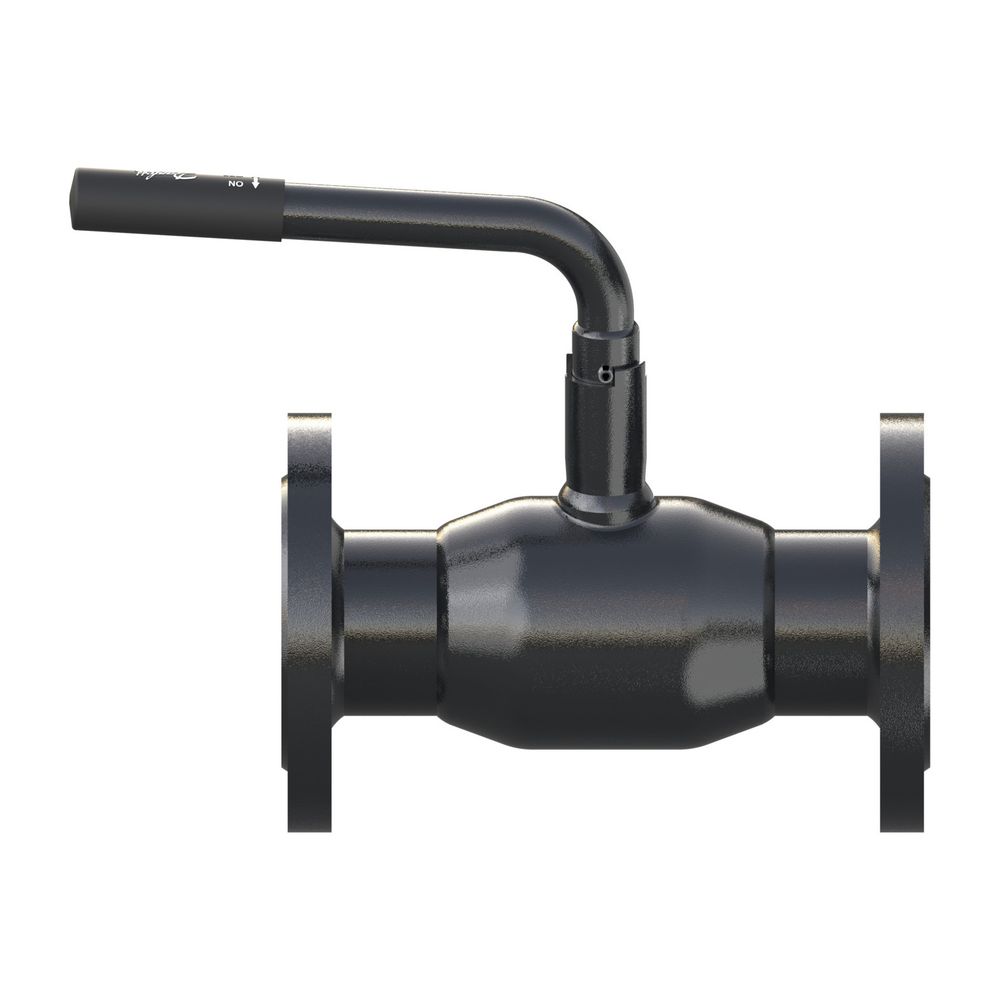

Danfoss Kugelhahn Typ JIP 125.10 DN 65, Kvs 2,0m3/h, PN 25, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 125.10 DN 65 ist eine robuste und wartungsfreie Komponente für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 65, einem Kvs-Wert von 200 m³/h und einem Nenndruck von PN 25 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Das vollverschweißte Gehäuse und die beidseitigen Flanschanschlüsse (FL - FL) ermöglichen eine sichere und einfache Integration. Eine Schaltwellenverlängerung zur Isolierung gemäß EnEV sowie ein reduzierter Durchgang sind weitere Merkmale.
Wie ist der Danfoss Kugelhahn JIP 125.10 aufgebaut?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse und Schweißenden aus P 235 GH (ähnlich St. 37), was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Kugel besteht aus rostfreiem Edelstahl X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) ist mit einer Verlängerung versehen, die eine Isolierung gemäß EnEV ermöglicht.
Welche Dichtungstechnik kommt zum Einsatz?
Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen an der Schaltwelle. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), was zu einer zuverlässigen Dichtfunktion beiträgt und den Wartungsaufwand minimiert.
Wie erfolgt die Bedienung und welche Anschlüsse sind vorhanden?
Die Betätigung des Kugelhahns erfolgt über einen L-förmigen Handhebel, der eine einfache und sichere Handhabung ermöglicht. Die Anschlüsse sind beidseitig als Flanschverbindungen mit PN 25 ausgeführt, was eine druckfeste und stabile Verbindung in Rohrleitungssystemen sicherstellt. Die Ausführung ist gerade, ohne Ventilwinkel.
Welche Qualitätsprüfungen werden durchgeführt?
Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Einhaltung hoher Qualitäts- und Sicherheitsstandards im Betrieb sicher.
Technische Daten
- Nennweite: DN 65
- Kvs Wert: 200 m³/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 290 mm
- Anschlussart: Flansch beidseitig (PN 25)
- Betätigungsart: Handhebel L-Form
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Gehäuse: P 235 GH
- Material Kugel: X5CrNi 18-10
Der Danfoss Kugelhahn Typ JIP 125.10 bietet mit seiner robusten Bauweise, der Nennweite DN 65 und dem Nenndruck PN 25 eine zuverlässige und langlebige Lösung für Heizungs-, Kälte- und Fernwärmeanwendungen. Die hochwertige Materialauswahl und die umfassenden Prüfungen stellen einen sicheren Betrieb bei Temperaturen bis 180 Grad Celsius sicher und tragen zu einer wartungsarmen Funktionalität bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3612 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3612 |
| Ausführung | gerade |
| Bedienung | Handgriff |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702424597221 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 11,686 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
