Beschreibung

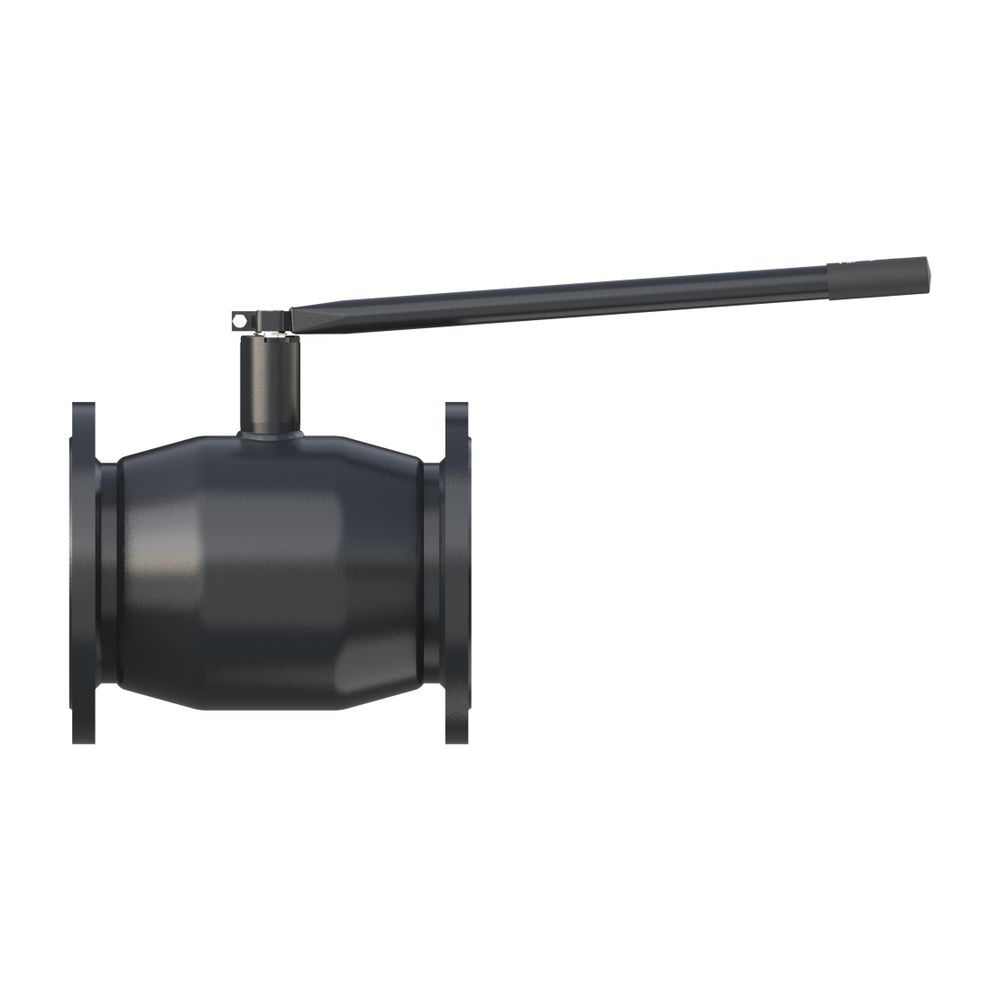

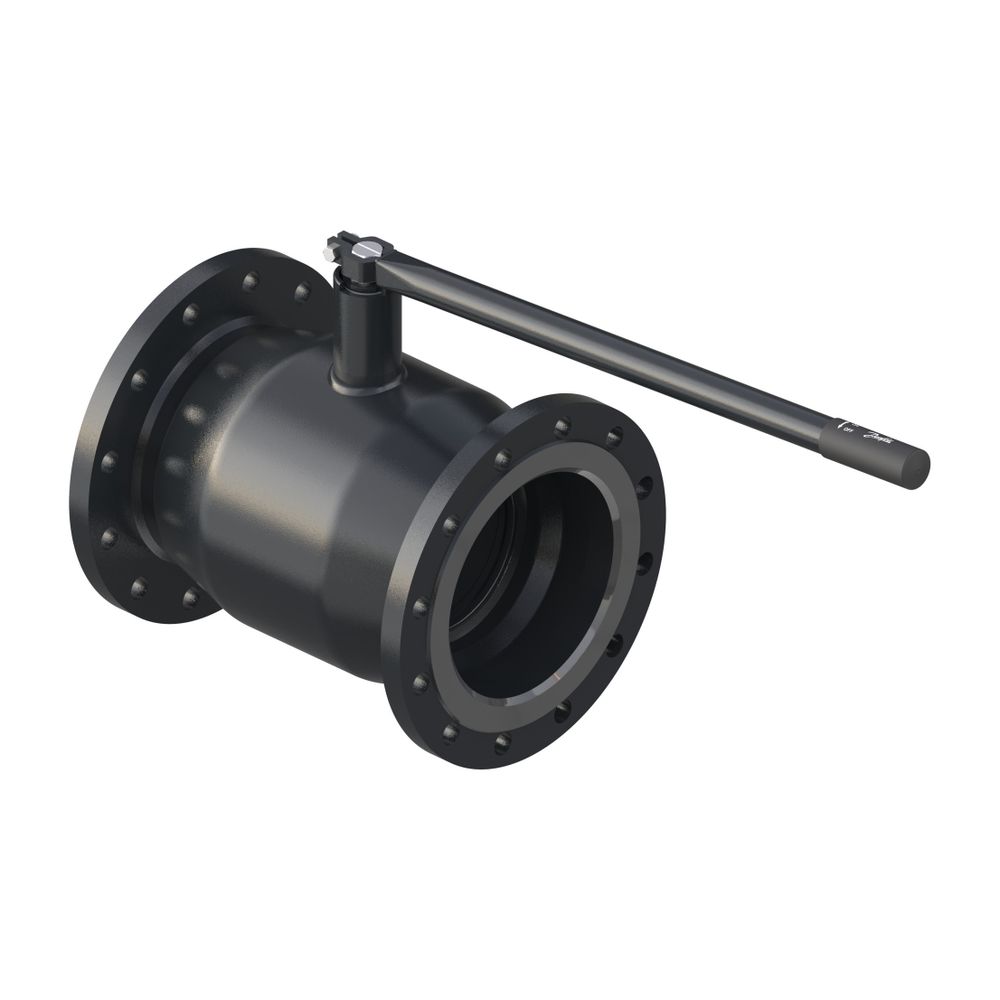

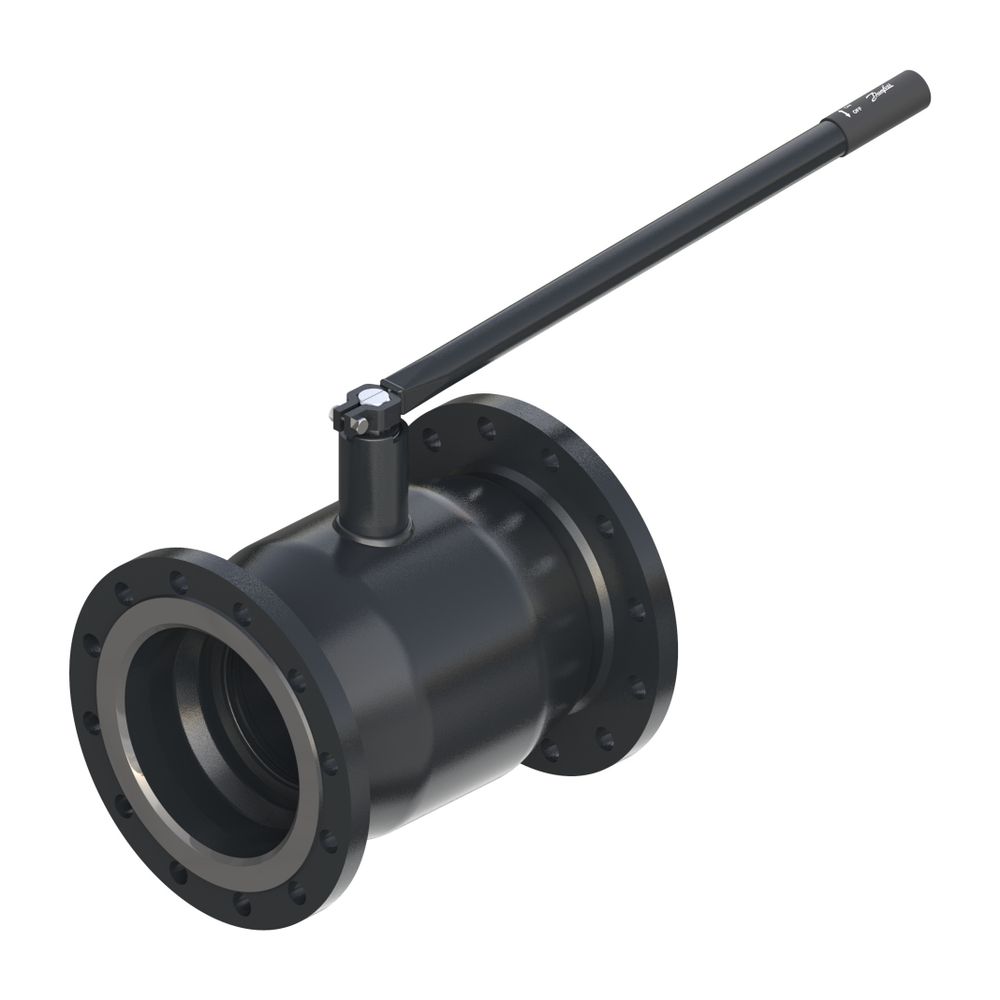

Danfoss Kugelhahn Typ JIP 125.10 DN 200, Kvs 2300m3/h, PN 25, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 125.10 ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einer Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 25 ermöglicht er eine zuverlässige Steuerung von Medienströmen. Das vollverschweißte Gehäuse und die beidseitigen Flanschanschlüsse (FL - FL) stellen eine sichere Installation sicher. Eine integrierte Schaltwellenverlängerung dient der Isolierung gemäß EnEV.
Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?
Das vollverschweißte Gehäuse des Kugelhahns besteht aus P 235 GH (ähnlich St. 37) und bietet eine hohe Stabilität. Die Kugel aus rostfreiem Edelstahl X5CrNi 18-10 (ähnlich 1.4301) ist mit einem zylindrischen Kerneinsatz ausgestattet, der einen reduzierten Durchgang ermöglicht. Die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) ist mit alterungsbeständigen und wartungsfreien Packungen aus Polytetrafluorethylen (PTFE) und Graphit abgedichtet, um eine dichte Abdichtung zur Atmosphäre sicherzustellen. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), was eine dauerhafte und zuverlässige Dichtung ermöglicht.
Welche Qualitätsstandards erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne der Typenreihe JIP durchlaufen eine umfassende Druck-, Funktions- und Dichtheitsprüfung. Diese Prüfungen erfolgen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20, um die Einhaltung hoher Qualitätsstandards sicherzustellen.
Welche Anschluss- und Betriebsmerkmale zeichnen den Kugelhahn aus?
Der Kugelhahn ist mit beidseitigen Flanschanschlüssen PN 25 ausgestattet und weist eine Baulänge von 600 mm auf. Die Nennweite beträgt DN 200 bei einem Kvs-Wert von 2300 m3/h. Er ist für einen Nenndruck von PN 25 und maximale Medientemperaturen von 180 Grad Celsius ausgelegt. Die Betätigung erfolgt manuell über einen L-förmigen Handhebel. Die Ausführung ist gerade mit einem Ventilwinkel von 0 Grad.
Technische Daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 25
- Baulänge: 600 mm
- Maximale Temperatur: 180 °C
- Anschlussart: Flansch PN 25 - Flansch PN 25
- Betätigungsart: Handhebel L-Form
- Material Gehäuse: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 125.10 bietet eine zuverlässige und wartungsfreie Lösung für die Regelung von Medienströmen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 25 ist er für anspruchsvolle Anwendungen bei Temperaturen bis 180 Grad Celsius geeignet und überzeugt durch seine robuste Bauweise und einfache Handhabung.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3617 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3617 |
| Ausführung | gerade |
| EAN-13 | 5702424597177 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 85 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
