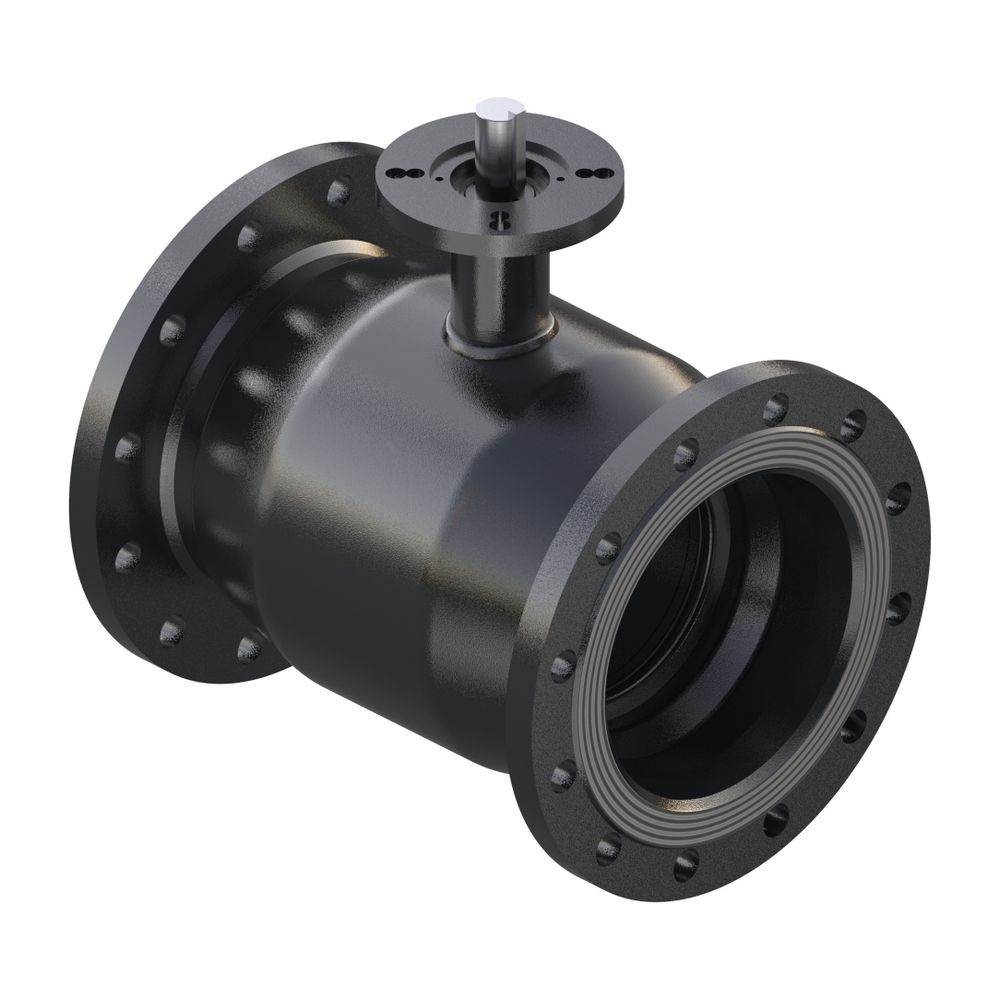

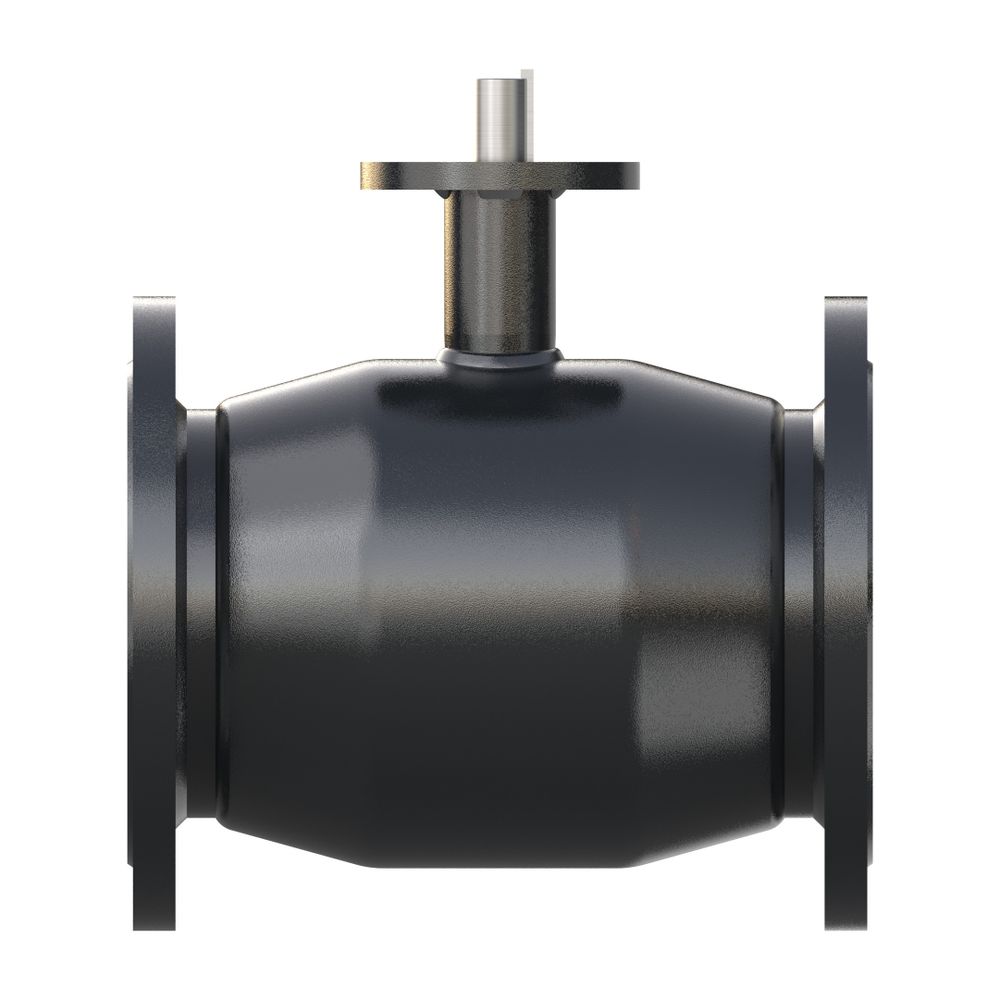

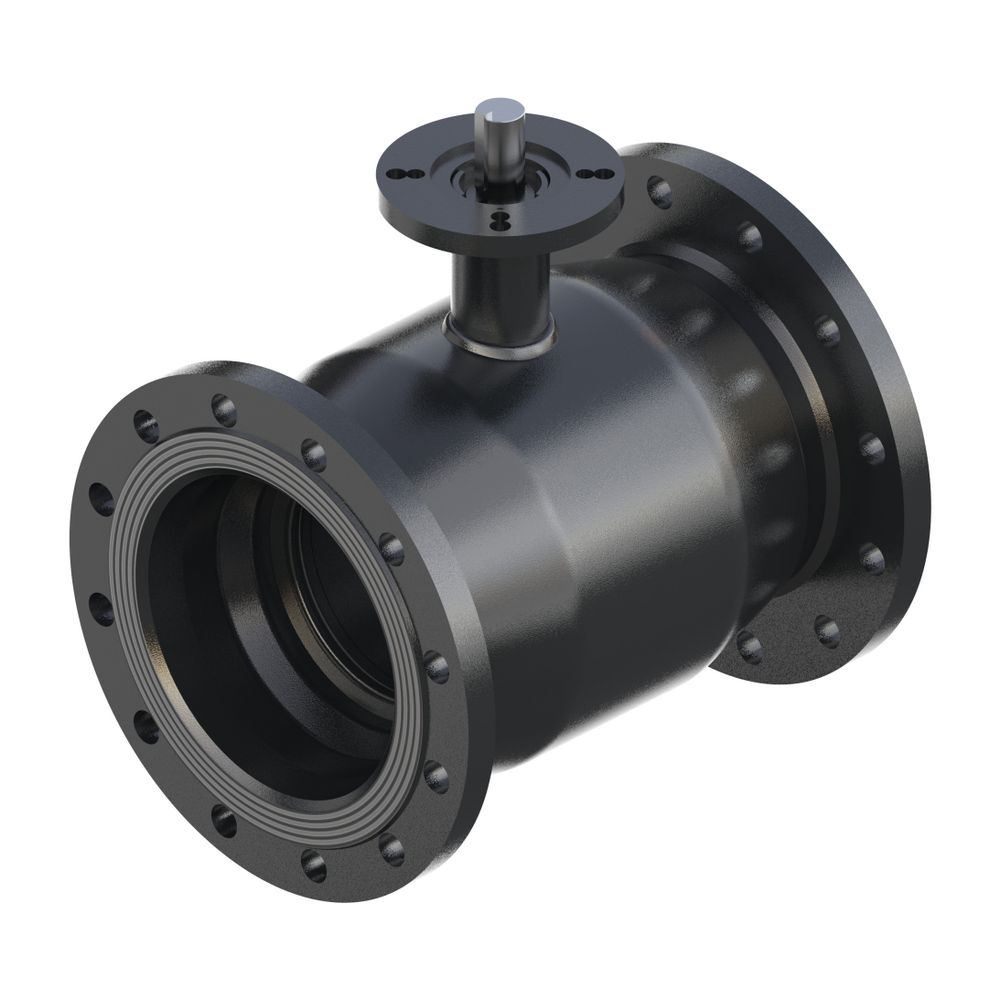

Danfoss Kugelhahn Typ JIP 125.10 G DN 200, Kvs 2300m3/h, PN 25, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 125.10 G mit einer Nennweite von DN 200 und einem Kvs-Wert von 2300 m3/h ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Das vollverschweißte, wartungsfreie Gehäuse ist für einen Nenndruck von PN 25 und eine maximale Betriebstemperatur von 180 Grad Celsius ausgelegt. Mit beidseitigen Flanschanschlüssen ermöglicht dieser Kugelhahn eine zuverlässige Integration in bestehende Rohrleitungssysteme.
Welche Merkmale zeichnen den Danfoss Kugelhahn JIP 125.10 aus?
Der Danfoss Kugelhahn Typ JIP 125.10 verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Die Konstruktion ist wartungsfrei und zeichnet sich durch einen reduzierten Durchgang aus. Eine Schaltwellenverlängerung ist zur Isolierung gemäß der Energieeinsparverordnung (EnEV) integriert. Die Kugeln sind mit einem zylindrischen Kerneinsatz ausgestattet, der zur präzisen Steuerung des Mediums beiträgt.
Welche Materialien werden für den Danfoss Kugelhahn verwendet?
Für das Gehäuse und die Schweißenden kommt P 235 GH (ähnlich St. 37) zum Einsatz. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Für die Dichtungen an der Schaltwelle wird eine Kombination aus PTFE und Graphit verwendet, um eine dauerhafte Abdichtung zu ermöglichen.
Wie ist die Dichtheit und Zuverlässigkeit des Kugelhahns sichergestellt?
Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen, die eine hohe Betriebssicherheit über lange Zeiträume bieten. Jeder Danfoss Kugelhahn Typ JIP wird einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Dies stellt die Einhaltung hoher Qualitätsstandards und eine zuverlässige Leistung im Betrieb sicher.
Wie erfolgt die Betätigung und welche Anschlüsse sind verfügbar?
Die Betätigung des Kugelhahns erfolgt über ein S-Getriebe mit Handrad, was eine einfache und präzise Steuerung ermöglicht. Der Kugelhahn ist mit beidseitigen Flanschanschlüssen PN 25 ausgestattet und weist eine Baulänge von 600 mm auf.
Technische Daten
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 600 mm
- Anschlüsse: Flansch PN 25 beidseitig
- Betätigungsart: S-Getriebe / Handrad
- Werkstoff Gehäuse: P 235 GH (ähnlich St. 37)
- Werkstoff Kugel: X5CrNi 18-10 (EN 10088)
- Dichtungsmaterial: PTFE / Graphit
Der Danfoss Kugelhahn Typ JIP 125.10 G bietet eine robuste und wartungsfreie Lösung für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Mit seiner Nennweite von DN 200, einem Nenndruck von PN 25 und einem Kvs-Wert von 2300 m3/h ist er für hohe Durchflussmengen und Betriebsanforderungen geeignet. Die sorgfältige Materialauswahl und die umfassenden Prüfungen nach EN-Normen stellen die Qualität und zuverlässige Funktion dieses Kugelhahns sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3635 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3635 |
| Ausführung | gerade |
| EAN-13 | 5702424597504 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 91 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
