Beschreibung

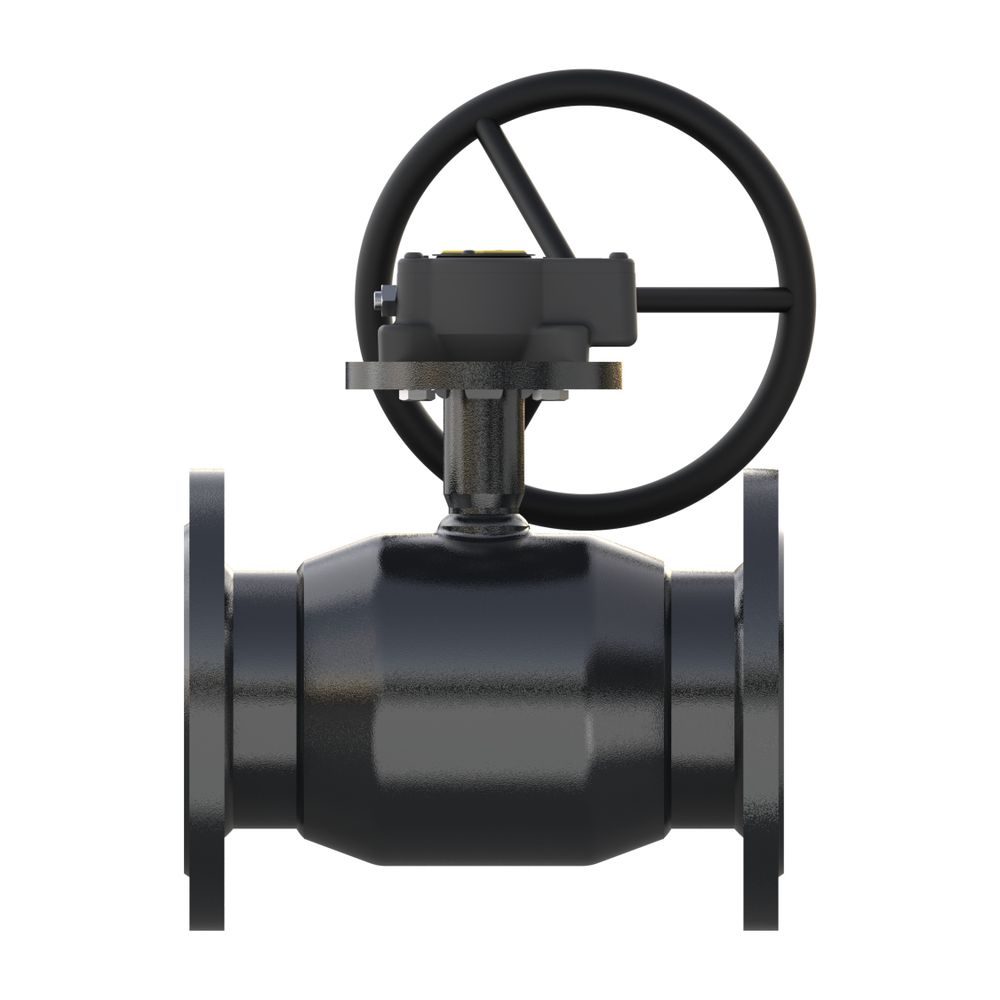

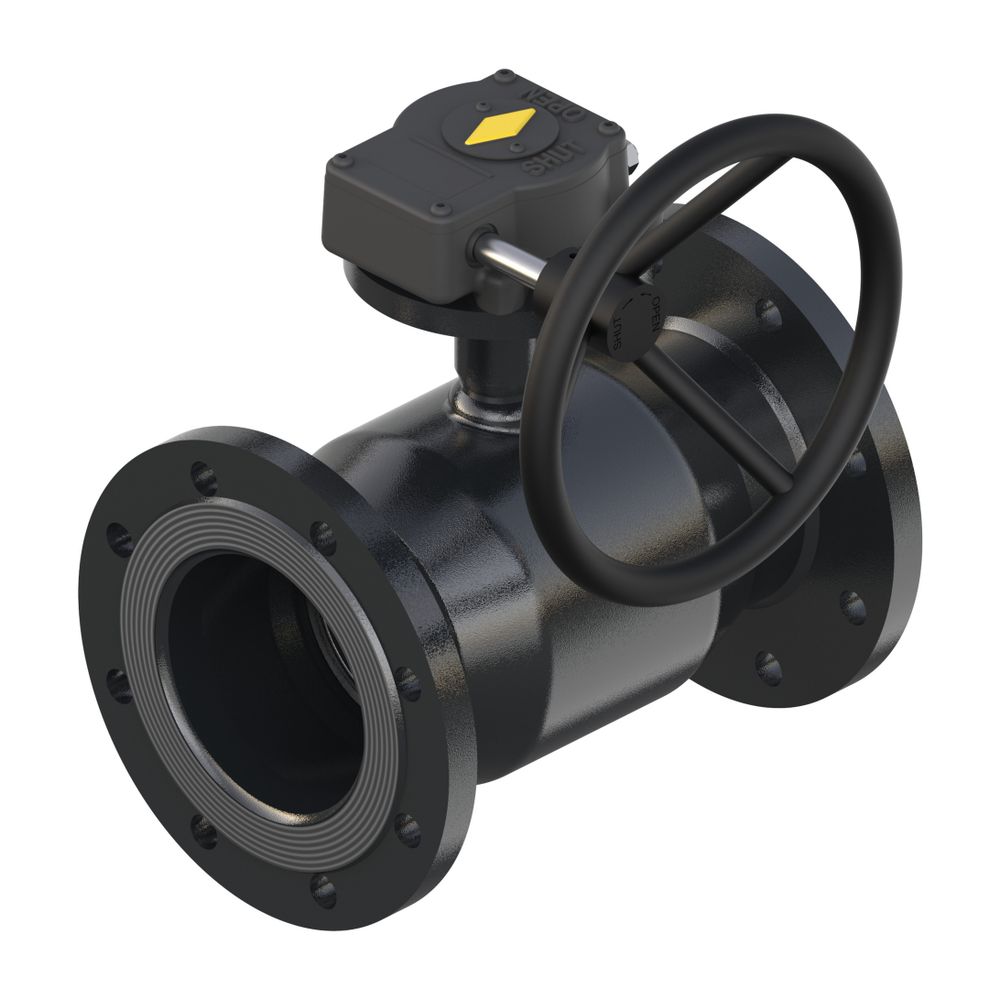

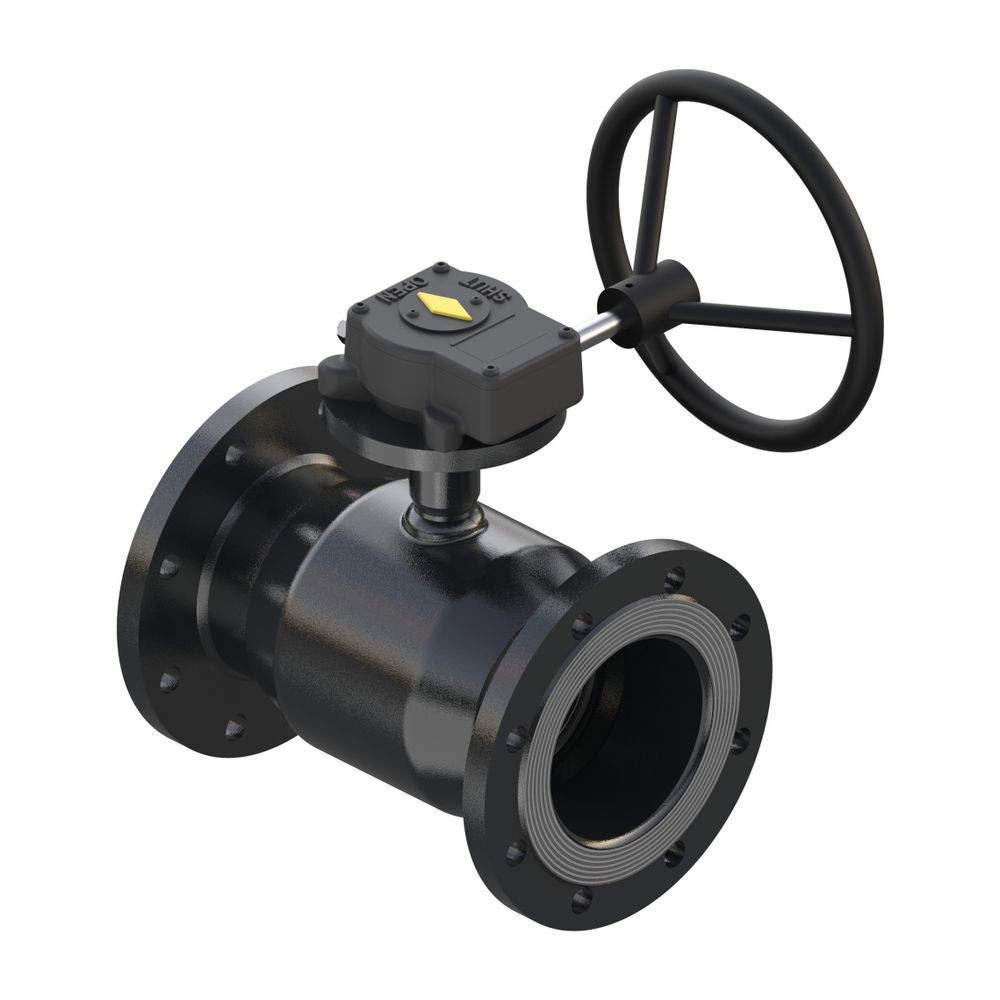

Danfoss Kugelhahn Typ JIP 125.10 G DN 150, Kvs 1900m3/h, PN 25, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 125.10 G mit Nennweite DN 150 ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Mit einem Kvs-Wert von 1900 m3/h und einem Nenndruck von PN 25 eignet sich dieser Kugelhahn für Anwendungen mit hohen Durchflussmengen und Drücken bis maximal 180 Grad Celsius. Die beidseitigen Flanschanschlüsse (FL - FL) ermöglichen eine einfache Integration in bestehende Rohrleitungssysteme.
Wie ist der Danfoss Kugelhahn Typ JIP 125.10 G konstruiert?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37), das wartungsfrei ist. Die Kugel besteht aus X5CrNi 18-10 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der den Durchgang reduziert. Die Schaltwelle aus X10CrNiS 18-9 (ähnlich 1.4305) ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV versehen. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Dichtungen aus Polytetrafluorethylen (PTFE) und Graphit.
Welche Prüfungen und Qualitätsmerkmale erfüllt der Kugelhahn?
Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) sowie EN 12266-2 (F20) unterzogen. Dies stellt die Zuverlässigkeit und Dichtheit des Ventils sicher. Der Kugelhahn ist wartungsfrei und benötigt keine besondere Verarbeitungstechnik oder Spezialwerkzeuge für die Installation.
Wie erfolgt die Betätigung und welche Anschlussarten sind vorhanden?
Die Betätigung des Kugelhahns erfolgt über ein S-Getriebe mit Handrad, was eine einfache und sichere Bedienung ermöglicht. Die Anschlüsse sind beidseitig als Flansch PN 25 ausgeführt, was eine robuste und dichte Verbindung in Rohrleitungssystemen ermöglicht. Die Ausführung ist gerade mit einem Ventilwinkel von 0 Grad.
Technische Daten
- Nennweite: DN 150
- Kvs-Wert: 1900 m3/h
- Nenndruck: PN 25
- Maximale Temperatur: 180 °C
- Baulänge: 480 mm
- Material Gehäuse: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 (ähnlich 1.4305)
- Dichtungen: PTFE / Graphit
- Betätigungsart: S-Getriebe / Handrad
Der Danfoss Kugelhahn Typ JIP 125.10 G bietet eine robuste und wartungsfreie Lösung für den Einsatz in anspruchsvollen Heizungs-, Kälte- und Fernwärmeanlagen. Mit seinem hohen Kvs-Wert von 1900 m3/h und der Auslegung für Drücke bis PN 25 sowie Temperaturen bis 180 Grad Celsius ist er für große Durchflussmengen geeignet und ermöglicht eine zuverlässige Absperrung und Steuerung des Mediums.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3634 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3634 |
| Ausführung | gerade |
| EAN-13 | 5702424597498 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 66,5 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
