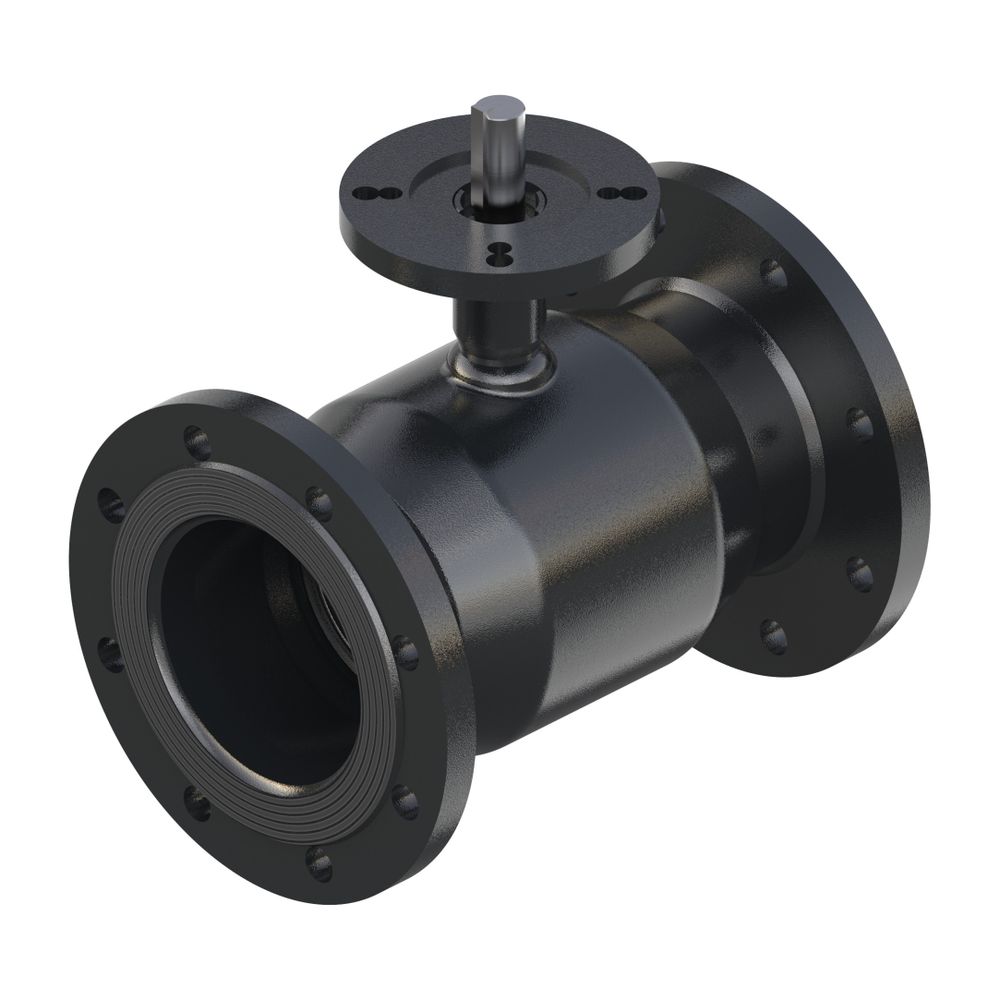

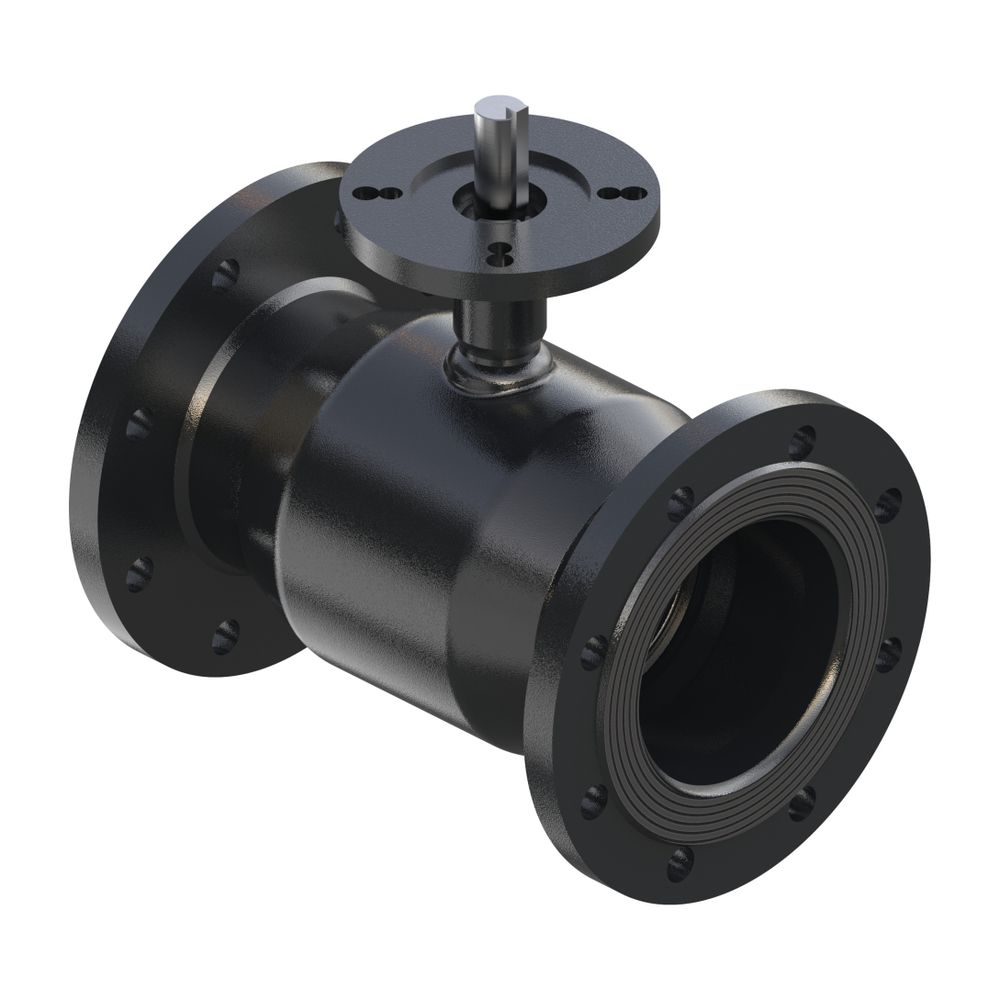

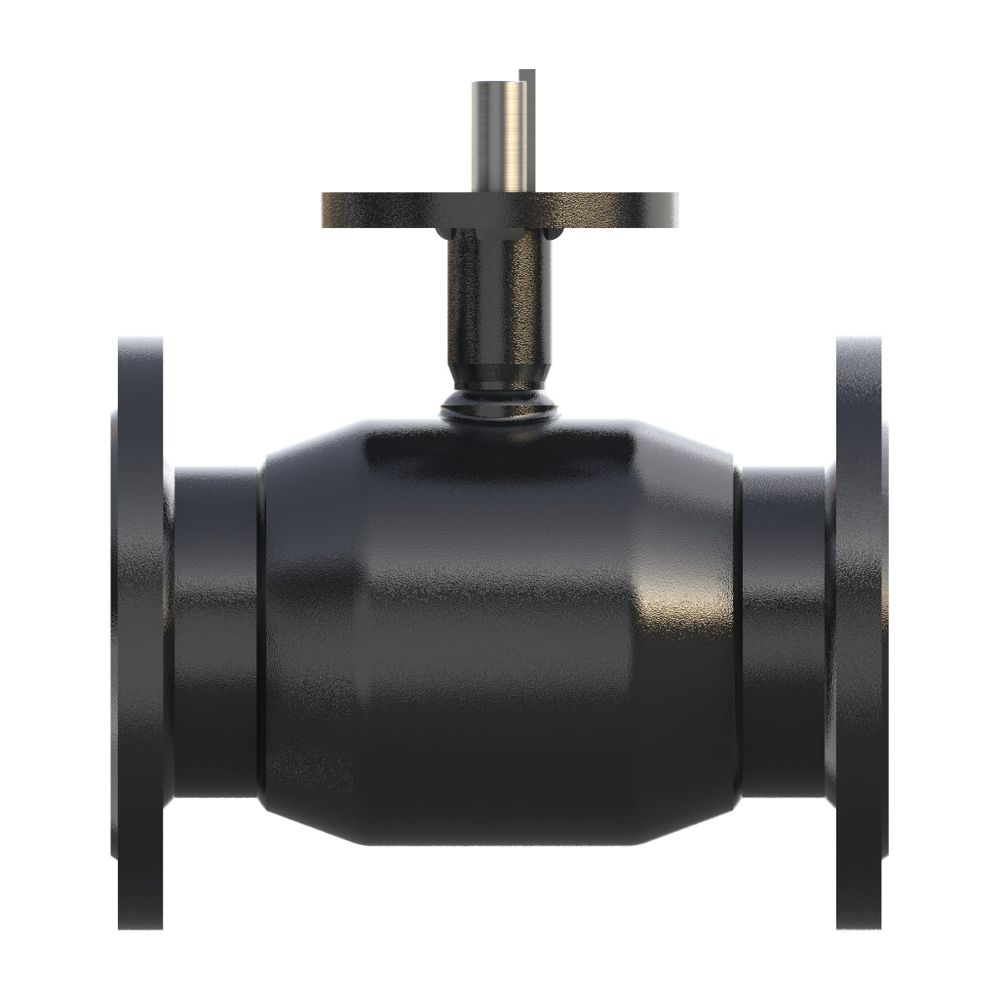

Danfoss Kugelhahn Typ JIP 116.10 A DN 80, Kvs 4,0m3/h, PN 16, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 116.10 A DN 80 ist eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einem Kvs-Wert von 470 m3/h und einem Nenndruck von PN 16 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Das vollverschweißte Gehäuse und die beidseitigen Flanschanschlüsse (FL - FL) nach PN 16 ermöglichen eine sichere und einfache Integration in Rohrleitungssysteme.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) mit Schweißenden, was eine hohe Stabilität und Langlebigkeit sicherstellt. Die Kugel besteht aus X5CrNi 18-10 Edelstahl (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der einen reduzierten Durchgang ermöglicht. Die Schaltwelle ist aus X10CrNiS 18-9 Edelstahl (ähnlich 1.4305) gefertigt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE). Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus PTFE und Graphit an der Schaltwelle.
Welche Funktionen und Prüfungen bietet der Kugelhahn Typ JIP 116.10 A?
Dieser Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Er ist für den Einsatz mit Getriebeflanschen F7 nach ISO-Norm ausgelegt, die den Aufbau von Schneckenradgetrieben oder elektrischen Dreh-/Schwenkantrieben ermöglichen. Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um eine hohe Betriebssicherheit sicherzustellen.
Für welche Einsatzbereiche ist der Danfoss Kugelhahn geeignet?
Der Kugelhahn Typ JIP 116.10 A ist ideal für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen, wo hohe Anforderungen an Druckbeständigkeit und Dichtheit bestehen. Die Ausführung mit beidseitigen Flanschanschlüssen und der Nennweite DN 80 ermöglicht den Einsatz in mittleren bis größeren Rohrleitungssystemen.
Technische Daten
- Baulänge: 280 mm
- Nennweite: DN 80
- Kvs-Wert: 470 m3/h
- Nenndruck: PN 16
- Maximale Temperatur: 180 °C
- Anschluss: Flansch PN 16 beidseitig
- Betätigungsart: Getriebeflansch F7 (ISO-Norm)
- Gehäusematerial: P 235 GH (ähnlich St. 37)
- Kugelmaterial: X5CrNi 18-10 Edelstahl (ähnlich 1.4301)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 116.10 A bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kälte- und Fernwärmeanwendungen. Mit seiner robusten Bauweise, der Nennweite DN 80, dem Kvs-Wert von 470 m3/h und dem Nenndruck PN 16 erfüllt er die Anforderungen moderner Haustechniksysteme und unterstützt eine sichere und effiziente Regelung des Mediums.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | JIP |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3643 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3643 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 16 |
| EAN-13 | 5702424597580 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 14,62 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
