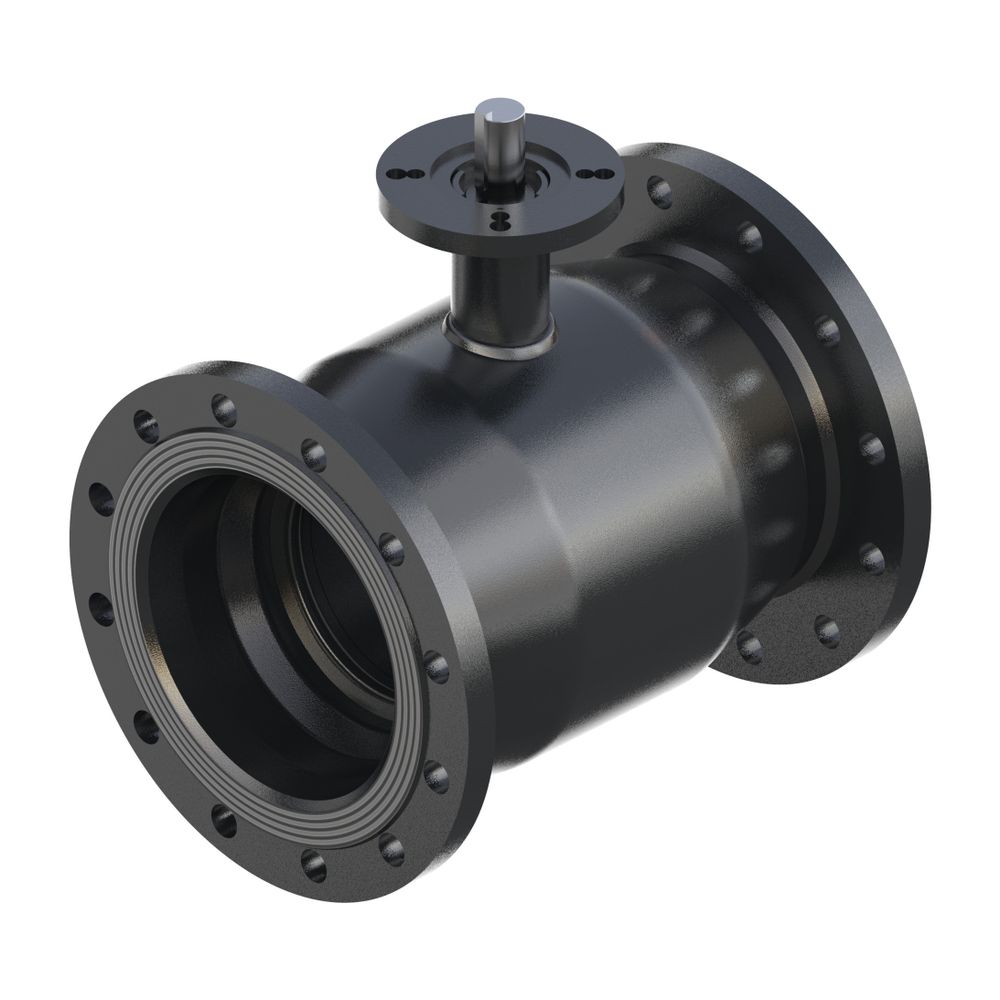

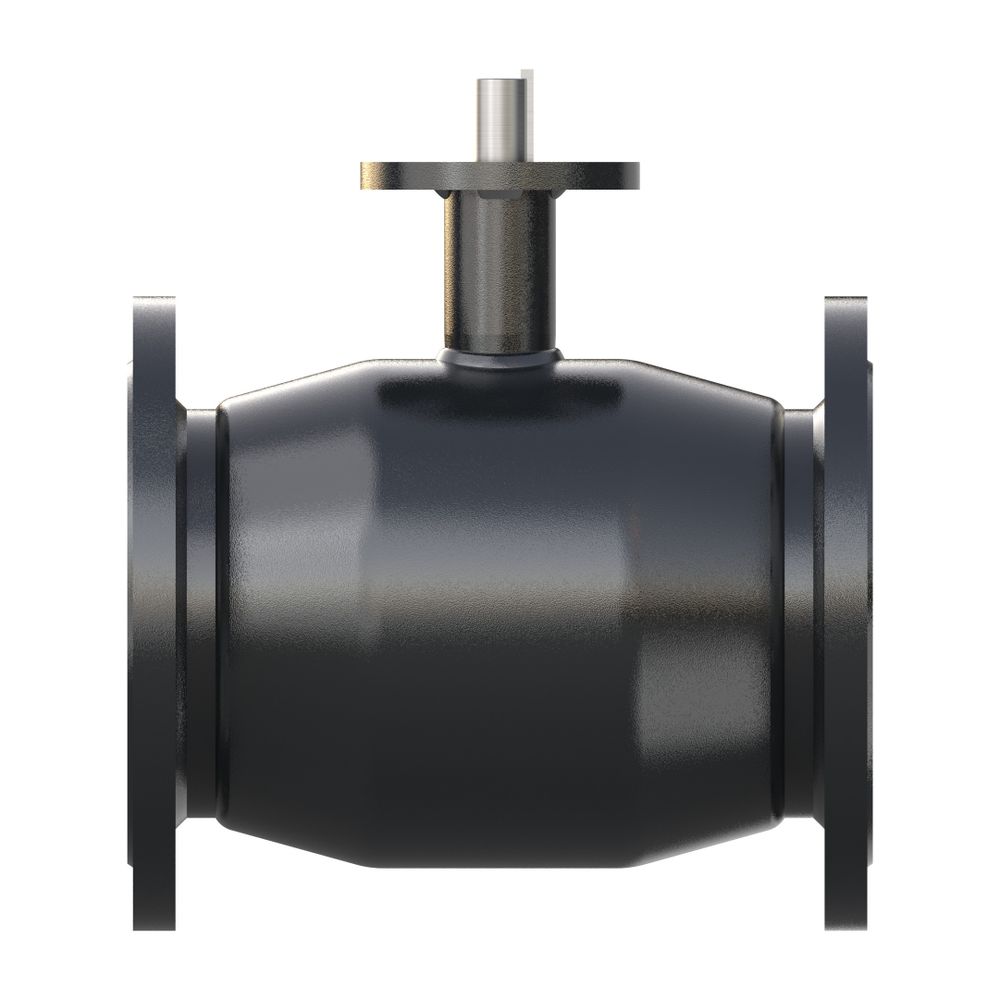

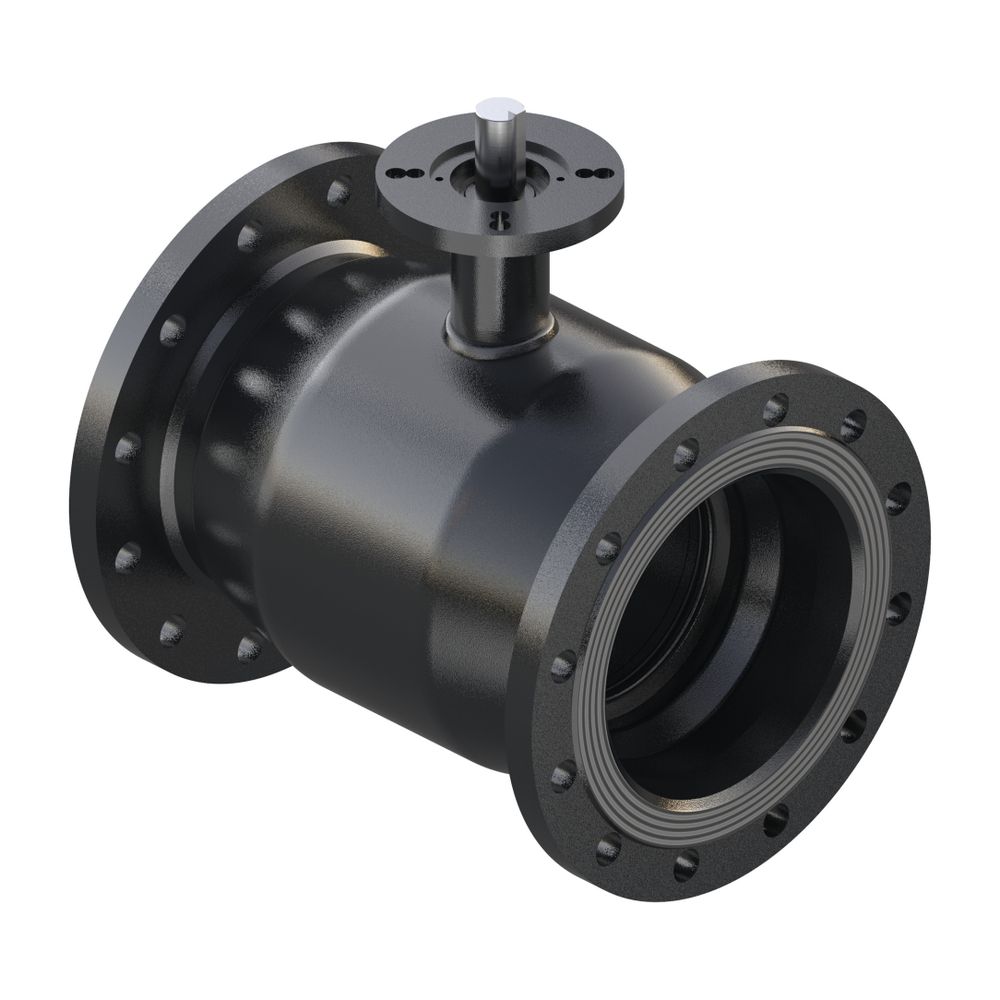

Danfoss Kugelhahn Typ JIP 116.10 A DN 200, Kvs 2300m3/h, PN 16, mit Flansch beidseitig (FL - FL)
Der Danfoss Kugelhahn Typ JIP 116.10 A DN 200 ist ein robustes und wartungsfreies Absperrventil, das speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 200, einem Kvs-Wert von 2300 m3/h und einem Nenndruck von PN 16 bietet dieser Kugelhahn eine zuverlässige Lösung für die Medienführung. Die gerade Ausführung und beidseitigen Flanschanschlüsse nach PN 16 ermöglichen eine einfache Installation, während die maximale Betriebstemperatur von 180 Grad Celsius einen breiten Anwendungsbereich abdeckt.
Wie ist der Danfoss Kugelhahn konstruiert und welche Materialien werden verwendet?
Der Kugelhahn besitzt ein vollverschweißtes Gehäuse aus P 235 GH (ähnlich St. 37) mit Schweißenden. Die Kugel besteht aus X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet, der einen reduzierten Durchgang ermöglicht. Die Schaltwelle ist aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) gefertigt. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), was eine zuverlässige Funktion der Kugeldichtung sicherstellt.
Welche besonderen Merkmale bietet der Kugelhahn für den Einsatz?
Der Danfoss Kugelhahn Typ JIP 116.10 A G ist für Heizungs-, Kälte- und Fernwärmesysteme ausgelegt. Das vollverschweißte Gehäuse ist wartungsfrei und ermöglicht eine hohe Dichtheit. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert, was die Energieeffizienz des Systems unterstützt.
Welche Prüfungen wurden durchgeführt und wie erfolgt die Betätigung?
Alle Danfoss Kugelhähne des Typs JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen, um höchste Qualitätsstandards zu erfüllen. Die Betätigung erfolgt über einen Getriebeflansch F10/F12 nach ISO-Norm, der den Aufbau von Schneckenradgetrieben oder elektrischen Dreh-/Schwenkantrieben ermöglicht.
Technische Daten
- Baulänge: 400 mm
- Nennweite: DN 200
- Kvs-Wert: 2300 m3/h
- Nenndruck: PN 16
- Maximale Temperatur: 180 °C
- Betätigungsart: Getriebeflansch F10/F12 (ISO-Norm)
- Anschlüsse: Flansch PN 16 beidseitig
- Material Gehäuse: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 (ähnlich 1.4301)
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Der Danfoss Kugelhahn Typ JIP 116.10 A DN 200 stellt eine zuverlässige und langlebige Lösung für die Medienführung in Heizungs-, Kälte- und Fernwärmesystemen dar. Seine robuste Konstruktion mit vollverschweißtem Gehäuse, die hochwertigen Materialien und die umfassenden Prüfungen nach EN-Normen ermöglichen eine hohe Betriebssicherheit und Wartungsfreiheit bei einer Nennweite von DN 200 und einem Nenndruck von PN 16.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 065N3647 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N3647 |
| Ausführung | gerade |
| EAN-13 | 5702424597634 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 65 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| WEEE-Nr. | 66490570 |
