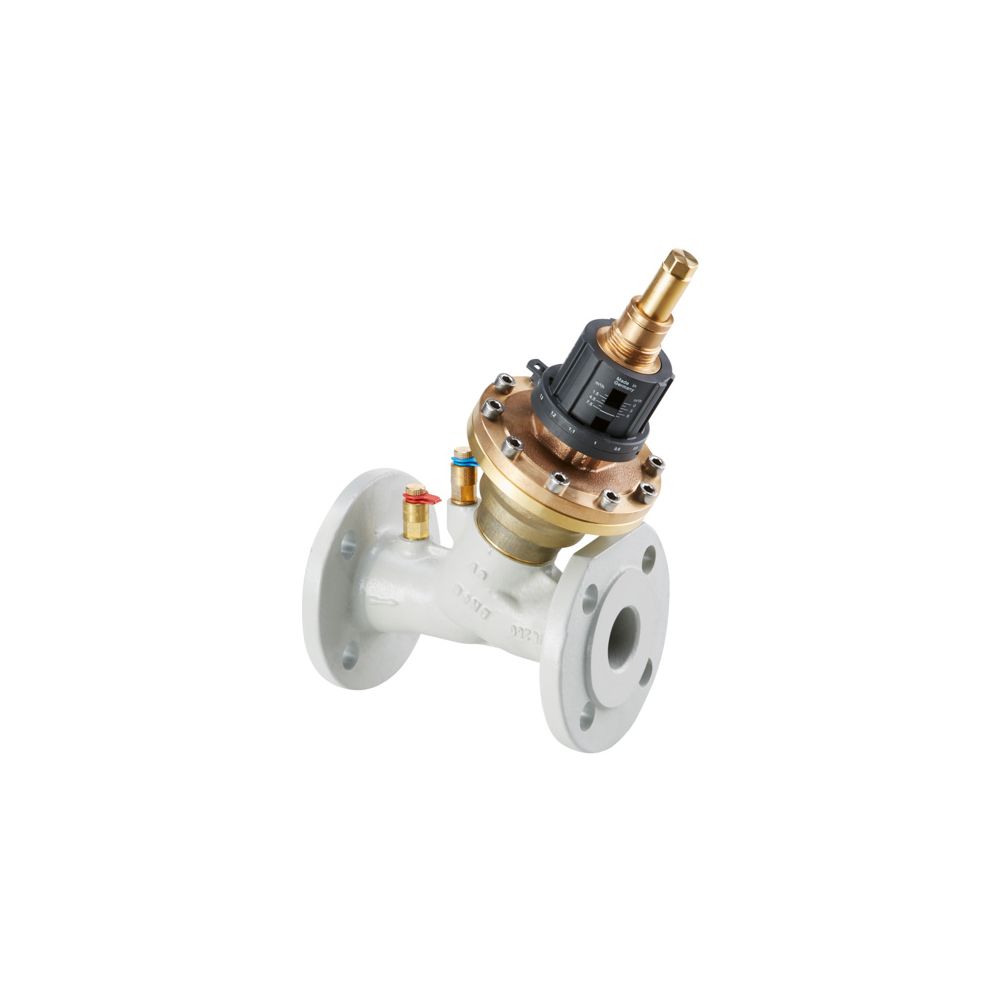

Oventrop Regulierventil Cocon QF DN 200 PN 25 beidseitig Flansch, bis 190 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 200 ist ein kombiniertes Regel- und Regulierventil, das speziell für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf entwickelt wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einer Druckstufe von PN 25 und einem Volumenstrom von 55 bis 190 m3/h eignet sich das Ventil ideal für den hydraulischen Abgleich sowie die präzise Regelung der Raumtemperatur in Verbindung mit Stellantrieben.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil fungiert als Kombination aus einem Durchflussregler und einem Regelventil. Durch die automatische Durchflussregelung wird ein effizienter hydraulischer Abgleich in komplexen Systemen wie Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren sichergestellt. Die manuelle Sollwertvorgabe ermöglicht eine exakte Anpassung an die spezifischen Anforderungen der Anlage. In Kombination mit einem Stellantrieb kann zudem die Raumtemperatur durch eine gezielte Veränderung des Durchflusses gesteuert werden.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse besteht aus robustem Gusseisen (GJL-250), was eine hohe Langlebigkeit in anspruchsvollen Umgebungen ermöglicht. Das Ventil ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Die Installation erfolgt über beidseitige Flanschanschlüsse gemäß EN 1092-2, wobei für die Montage keine Spezialwerkzeuge erforderlich sind. Zur Überwachung und Inbetriebnahme sind zwei Classic Messventile bereits am Gehäuse montiert.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 25
• Volumenstrom: 55 - 190 m3/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch
• Mediumtemperatur: -10 °C bis 120 °C
• Medieneignung: Wasser, Glykol

Das Oventrop Regulierventil Cocon QFC bietet eine zuverlässige Lösung für die präzise Durchflussregelung in großen Heiz- und Kühlsystemen. Durch die Kombination aus automatischer Durchflussbegrenzung und regelbarer Temperatursteuerung trägt es maßgeblich zur Effizienzsteigerung der Anlage bei. Mit einer Druckfestigkeit von PN 25, einem Volumenstrom von bis zu 190 m3/h und der robusten Ausführung aus Gusseisen ist das Ventil für anspruchsvolle gewerbliche Anwendungen bestens geeignet und lässt sich dank der Flanschanschlüsse unkompliziert in bestehende Rohrnetze integrieren.
