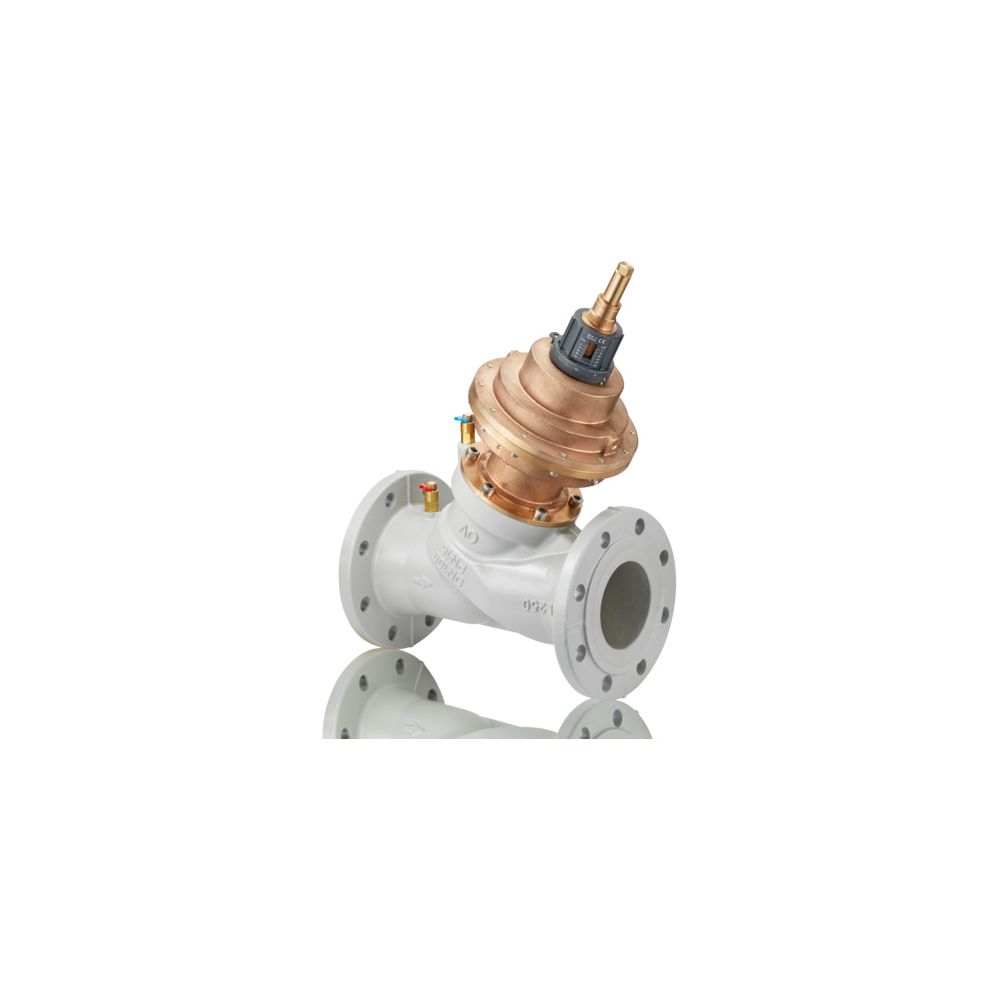

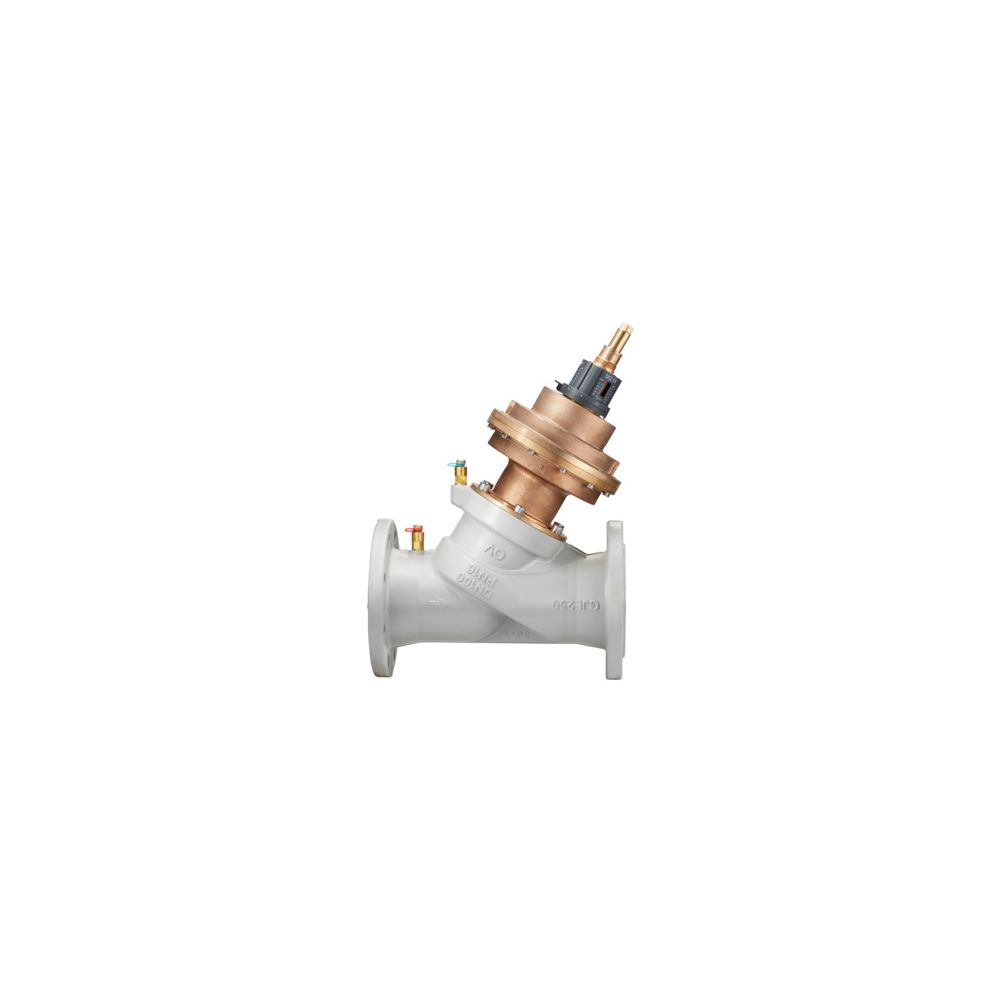

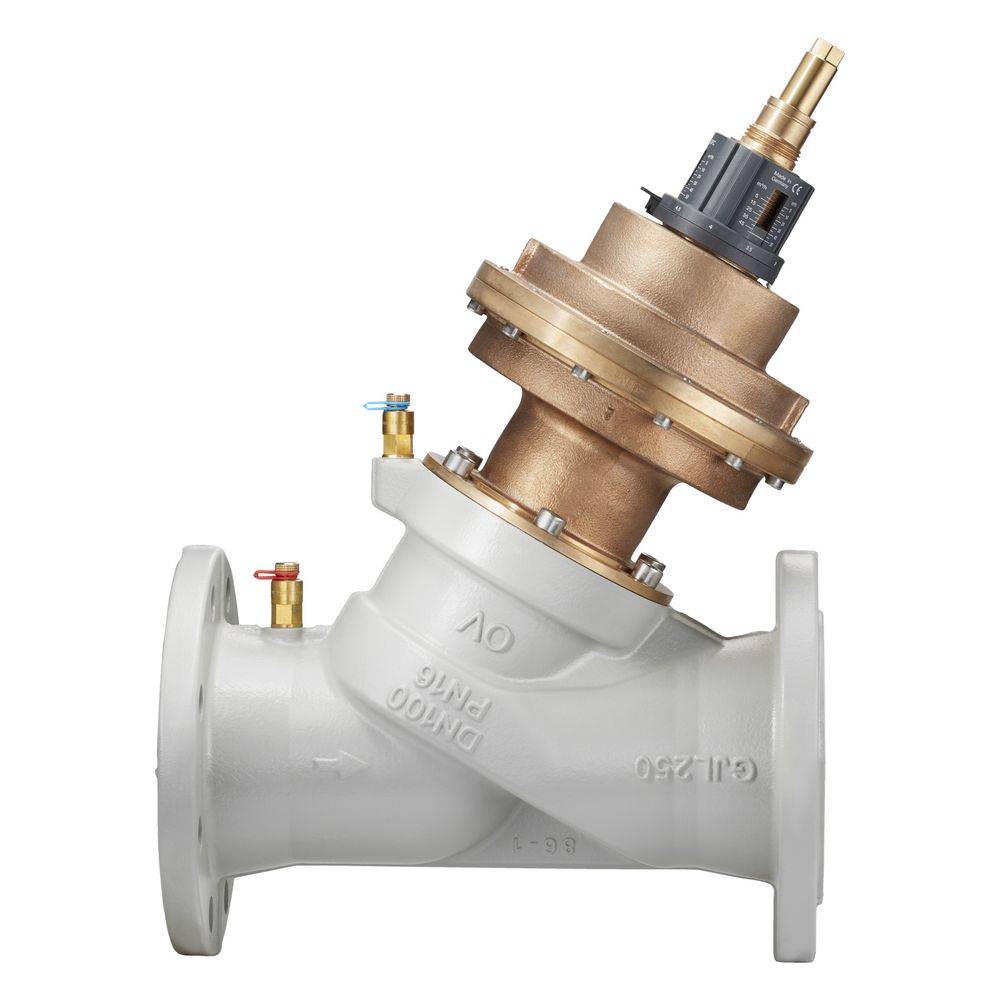

Oventrop Regulierventil Cocon QF DN 200 PN 16 DIN Flansch, bis 190 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 200 ist ein kombiniertes Regel- und Regulierventil, das für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Das aus Gusseisen gefertigte Ventil ermöglicht einen präzisen hydraulischen Abgleich und unterstützt in Verbindung mit Stellantrieben die effiziente Regelung der Raumtemperatur durch eine gezielte Durchflussanpassung.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil arbeitet als Kombination aus einem Durchflussregler und einem Regelventil. Durch die automatische Durchflussregelung wird ein konstanter hydraulischer Abgleich in Systemen wie Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren sichergestellt. Die Sollwertvorgabe lässt sich dabei manuell anpassen, um den Durchfluss exakt auf die Anforderungen der jeweiligen Anlage abzustimmen. Dies trägt zu einem stabilen Betrieb bei und optimiert die Energieeffizienz der angeschlossenen Komponenten.

Welche technischen Voraussetzungen bietet das Ventil?

Das Gehäuse besteht aus robustem Gusseisen (GJL-250) und ist für einen Betriebsdruck bis PN 16 ausgelegt. Die Flanschanschlüsse entsprechen der Norm EN 1092-2, was eine einfache Integration in bestehende Rohrleitungssysteme ermöglicht. Das Ventil ist für den Einsatz mit Wasser sowie Glykolgemischen geeignet und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Mit einem Volumenstrom von 55 bis 190 m3/h ist es für anspruchsvolle Anwendungen in der Gebäudetechnik ausgelegt.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Volumenstrom: 55 - 190 m3/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch nach EN 1092-2
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Baulänge: 600 mm
• Bauhöhe: 565 mm

Das Oventrop Cocon QFC bietet eine zuverlässige Lösung für den hydraulischen Abgleich in großen Heiz- und Kühlsystemen. Durch die Kombination aus automatischer Durchflussregelung und präziser Regelbarkeit unterstützt es einen effizienten Anlagenbetrieb. Mit einer Kapazität von bis zu 190 m3/h, einer Druckfestigkeit von PN 16 und der Eignung für Temperaturen zwischen -10 °C und 120 °C ist das Ventil für vielfältige gewerbliche Anwendungen in der Haustechnik bestens geeignet.
