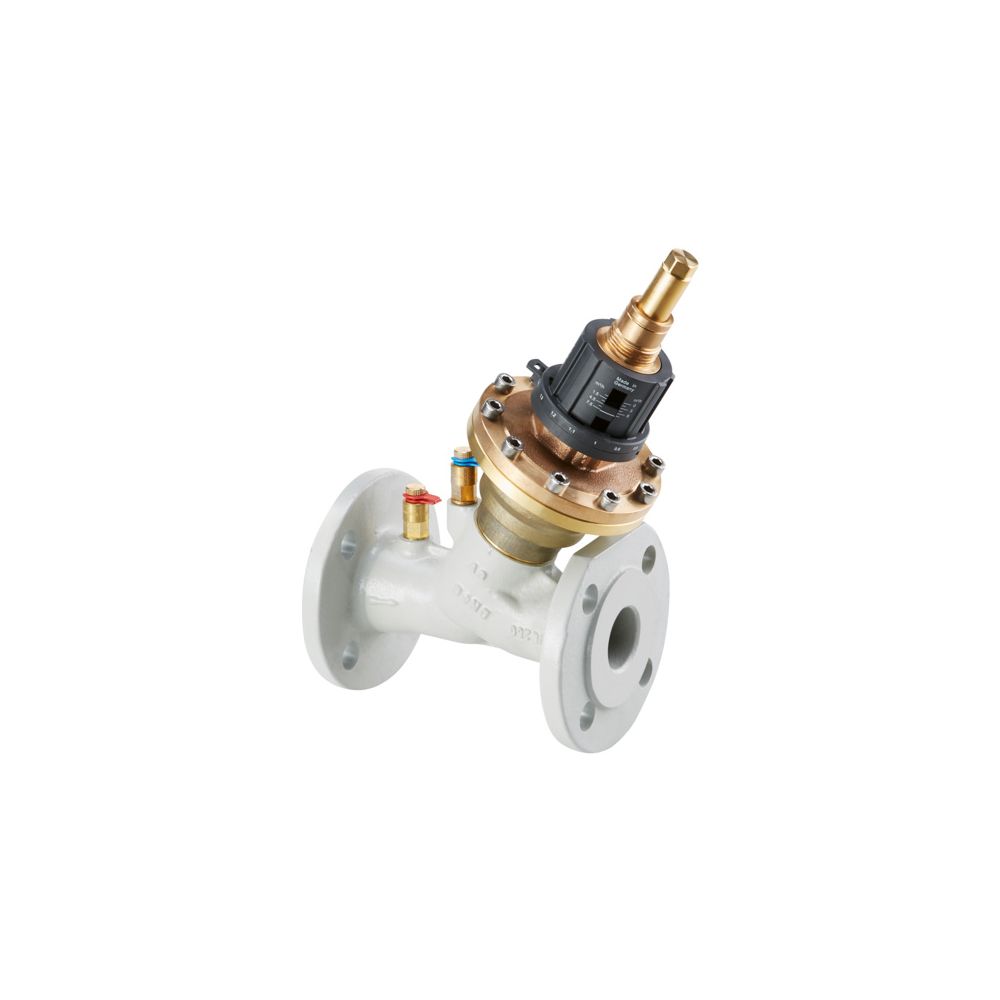

Oventrop Regulierventil Cocon QF DN 100 PN 25 beidseitig Flansch, bis 50 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 100 ist ein kombiniertes Regel- und Regulierventil, das für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert wurde. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Mit einer Druckstufe von PN 25 und einem Volumenstrom von 12,5 bis 50 m3/h eignet sich das Ventil ideal für den hydraulischen Abgleich sowie die präzise Raumtemperaturregelung in Anlagen wie Zentralheizungen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil arbeitet als Kombination aus einem Durchflussregler und einem Regelventil. Durch die automatische Durchflussregelung wird ein effizienter hydraulischer Abgleich im System sichergestellt. Die Sollwertvorgabe lässt sich dabei manuell anpassen, um den Durchfluss exakt auf die Anforderungen der jeweiligen Anlage abzustimmen. In Verbindung mit optionalen Stellantrieben ermöglicht das Ventil zudem eine bedarfsgerechte Regelung der Raumtemperatur, indem der Durchfluss dynamisch verändert wird.

Welche technischen Eigenschaften zeichnen das Ventil aus?

Das Gehäuse des Cocon QFC besteht aus robustem Gusseisen (GJL-250), was eine hohe Langlebigkeit in anspruchsvollen Systemumgebungen ermöglicht. Das Ventil ist für den Betrieb mit Wasser sowie Glykolgemischen ausgelegt und deckt einen Temperaturbereich von -10 °C bis 120 °C ab. Die Installation erfolgt über beidseitige Flansche nach EN 1092-2, wobei für die Montage keine Spezialwerkzeuge erforderlich sind. Zwei bereits montierte Classic Messventile erleichtern die Inbetriebnahme und Überprüfung der Anlage.

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 25
• Volumenstrom: 12,5 - 50 m3/h
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch
• Mediumtemperatur: -10 °C bis 120 °C
• Medien: Wasser, Glykol

Das Oventrop Regulierventil Cocon QFC bietet eine zuverlässige Lösung für die automatische Durchflussregelung in komplexen Heiz- und Kühlsystemen. Durch die Kombination aus präziser hydraulischer Abgleichfunktion und flexibler Temperaturregelung mittels Stellantrieben steigert es die Effizienz der Anlage. Mit einer Druckfestigkeit von PN 25, einem Volumenstrom von bis zu 50 m3/h und der robusten Ausführung aus Gusseisen ist es für den dauerhaften Einsatz in geschlossenen Wasserkreisläufen optimal geeignet.
