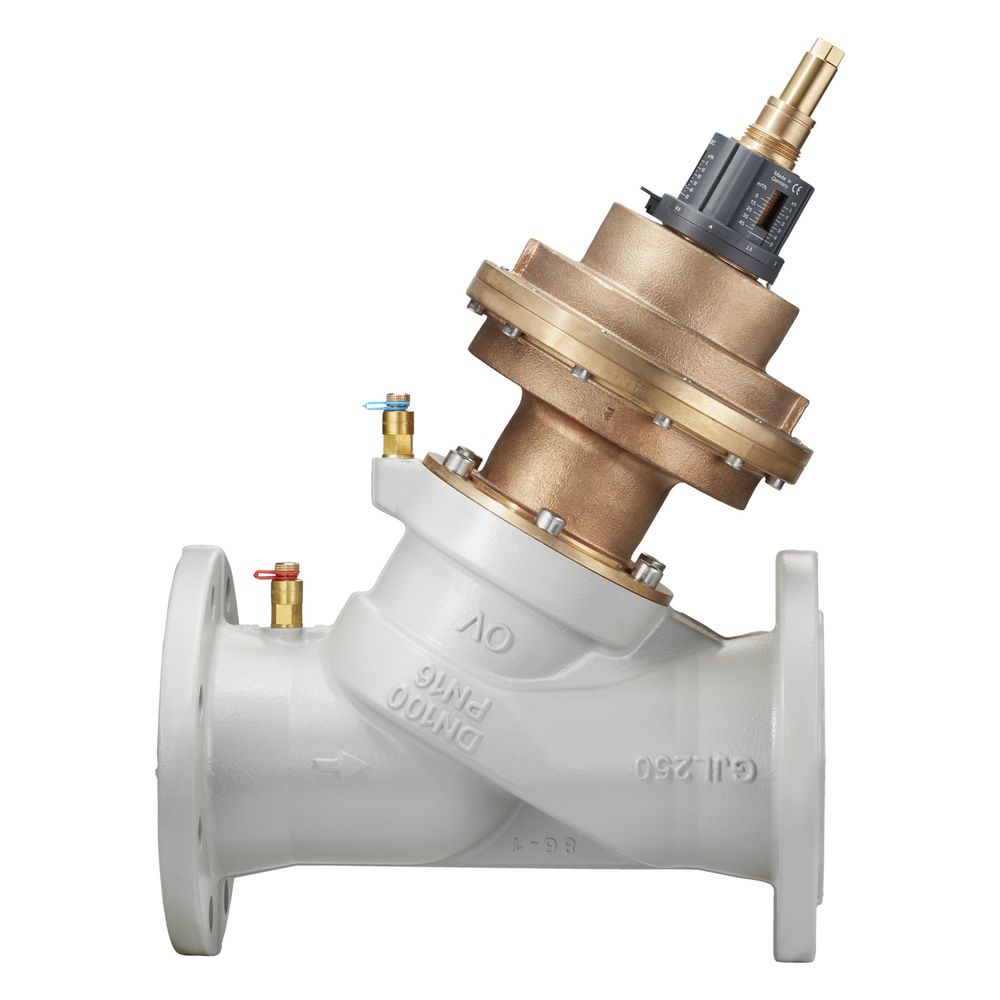

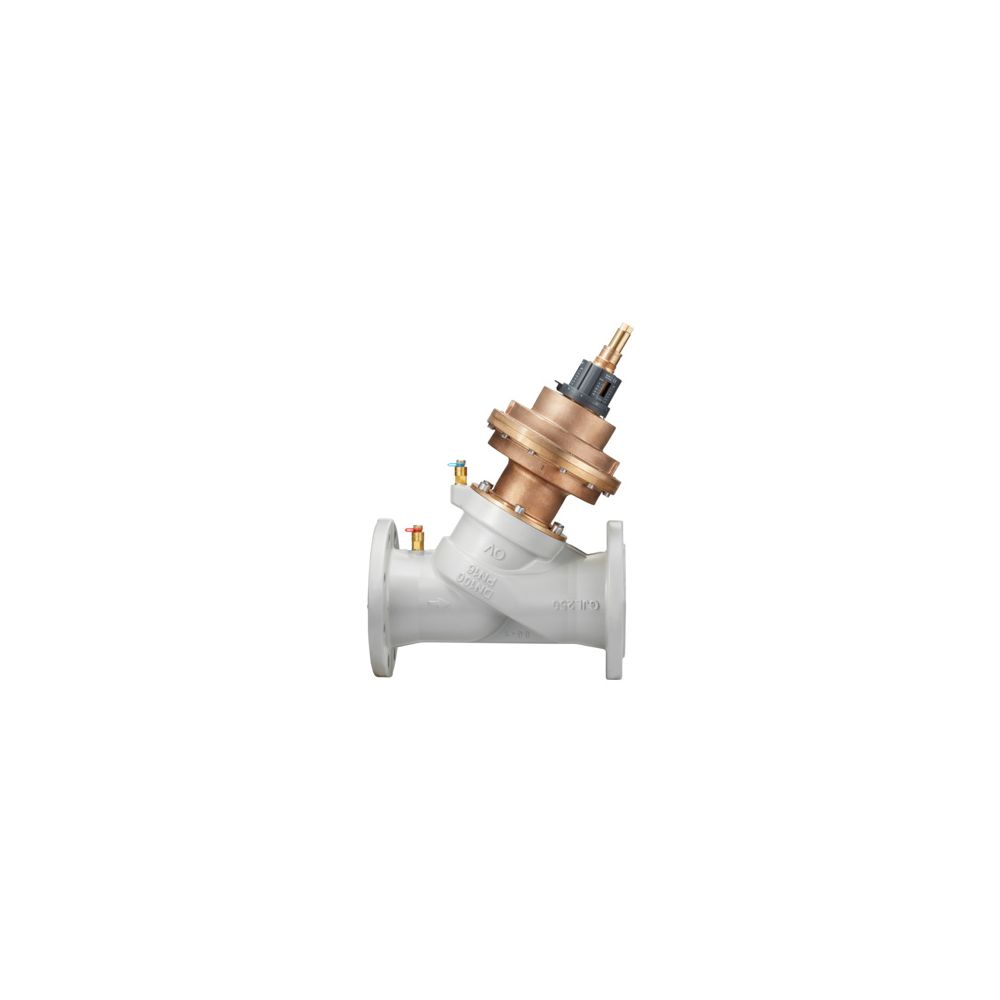

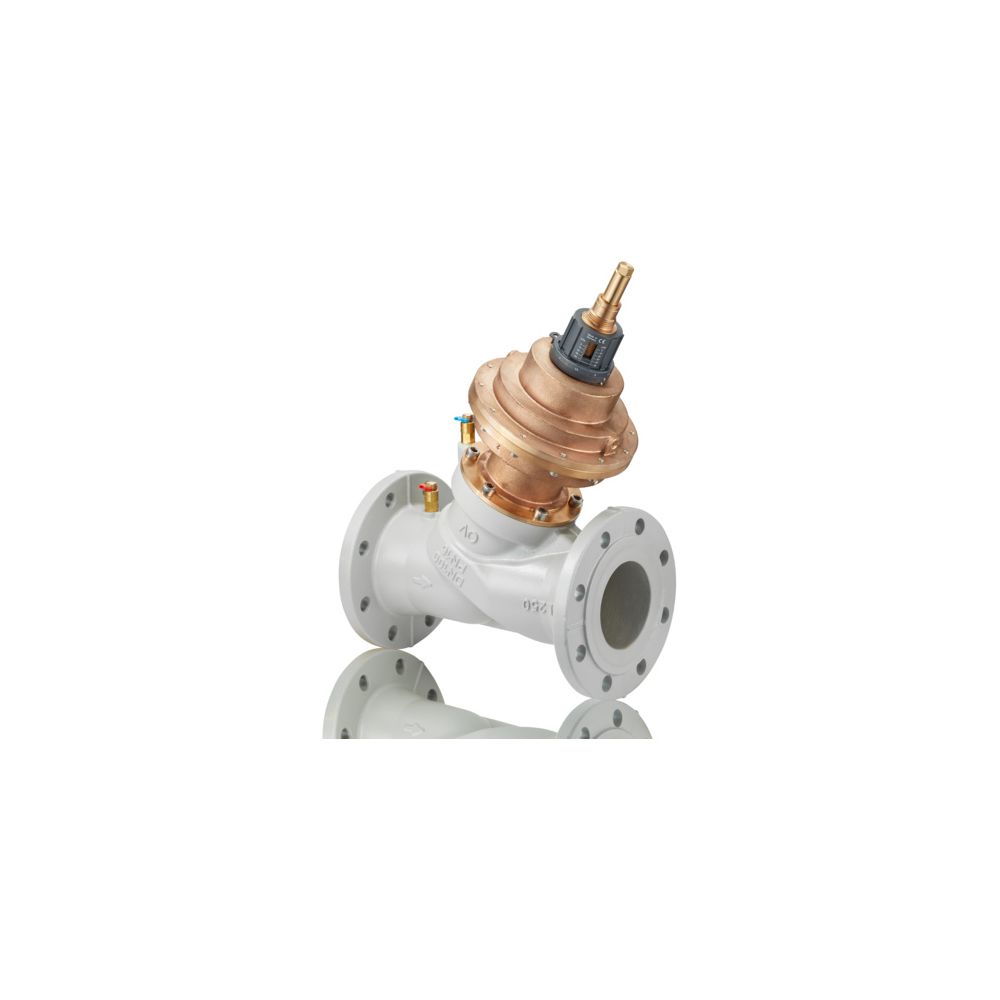

Oventrop Regulierventil Cocon QF DN 100 PN 16 DIN Flansch, bis 50 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 100 ist ein kombiniertes Regel- und Regulierventil für den Einsatz in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Das aus robustem Gusseisen gefertigte Ventil ermöglicht einen präzisen hydraulischen Abgleich und unterstützt in Verbindung mit Stellantrieben die effiziente Regelung der Raumtemperatur durch eine gezielte Durchflussanpassung.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil arbeitet als druckunabhängiger Durchflussregler, der Schwankungen im System automatisch ausgleicht. Durch die Kombination aus Durchflussregelung und Regelventil wird sichergestellt, dass die gewünschten Volumenströme in Anlagen wie Zentralheizungen, Fußbodenheizungen, Kühldecken oder Gebläsekonvektoren konstant gehalten werden. Die manuelle Sollwertvorgabe erlaubt dabei eine exakte Anpassung an die spezifischen Anforderungen des jeweiligen Systems. Dies trägt maßgeblich zu einem stabilen Betrieb der gesamten Anlage bei.

Welche technischen Voraussetzungen bietet das Ventil?

Das Cocon QFC ist für einen Volumenstrom von 12,5 bis 50 m3/h ausgelegt und für den Betrieb mit Wasser sowie Glykolgemischen geeignet. Die Konstruktion aus Gusseisen (GJL-250) ermöglicht eine hohe Stabilität. Mit einer Druckstufe von PN 16 und Flanschanschlüssen nach EN 1092-2 ist das Ventil für anspruchsvolle Anwendungen ausgelegt. Der zulässige Temperaturbereich für den Dauerbetrieb erstreckt sich von -10 °C bis 120 °C, wobei ein maximaler Differenzdruck von 400 kPa bewältigt wird.

Technische Daten

• Nenndurchmesser: DN 100
• Volumenstrom: 12,5 - 50 m3/h
• Druckstufe: PN 16
• Anschlussart: Flansch nach EN 1092-2
• Werkstoff: Gusseisen (GJL-250)
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Baulänge: 350 mm
• Bauhöhe: 405 mm

Das Oventrop Cocon QFC überzeugt durch seine zuverlässige Kombination aus automatischer Durchflussregelung und präziser Temperatursteuerung. Mit einem Volumenstrom von bis zu 50 m3/h und der robusten Ausführung in DN 100 eignet es sich ideal für komplexe Heiz- und Kühlsysteme. Die einfache Integration in bestehende Anlagen sowie die Eignung für Glykol machen es zu einer flexiblen Lösung für den hydraulischen Abgleich, die einen effizienten Anlagenbetrieb sicherstellt.
