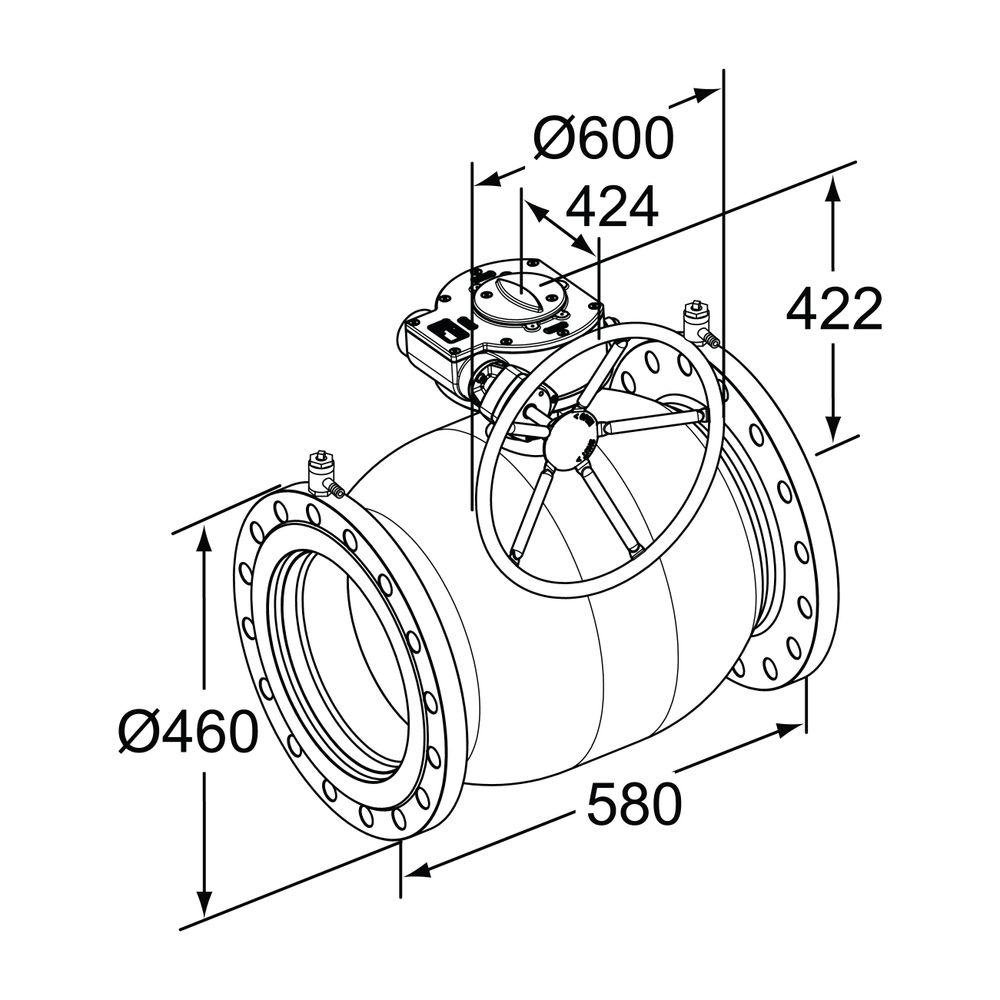

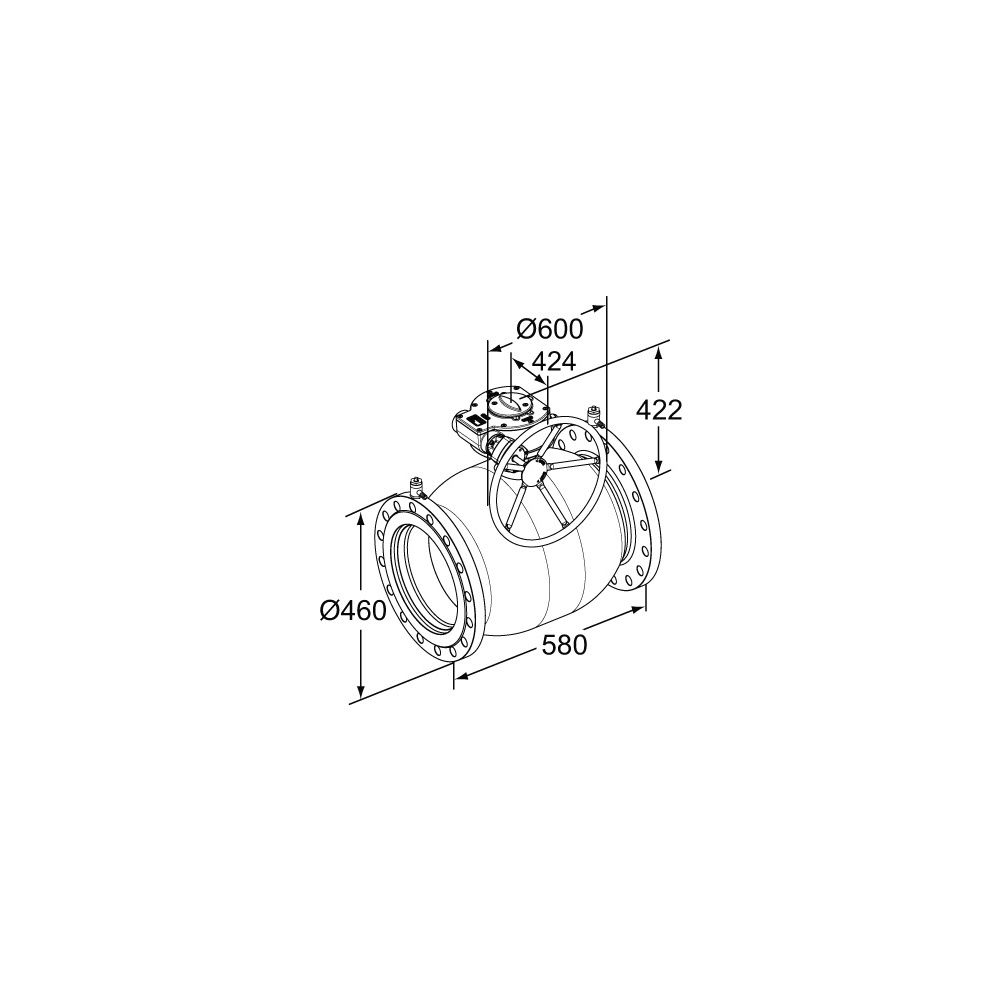

IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 300 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein manuell betriebenes Einregulierungsventil aus Stahl mit Flanschanschluss. Es ist für den Nenndurchmesser DN 300 und die Druckklasse PN 16 ausgelegt. Dieses Ventil zeichnet sich durch hohe Korrosionsfestigkeit aus und ist vielseitig in Heizungs- und Kälteanlagen einsetzbar, insbesondere mit sauerstofffreiem Wasser und Glykol. Es ermöglicht Funktionen wie Einregulieren, Voreinstellen, Messen und Absperren.

Welche Funktionen bietet das IMI TA Strangregulierventil?

Das IMI TA Strangregulierventil TA-BVS 143 bietet umfassende Funktionen für die präzise Steuerung von Heizungs- und Kälteanlagen. Es ermöglicht das Einregulieren mit einer gleichprozentigen Kennlinie, das Voreinstellen von Durchflussmengen, das Messen relevanter Parameter sowie das sichere Absperren von Leitungsabschnitten. Die Bedienung erfolgt über ein manuelles Getriebe. Für die Messung ist das Ventil mit Messnippeln aus Messing und einem Messanschluss ausgestattet, ergänzt durch einen Standanzeiger zur visuellen Kontrolle.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Strangregulierventil TA-BVS 143 ist für den Einsatz mit sauberen Heizungs- oder Kühlmedien konzipiert. Dazu gehören sauerstofffreies Wasser und Glykolgemische. Die maximale Betriebstemperatur beträgt 200 °C, wobei das Ventil nicht für Dampfanwendungen geeignet ist. Die minimale Betriebstemperatur liegt bei -20 °C. Bei Temperaturen unter -20 °C wird empfohlen, den Hersteller IMI Hydronic Engineering zu kontaktieren.

Aus welchen Materialien besteht das TA-BVS 143?

Die hochwertige Materialauswahl des IMI TA Strangregulierventils TA-BVS 143 trägt zu einer langen Lebensdauer und hohen Beständigkeit bei. Das Gehäuse besteht aus Stahl P235GH (1.0345). Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt, während die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305) besteht. Für die Abdichtung der Spindel wird FPM verwendet, und die Kugelabdichtung erfolgt durch gehärtetes PTFE. Die Messnippel sind aus Messing und die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1.

Welche Anschluss- und Ausstattungsmerkmale sind entscheidend?

Das Strangregulierventil ist als Flanschausführung konzipiert, wobei Anschluss 1 und Anschluss 2 als Flansche ausgeführt sind. Die Flansche entsprechen den Normen EN 1092-1 und ISO 7005-1. Das Ventil ist mit einem Messanschluss inklusive Messnippel und einem Standanzeiger ausgestattet. Ein Thermometer, ein Entleerungsventil oder verlängerte Messnippel sind bei diesem Modell nicht vorgesehen.

Technische Daten

• Typ: TA-BVS 143
• Nenndurchmesser: DN 300
• Druckklasse: PN 16
• Kvs-Wert: 1840
• Anschlussart: Flansch
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Werkstoff Kugel: Edelstahl EN X5CrNi18-10 (1.4301)
• Werkstoff Spindel: Edelstahl EN X8CrNiS18-9 (1.4305)
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C

Das IMI TA Strangregulierventil TA-BVS 143 bietet eine zuverlässige Lösung für die präzise Durchflussregelung in Heizungs- und Kälteanlagen. Mit seinem robusten Stahlgehäuse, dem Nenndurchmesser DN 300 und der Druckklasse PN 16 ist es für anspruchsvolle Anwendungen ausgelegt. Die vielfältigen Funktionen wie Einregulieren, Voreinstellen, Messen und Absperren, kombiniert mit einem Kvs-Wert von 1840, ermöglichen eine effiziente und genaue Systemoptimierung.
