IMI TA Strangregulierventil TA-BVS 143, Nennweite DN 100 Nenndruck PN 16, Flansche, Stahl

Das IMI TA Strangregulierventil TA-BVS 143 ist ein robustes Einregulierungsventil aus Stahl, das für den vielseitigen Einsatz in Heizungs- und Kühlsystemen konzipiert wurde. Mit Flanschanschlüssen nach EN 1092-1, ISO 7005-1, einer Nennweite von DN 100 und einer Druckklasse von PN 16 eignet es sich besonders für Anlagen mit sauerstofffreiem Wasser und Glykol. Es ermöglicht präzises Einregulieren, Voreinstellen, Messen und Absperren von Medien im Temperaturbereich von -20 °C bis 200 °C.

Welche Funktionen bietet das Strangregulierventil TA-BVS 143?

Das TA-BVS 143 ist ein Einregulierungsventil aus Stahl, das eine hohe Korrosionsfestigkeit bietet und vielseitig einsetzbar ist. Es ist für die hydraulische Abstimmung in Heizungs- und Kälteanlagen vorgesehen und unterstützt Funktionen wie das Einregulieren mit gleichprozentiger Kennlinie, das Voreinstellen von Durchflussmengen, das Messen von Systemparametern sowie das zuverlässige Absperren des Mediums. Der Einsatz ist auf Medien wie sauberes Heizungs- oder Kühlwasser ausgelegt, beispielsweise sauerstofffreies Wasser und Glykol.

Aus welchen Materialien besteht das Ventil und wie wird es bedient?

Das Gehäuse des Ventils besteht aus Stahl P235GH (1.0345). Die Kugel ist aus Edelstahl EN X5CrNi18-10 (1.4301) gefertigt und die Spindel aus Edelstahl EN X8CrNiS18-9 (1.4305). Für die Abdichtung der Spindel kommt FPM zum Einsatz, während die Kugelabdichtung aus gehärtetem PTFE besteht. Die Handbedienung erfolgt über einen verzinkten Stahlhandgriff. Ein integrierter Standanzeiger und Messnippel aus Messing unterstützen die einfache Überwachung und Einstellung. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich.

Für welche Temperaturen und Drücke ist das Ventil ausgelegt?

Das TA-BVS 143 ist für einen weiten Betriebstemperaturbereich von -20 °C bis maximal 200 °C konzipiert. Es ist nicht für Dampfanwendungen geeignet. Die Druckklasse des Ventils beträgt PN 16, wobei die Flansche ebenfalls nach EN 1092-1, ISO 7005-1 für PN 16 ausgelegt sind.

Technische Daten

• Typ: TA-BVS 143
• Nenndurchmesser: DN 100
• Druckklasse: PN 16
• Max. Betriebstemperatur: 200 °C
• Min. Betriebstemperatur: -20 °C
• Werkstoff Gehäuse: Stahl P235GH (1.0345)
• Werkstoff Kugel: Edelstahl EN X5CrNi18-10 (1.4301)
• Kvs-Wert: 216

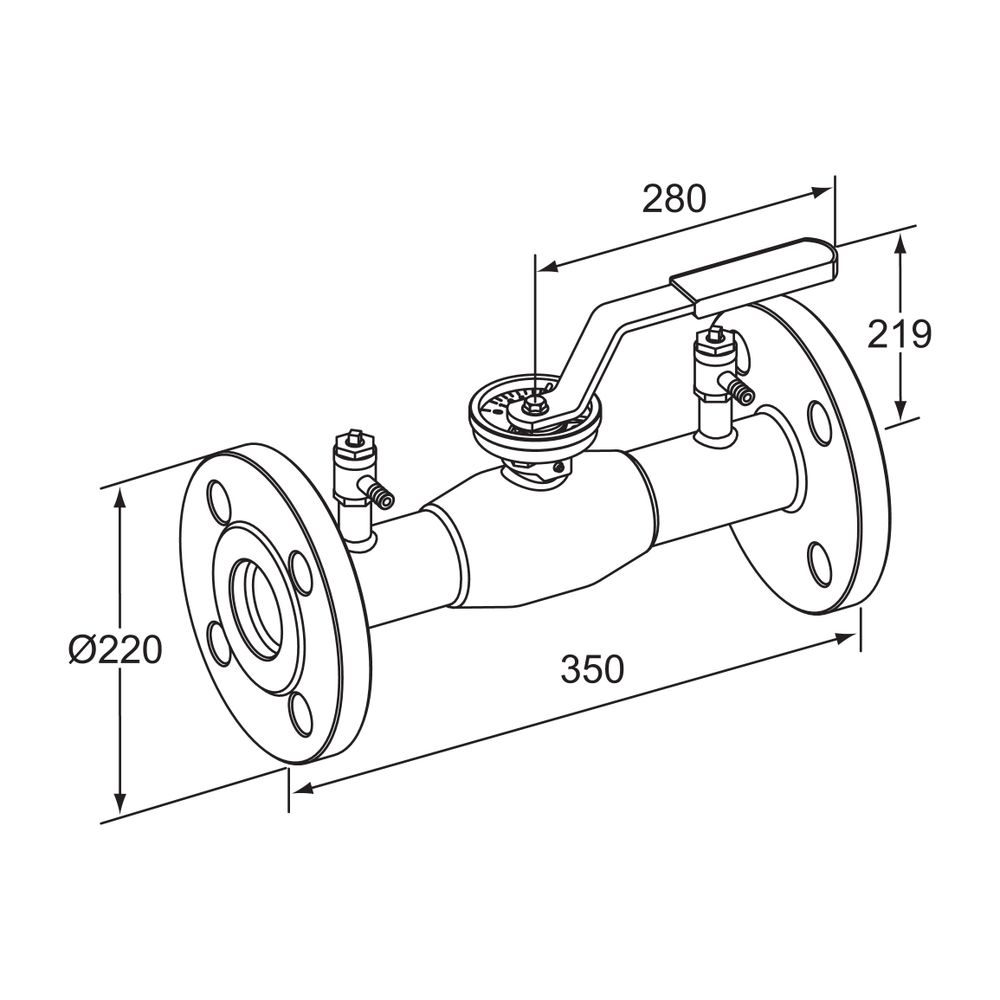

• Bedienhöhe: 219
• Anschluss: Flansch

Das IMI TA Strangregulierventil TA-BVS 143 mit einer Nennweite von DN 100 und einer Druckklasse von PN 16 ist eine zuverlässige Komponente für die präzise Regelung in Heizungs- und Kälteanlagen. Seine robuste Stahlkonstruktion und der weite Temperaturbereich von -20 °C bis 200 °C stellen eine effiziente und langlebige Funktion sicher. Es unterstützt die Systemoptimierung durch Funktionen wie Einregulieren, Voreinstellen, Messen und Absperren.
