IMI TA Durchgangsregelventil TA-Smart, elektronisch druckunabhängig, DN 25, PN 25

Das IMI TA Durchgangsregelventil TA-Smart ist ein elektronisch druckunabhängiges Ventil, das für höchste Präzision in Heizungs- und Kühlungsanwendungen entwickelt wurde. Es kombiniert Ultraschall-Durchflussmesstechnologie mit fortschrittlichen Algorithmen, um Durchfluss oder Leistung effizient zu regeln. Die kompakte Bauweise und die einfache Parametrierung tragen dazu bei, die Einbau- und Inbetriebnahmezeit zu reduzieren und hohen Komfort bei optimaler Effizienz zu ermöglichen.

Wie funktioniert die Regelung des TA-Smart Ventils?

Das TA-Smart Ventil arbeitet als elektronisch druckunabhängiges Durchgangsregelventil, auch Energieventil genannt, mit einer einzigartigen EQM-Charakteristik. Es misst und regelt Durchfluss, Temperatur und Leistung mit höchster Präzision. Dies gilt auch für Wasser-Glykolgemische (0-57 %) und kleinste Durchflussmengen. Das Ventil ermöglicht die Regelung von Durchfluss (q), Leistung (P) und Position sowie die Voreinstellung von maximalem und minimalem Durchfluss, maximaler Leistung und maximaler sowie minimaler Position. Es kann zudem Durchfluss, Leistung, Temperatur und Temperaturdifferenz auslesen. Funktionen wie Ventilblockierschutz, Ventilblockage-Erkennung, eine Sicherheitsstellung im Fehlerfall, Diagnosefunktionen, Datenerfassung und ein verzögerter Start sind integriert. Das System besteht aus einem Regelventil, einem Stellantrieb, einem Ultraschalldurchflussmesser und PT 1000 Temperaturfühlern mit VL Gehäuse.

Welche Kommunikationsmöglichkeiten bietet das TA-Smart Ventil?

Das TA-Smart Ventil bietet vielfältige Kommunikationsoptionen. Die Ansteuerung erfolgt über Bussysteme wie BACnet IP, BACnet MS/TP, Modbus TCP und Modbus RTU oder über analoge Signale. Das Analogsignal kann in VDC oder mA konfiguriert werden, einstellbar durch eine Steckbrücke in der SmartBox. Die Parametrierung ist über das Bussystem oder per App via Bluetooth Low Energy (BLE) möglich. Eine optionale Anbindung an die TA Cloud steht ebenfalls zur Verfügung. Das Ventil unterstützt Datenlogging für bis zu 13 Monate und bietet ein Ausgangssignal von 0(2)-10 VDC mit maximal 8 mA. Eine Handbetätigung ist über die HyTune App möglich, und der Betriebsart, Status sowie die Position werden angezeigt. Eine Bedienung über ein Webinterface ist ebenfalls gegeben.

Welche technischen Eigenschaften zeichnen das TA-Smart Ventil aus?

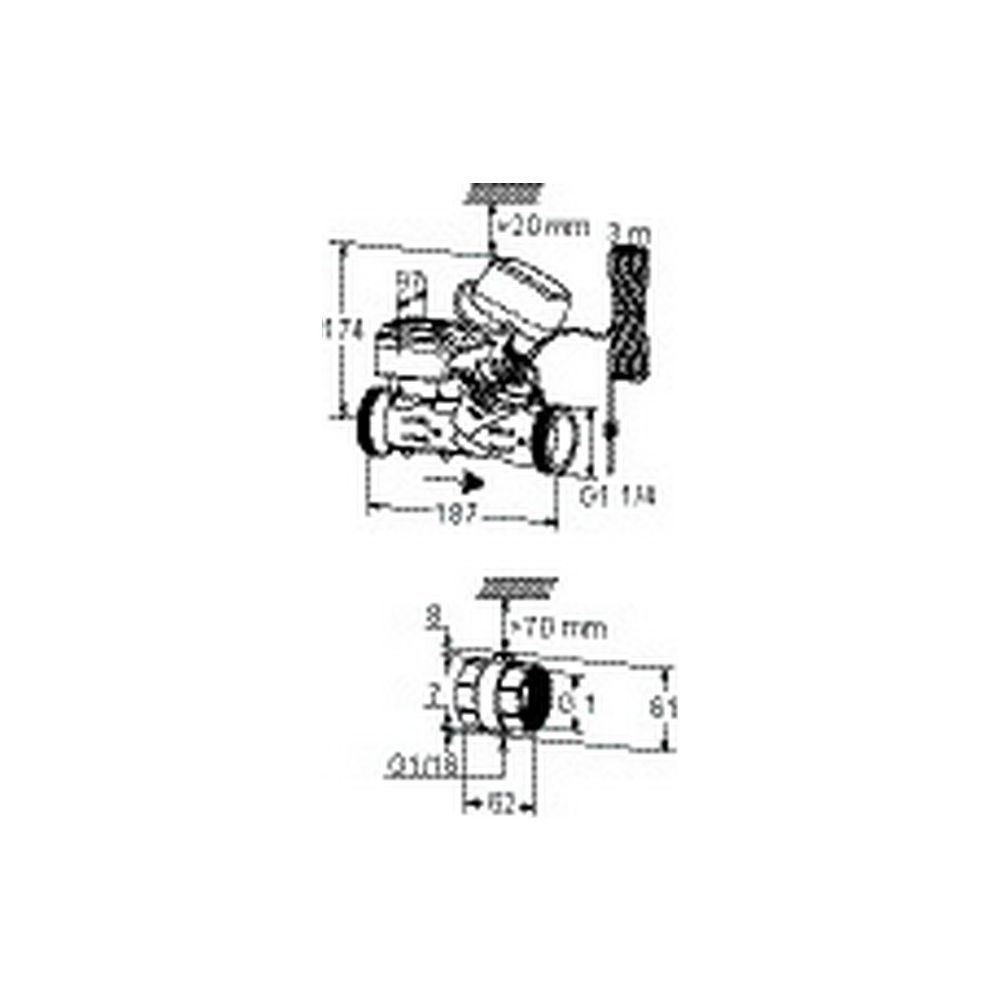

Das TA-Smart Ventil ist für einen Nenndurchmesser von DN 25 und einen Nenndruck von PN 25 ausgelegt. Es ermöglicht einen maximalen Durchfluss von 4.600 l/h, wobei der kleinste regelbare Durchfluss 0,5 % des Nennflusses beträgt. Die Mediumstemperatur kann zwischen -10 °C und +110 °C liegen, und das Ventil ist für Kalt- und Warmwasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische (0-57 %) geeignet. Der Kvs-Wert beträgt 4,35, der Schließdruck 6 bar und der maximale Differenzdruck 400 kPa. Die Regelgenauigkeit liegt bei +/- 5 % (von 4 bis 100 % des Nennflusses), und die Messgenauigkeit der Temperaturdifferenz beträgt +/- 0,15 K bei einem Delta T von 10 K. Die Leckrate ist kleiner oder gleich 0,02 % des Nennflusses bei korrekter Durchflussrichtung. Das Ventil verfügt über die Schutzart IP54 und wird mit einer Netzspannung von 24 V AC/DC betrieben. Der Leistungsverbrauch im Betrieb beträgt 5,8 W und im Standby 1,9 W. Das Ventilgehäuse, der Ventileinsatz und der Kegel bestehen aus AMETAL, der Kegel zusätzlich aus Polytetrafluorethylen. Ventilsitz und Spindel sind aus rostfreiem Stahl gefertigt, während Spindeldichtung und O-Ringe aus EPDM bestehen. Die Feder ist ebenfalls aus rostfreiem Stahl, und die Kabel sind halogenfrei.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Maximaler Durchfluss: 4.600 l/h
• Mediumstemperatur: -10 ... +110 °C
• Kvs-Wert: 4,35
• Schließdruck: 6 bar
• Max. Differenzdruck: 400 kPa
• Schutzart: IP54
• Netzspannung: 24 V AC/DC
• Leistungsverbrauch Betrieb: 5,8 W

Das IMI TA-Smart Durchgangsregelventil mit DN 25 und PN 25 bietet eine präzise und effiziente Lösung für die Regelung von Durchfluss und Leistung in Heizungs- und Kühlungsanwendungen. Dank der Ultraschall-Durchflussmesstechnologie und der vielfältigen Kommunikationsmöglichkeiten, einschließlich Bluetooth und Bussystemen, ermöglicht es eine flexible und zuverlässige Anlagensteuerung. Die robuste Bauweise aus AMETAL und rostfreiem Stahl sowie die Schutzart IP54 stellen eine lange Lebensdauer und hohe Betriebssicherheit sicher.
