IMI TA Durchgangsregelventil TA-Smart, elektronisch druckunabhängig, DN 20, PN 25

Das IMI TA Durchgangsregelventil TA-Smart ist ein elektronisch druckunabhängiges Energieventil, das Ultraschall-Durchflussmesstechnologie mit einzigartigen Algorithmen kombiniert. Es ist für den Einsatz in Heizungs- und Kühlungsanwendungen konzipiert und ermöglicht die präzise Regelung von Durchfluss oder Leistung. Mit einem Nenndurchmesser von DN 20 und einem Nenndruck von PN 25 bietet es hohe Flexibilität und Effizienz. Die kompakte Bauweise und einfache Parametrierung reduzieren die Einbau- und Inbetriebnahmezeit.

Wie stellt TA-Smart eine präzise und kontinuierliche Regelung sicher?

Das TA-Smart Ventil ist ein elektronisch druckunabhängiges Durchgangsregelventil mit einer einzigartigen EQM-Charakteristik. Es misst und regelt Durchfluss, Temperatur und Leistung mit höchster Präzision. Eine hohe Genauigkeit ist auch bei Wasser-Glykolgemischen und kleinsten Durchflussmengen gegeben. Das Ventil ermöglicht die Regelung von Durchfluss (q), Leistung (P) und Position. Voreinstellungen für maximalen und minimalen Durchfluss, maximale Leistung sowie maximale und minimale Position sind möglich. Das System erlaubt das Auslesen von Durchfluss, Leistung, Temperatur, Temperaturdifferenz und Position. Der kleinste regelbare Durchfluss beträgt 0,5% des Nennvolumenstroms (qnom). Die Regelgenauigkeit liegt bei +/- 5% (von 4 bis 100% qnom), und die Messgenauigkeit der Temperaturdifferenz beträgt +/- 0,15 K bei einem Delta T von 10 K. Das Messprinzip basiert auf der Ultraschall-Volumenstrommessung. Eine automatische Huberkennung und selbsteinstellbare Schlaglänge sind integriert, und die Klappencharakteristik ist als gleicher Prozentsatz oder linear einstellbar.

Welche Kommunikations- und Bedienmöglichkeiten bietet das TA-Smart Ventil?

Das TA-Smart Ventil kommuniziert über BACnet/Modbus oder ein Analogsignal. Das Analogsignal kann in VDC oder mA konfiguriert werden, einstellbar über eine Steckbrücke in der SmartBox. Die Parametrierung erfolgt über ein Bussystem oder drahtlos per App über Bluetooth Low Energy (BLE). Eine optionale Anbindung an die TA Cloud ist möglich, und das System bietet Datenlogging für bis zu 13 Monate. Eine Handbetätigung ist über die HyTune App möglich. Das Ventil zeigt Betriebsart, Status und Position an. Die Bedienung über ein Handterminal ist ebenfalls möglich, und eine Echtzeitüberwachung sowie eine Bedienung über ein Webinterface sind verfügbar. Eine einstellbare Zustandsmeldung von 0-10 V ist vorhanden.

Welche Sicherheits- und Diagnosefunktionen sind integriert?

Das TA-Smart Ventil verfügt über Ventilblockierschutz und Ventilblockage-Erkennung. Im Fehlerfall wird eine Sicherheitsstellung eingenommen. Umfangreiche Diagnosefunktionen und Datenerfassung sind integriert. Ein verzögerter Start ist möglich, und das Ventil ist mit einem Datenlogger ausgestattet.

Welche Materialien und technischen Spezifikationen zeichnen das Ventil aus?

Das Ventilgehäuse, der Ventileinsatz und der Kegel bestehen aus AMETAL, wobei der Kegel zusätzlich PTFE enthält. Ventilsitz und Spindel sind aus rostfreiem Stahl gefertigt. Die Spindeldichtung und O-Ringe bestehen aus EPDM, und die Feder ist ebenfalls aus rostfreiem Stahl. Die Kabel sind halogenfrei. Das Ventil ist für Kalt- und Warmwasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische (0-57 %) geeignet. Die Mediumstemperatur kann zwischen -10 und +110 Grad C liegen, während die Umgebungstemperatur von 0 bis 50 Grad C reicht. Die zulässige relative Feuchtigkeit beträgt 5 bis 95 %. Das Ventil hat einen Nenndruck von PN 25 und eine Schutzart von IP54 bei Schutzklasse III. Die Baulänge entspricht EN 558, Serie 1, und die Flansche sind nach EN-1092-2, Typ 21 ausgeführt.

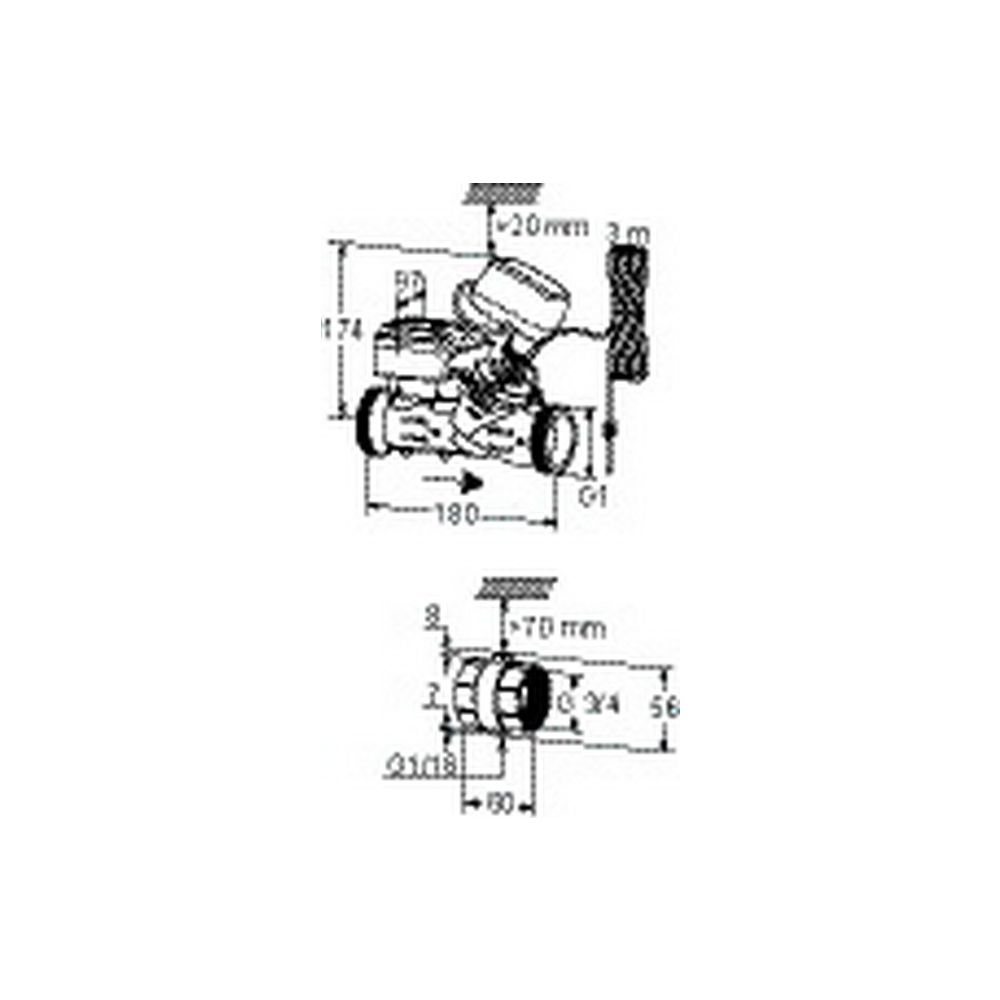

Technische Daten

• Nenndurchmesser: DN 20
• Nenndruck: PN 25
• Messprinzip: Ultraschall-Volumenstrommessung
• Regelung: modulierend
• Steuersignal: 0 - 10 V / 4 - 20 mA
• Max. Durchfluss (qnom): 4.600 l/h
• Kvs-Wert: 3,15
• Schliessdruck: 6 bar
• Max. Differenzdruck (DpVmax): 400 kPa
• Mediumstemperatur: -10 bis +110 Grad C

Das IMI TA Durchgangsregelventil TA-Smart bietet eine hochpräzise und energieeffiziente Lösung für Heizungs- und Kühlungsanwendungen. Mit einem Nenndurchmesser von DN 20, einem Nenndruck von PN 25 und einem maximalen Durchfluss von 4.600 l/h ermöglicht es eine zuverlässige Regelung von Durchfluss und Leistung bei Mediumstemperaturen von bis zu +110 Grad C. Die vielfältigen Kommunikations- und Diagnosefunktionen sowie die robuste Bauweise aus AMETAL und rostfreiem Stahl tragen zu einer langlebigen und flexiblen Integration in moderne Anlagen bei.
