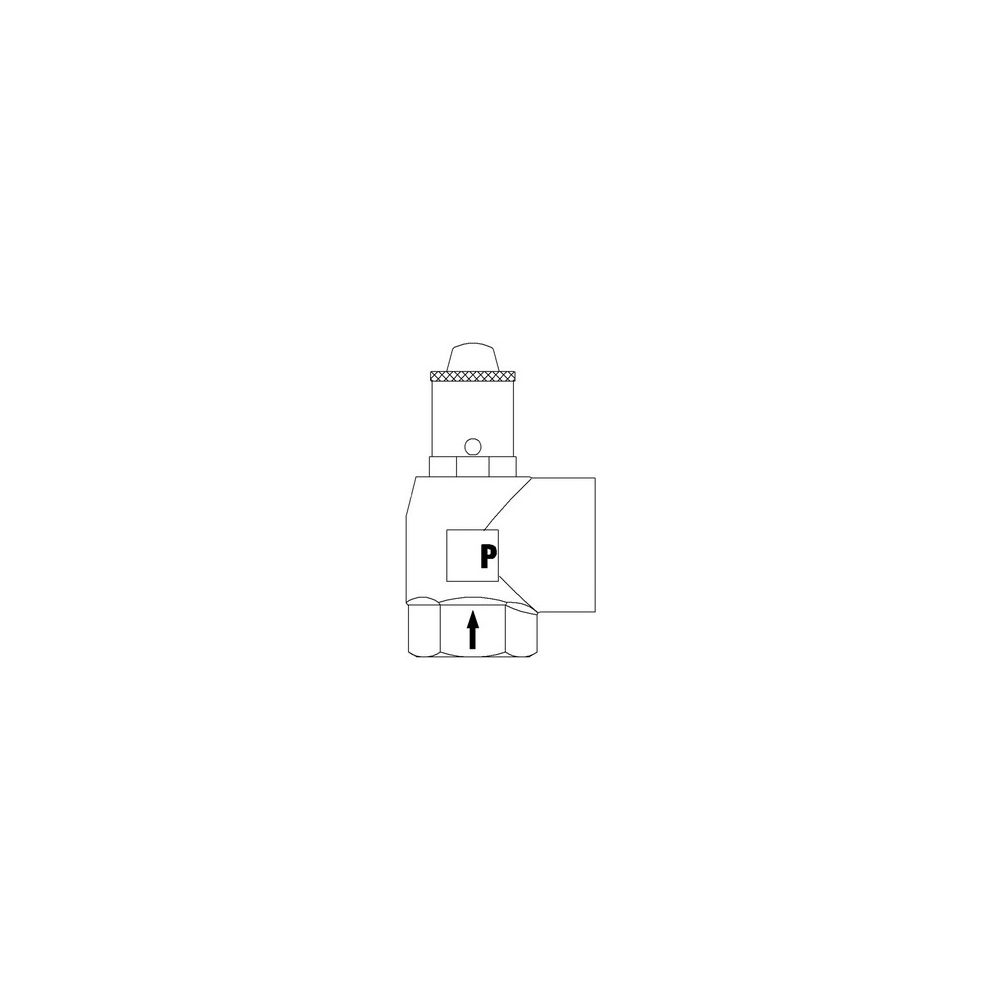

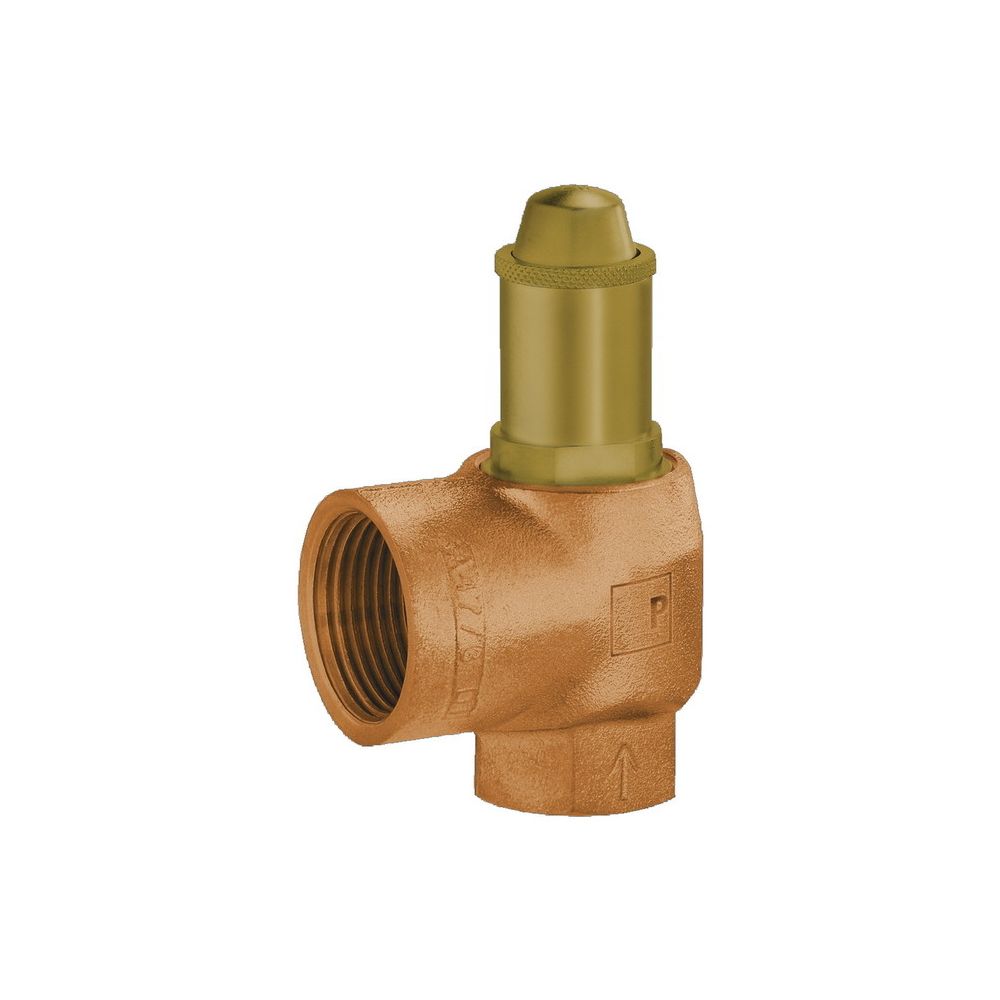

IMI Pneumatex Sicherheitsventil DSV 15-4.0 SOL, Ansprechdruck 4 bar, G 1/2" x G 3/4", für Solaranlagen, Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 15-4.0 SOL ist ein federbelastetes Präzisionsventil aus Rotguss, das speziell für Solaranlagen und Heizwassersysteme konzipiert wurde. Es dient der Absicherung des maximalen Drucks an Wärmeerzeugern und ist für den senkrechten Einbau vorgesehen. Dank seiner Vollmetallausführung kann es auch bei hohen Umgebungs- oder Strahlungstemperaturen eingesetzt werden.

Wie ist das IMI Pneumatex Sicherheitsventil DSV 15-4.0 SOL konstruiert?

Das Sicherheitsventil DSV 15-4.0 SOL ist in einer robusten Vollmetallausführung aus Rotguss gefertigt. Der Federraum ist durch eine Membrane geschützt, was die Langlebigkeit und Funktionssicherheit des Ventils unterstützt. Die secuguard-Ausführung trägt zur Präzision bei und ermöglicht kleine Öffnungs- und Schließdruckdifferenzen. Es ist von Hand anlüftbar, um eine kontrollierte Überprüfung zu ermöglichen.

Welche technischen Spezifikationen und Einsatzbereiche zeichnen das Ventil aus?

Das Ventil ist für den senkrechten Einbau ausgelegt. Die Eintritts- und Austrittsseite sind mit Innengewinde versehen, wobei die Austrittsseite vergrößert ist. Es ist für den Einsatz in Solaranlagen und Heizwassersystemen vorgesehen. Die Werkstoffe sind für Spitzentemperaturen bis 160 °C geeignet. Der Ansprechdruck beträgt 4 bar.

Welche Normen und Zulassungen erfüllt das Sicherheitsventil?

Das IMI Pneumatex Sicherheitsventil DSV 15-4.0 SOL verfügt über das TÜV Bauteilprüfzeichen 2013 SOL und entspricht den Anforderungen der TRD 721, DIN 4757 und DIN EN 12976. Es ist zudem für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1 geeignet und besitzt die TÜV Type test approval 2013 SOL EC type examination SOL TR ZU 032/2013 - TR ZU 010/2011 SOL.

Technische Daten

• Ansprechdruck: 4 bar
• Abblaseleistung Dampf: 50 kW
• Maximaler Kollektor: 50 m²
• Maximal zulässiger Druck: 10 bar
• Minimal zulässiger Druck: 0 bar
• Maximal zulässige Temperatur: 160 °C
• Minimal zulässige Temperatur: -10 °C

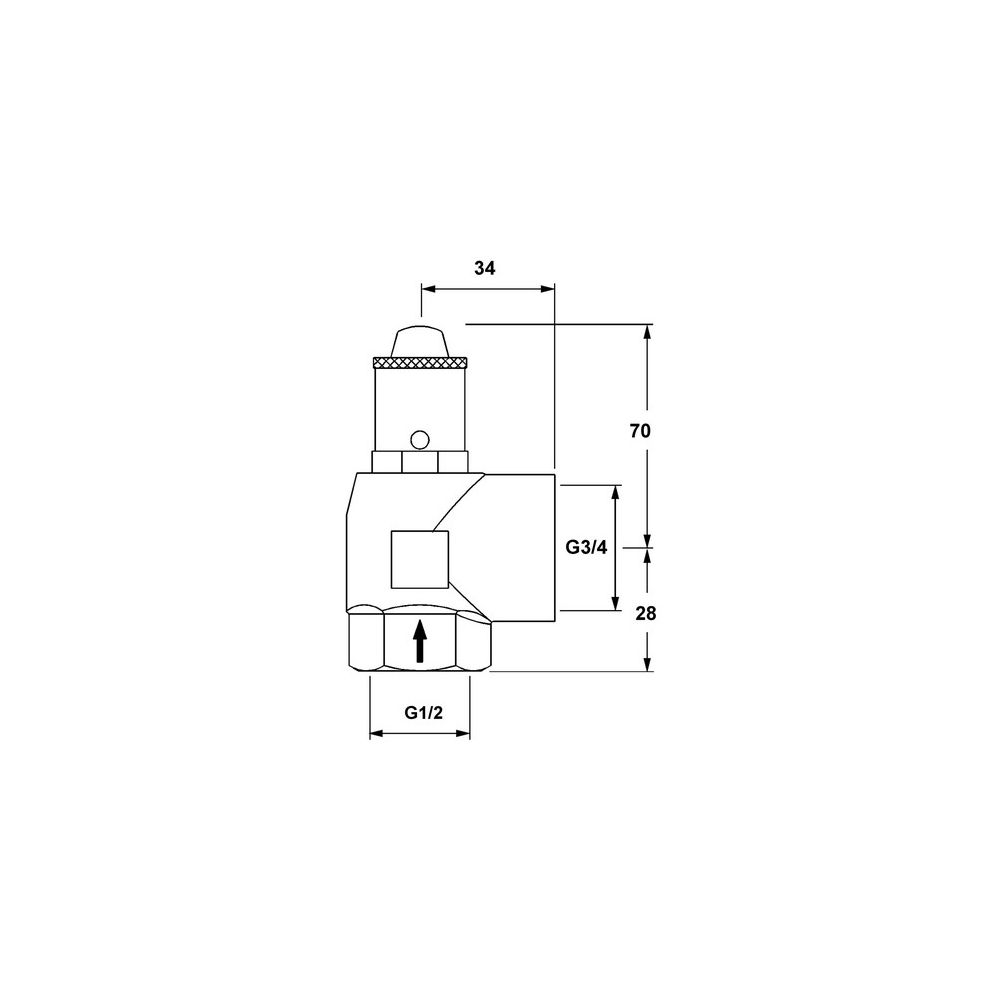

• Anschluss Eintritt: G 1/2
• Anschluss Austritt: G 3/4
• Werkstoff: Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 15-4.0 SOL bietet eine zuverlässige Druckabsicherung für Solaranlagen und Wärmeerzeuger. Mit einem Ansprechdruck von 4 bar, einer Abblaseleistung von 50 kW und einer maximal zulässigen Temperatur von 160 °C ist es für anspruchsvolle Betriebsbedingungen ausgelegt. Die robuste Rotguss-Vollmetallausführung und die präzise Funktionsweise unterstützen eine hohe Betriebssicherheit und Langlebigkeit in Heizwassersystemen.
