IMI Pneumatex Sicherheitsventil DSV 20-3.0 SOL, Ansprechdruck 3 bar, G 3/4" x G 1", für Solaranlagen, Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 20-3.0 SOL aus Rotguss ist speziell für Solaranlagen konzipiert und dient der Absicherung des maximalen Druckes an Wärmeerzeugern. Dieses federbelastete Ventil ist von Hand anlüftbar und für einen senkrechten Einbau vorgesehen. Es verfügt über einen Ansprechdruck von 3 bar und ist für Spitzentemperaturen bis 160 °C ausgelegt. Die Anschlüsse sind als Innengewinde G 3/4 am Eintritt und G 1 am Austritt ausgeführt.

Welche Eigenschaften zeichnen das Sicherheitsventil aus?

Das IMI PNEUMATEX Sicherheitsventil DSV 20-3.0 SOL ist federbelastet und von Hand anlüftbar. Der Federraum ist durch eine Membrane geschützt, was die Langlebigkeit des Ventils unterstützt. Als Präzisionsventil ist es darauf ausgelegt, kleine Öffnungs- und Schließdruckdifferenzen sicherzustellen. Die robuste Vollmetallausführung aus Rotguss ermöglicht den Einsatz auch bei hohen Umgebungs- oder Strahlungstemperaturen, wobei alle Werkstoffe für Spitzentemperaturen bis 160 °C geeignet sind. Das Ventil ist zudem in einer secuguard-Ausführung erhältlich und erfordert kein Spezialwerkzeug für die Installation.

Für welche Anwendungen ist das Sicherheitsventil geeignet?

Das Sicherheitsventil DSV 20-3.0 SOL ist primär für den Einsatz in Solaranlagen und Heizwassersystemen vorgesehen. Es dient der zuverlässigen Absicherung des maximalen Druckes an Wärmeerzeugern. Der Einsatz des Ventils ist in Anlagen nach EN 12828 und SWKI 93-1 möglich. Die Konformität wird durch das TÜV Bauteilprüfzeichen 2013 SOL sowie die Einhaltung der TRD 721, DIN 4757 und DIN EN 12976 bestätigt.

Welche technischen Merkmale bietet das Ventil?

Das Sicherheitsventil DSV 20-3.0 SOL weist einen Ansprechdruck von 3 bar auf. Die Abblaseleistung für Dampf beträgt 100 kW, und es ist für Kollektorflächen von bis zu 100 m² geeignet. Der maximal zulässige Druck liegt bei 10 bar, während der minimal zulässige Druck 0 bar beträgt. Die maximal zulässige Temperatur beträgt 160 °C und die minimal zulässige Temperatur -10 °C. Der Eintritt erfolgt über ein Innengewinde G 3/4, der Austritt über ein vergrößertes Innengewinde G 1. Das Ventil ist für den senkrechten Einbau konzipiert.

Technische Daten

• Ansprechdruck: 3 bar
• Abblaseleistung Dampf: 100 kW
• Kollektorfläche: 100 m²
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 160 °C
• Min. zul. Temperatur: -10 °C

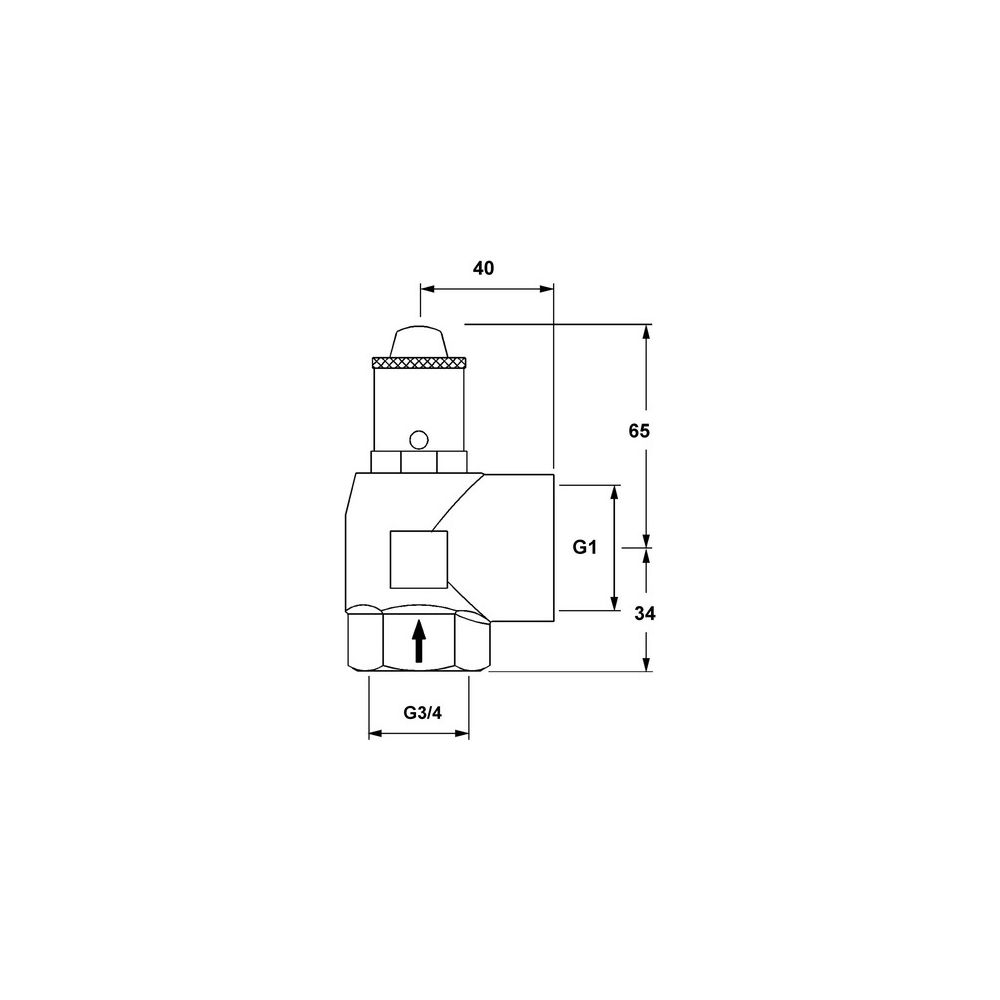

• Anschluss Eintritt: G 3/4
• Anschluss Austritt: G 1
• Material: Rotguss

Das IMI PNEUMATEX Sicherheitsventil DSV 20-3.0 SOL bietet eine zuverlässige Druckabsicherung für Solaranlagen und Heizwassersysteme. Mit einem Ansprechdruck von 3 bar und einer Eignung für Temperaturen von -10 °C bis 160 °C stellt die robuste Vollmetallausführung aus Rotguss eine hohe Betriebssicherheit und Langlebigkeit sicher. Die präzise Konstruktion mit federbelasteter, von Hand anlüftbarer Funktion und geschütztem Federraum macht es zu einer wichtigen Komponente für die Sicherheit Ihrer Anlage.
