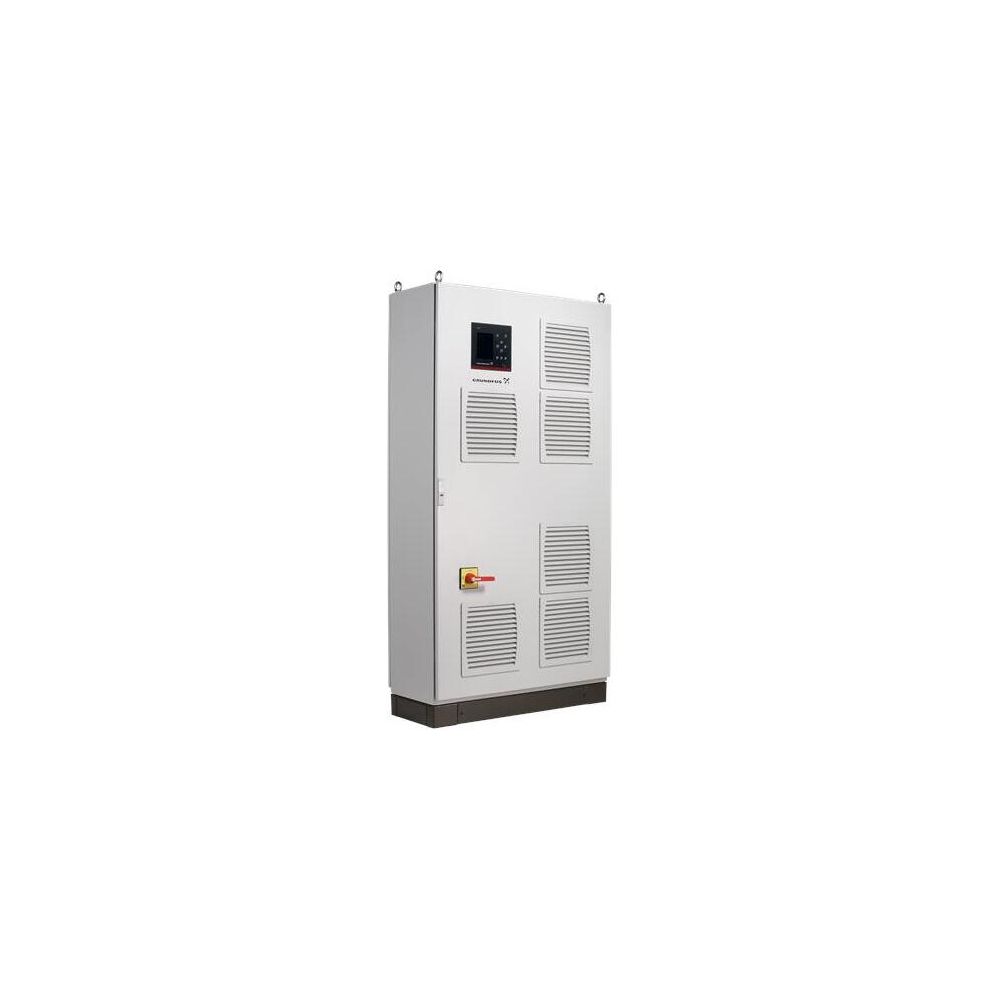

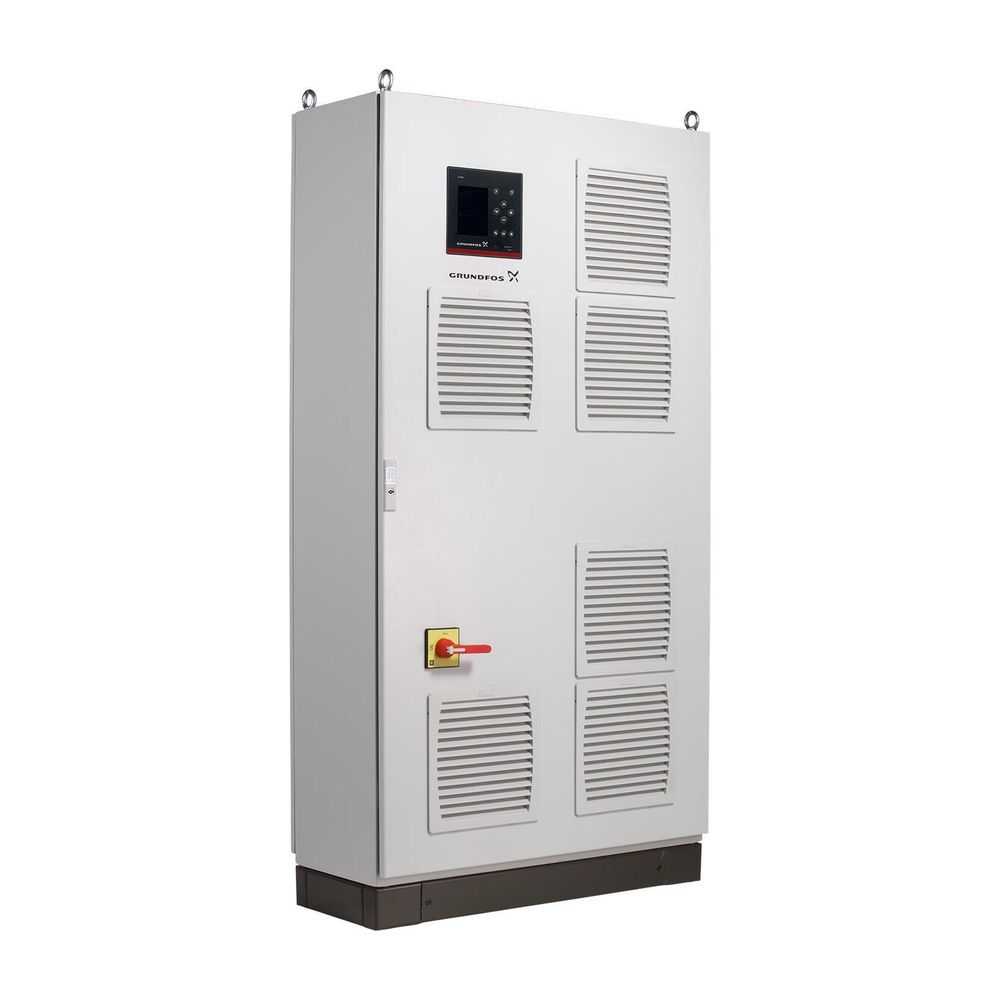

Grundfos Steuer- und Regelsystem Control MPC-EC, 3x55kW 3x400V IP54 E

Das Steuer- und Regelsystem Control MPC-EC von Grundfos ist eine leistungsstarke Lösung für die Überwachung und Steuerung von bis zu sechs parallel geschalteten, baugleichen Pumpen. Untergebracht in einem robusten Schaltschrank mit Schutzart IP54, ist das System für anspruchsvolle Anwendungen in der Gebäudetechnik, Wasserwirtschaft und Industrie konzipiert. Es eignet sich ideal für Bereiche wie Druckerhöhung, Wasserversorgung, Bewässerung sowie Heizungs-, Klima- und Lüftungsanlagen.

Wie optimiert die Control MPC-EC den Pumpenbetrieb?

Die Steuereinheit CU 352 nutzt moderne Regelalgorithmen, die auf anwendungsspezifischen Kennliniendaten basieren. Durch die kontinuierliche Anpassung der Pumpendrehzahl an den aktuellen Förderstrombedarf wird eine präzise Konstantdruckregelung erreicht. Dies steigert den Komfort und minimiert den Stromverbrauch, da stets die optimale Anzahl an Pumpen zugeschaltet wird. Ein sanfter Druckaufbau beim Anlaufen schont zudem die Rohrleitungen und reduziert mechanische Spannungen im System.

Welche Schutzfunktionen bietet das System?

Für einen sicheren Betrieb und eine lange Lebensdauer ist das System mit zahlreichen Schutzmechanismen ausgestattet. Dazu gehören ein Trockenlaufschutz, eine Rohrbrucherkennung sowie eine Stoppfunktion bei niedrigem Förderstrom. Die Steuerung überwacht Druckverhältnisse und erkennt, wenn die Förderung außerhalb des zulässigen Bereichs liegt. Im Falle einer Störung stellen definierte Reservepumpen die Förderung sicher, während ein redundanter Sensor den Betrieb bei Ausfall des Hauptsensors aufrechterhält. Ein automatisches Umschalten sorgt zudem für eine gleichmäßige Verteilung der Betriebsstunden auf alle Pumpen.

Wie gestaltet sich die Bedienung und Kommunikation?

Die Inbetriebnahme wird durch einen integrierten Assistenten vereinfacht, der die Parametrierung in der korrekten Reihenfolge unterstützt. Über einen großen Farbbildschirm mit Icons und Animationen erhält der Anwender eine klare Anlagenübersicht. Das System ermöglicht eine umfassende Datenaufzeichnung, die direkt am Gerät eingesehen oder für PC-Auswertungen exportiert werden kann. Dank der Unterstützung zahlreicher Übertragungsprotokolle wie Modbus, Profibus, LON, GSM und GPRS sowie der Ethernet-Kommunikation ist eine nahtlose Einbindung in externe Überwachungseinrichtungen möglich.

Technische Daten

• Anzahl Pumpen: 3
• Leistung (P2) je Pumpe: 55 kW
• Bemessungsspannung: 3 x 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennstrom der Anlage: 289 A
• Strombereich Hauptpumpe: 79,5 .. 106 A
• Schutzart: IP54
• Montageart: Bodenaufstellung
• Einschaltart: E

Das Grundfos Steuer- und Regelsystem Control MPC-EC bietet eine effiziente und zuverlässige Steuerung für komplexe Pumpenanlagen. Mit einer Leistung von 3x55 kW, einer präzisen Konstantdruckregelung und umfangreichen Schutzfunktionen wie Trockenlaufschutz und Redundanzmanagement sorgt es für einen optimierten Betrieb und minimierte Ausfallzeiten. Die intuitive Bedienung über den Farbbildschirm sowie die vielfältigen Kommunikationsschnittstellen machen das System zu einer flexiblen Lösung für industrielle und gebäudetechnische Anforderungen.
