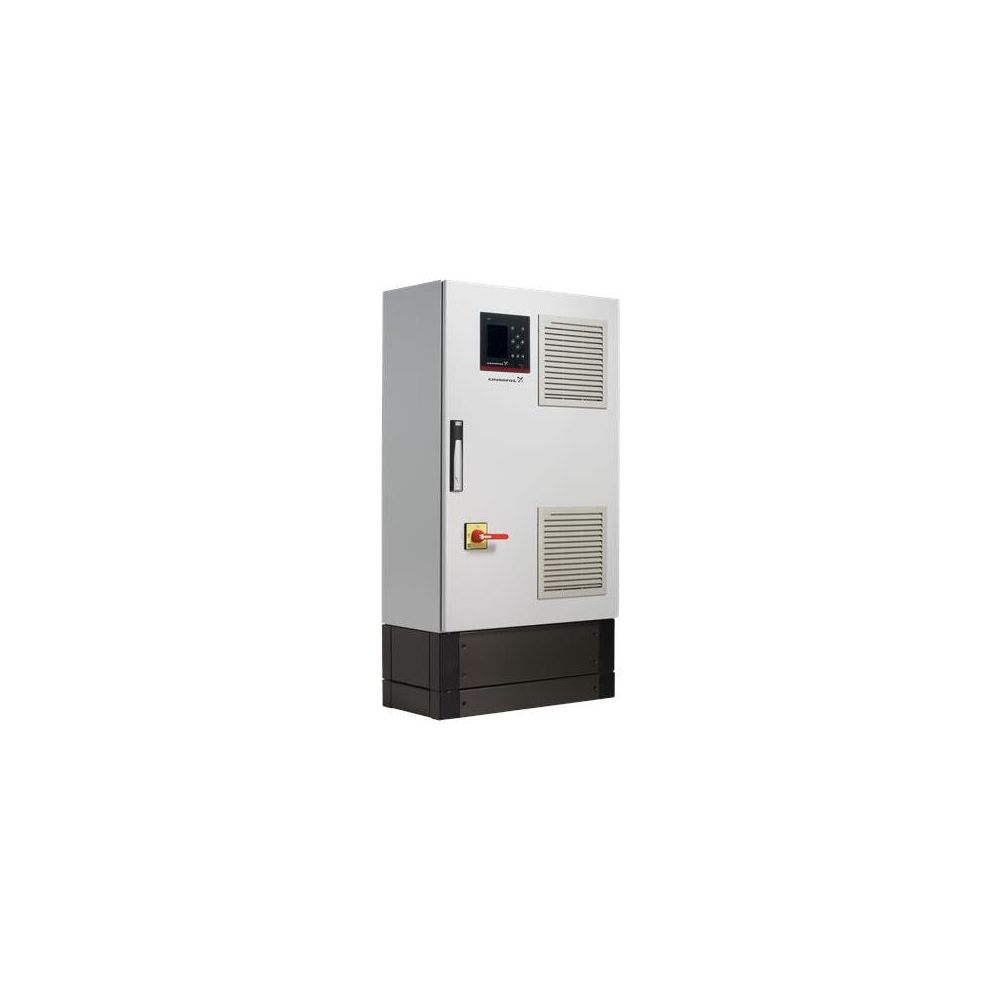

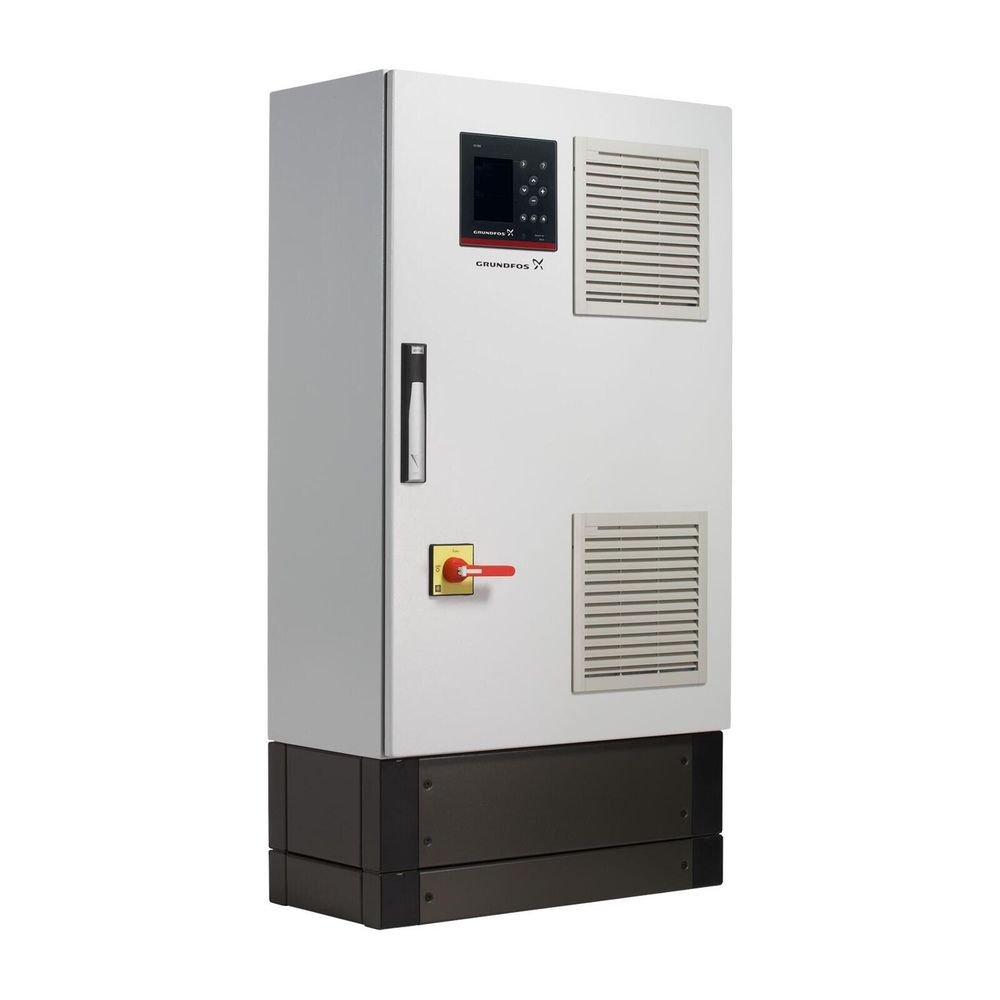

Grundfos Steuer- und Regelsystem Control MPC-EC, 2x37kW 3x400V IP54 E

Das Steuer- und Regelsystem Control MPC-EC von Grundfos ist eine leistungsstarke Lösung für die präzise Regelung und Überwachung von bis zu sechs parallel geschalteten, baugleichen Pumpen. Mit einer Leistung von 2 x 37 kW und der Schutzart IP54 ist das System für anspruchsvolle Anwendungen in der Gebäudetechnik, Wasserwirtschaft und Industrie konzipiert. Es eignet sich ideal für Bereiche wie Druckerhöhung, Wasserversorgung, Bewässerung sowie Heizungs-, Klima- und Lüftungssysteme. Durch moderne Regelalgorithmen und eine intuitive Bedienung optimiert das System den Betrieb und trägt zur Senkung des Energieverbrauchs bei.

Wie funktioniert die Steuerung Control MPC-EC?

Die Steuereinheit CU 352 nutzt anwendungsspezifische Kennliniendaten, um die optimale Anzahl der laufenden Pumpen zu bestimmen und die Drehzahl kontinuierlich an den aktuellen Förderstrombedarf anzupassen. Dies ermöglicht eine effiziente Konstantdruckregelung. Ein integrierter Inbetriebnahmeassistent führt schrittweise durch die Konfiguration der Parameter. Auf dem großen Farbbildschirm werden Anlagenübersichten, Icons und Animationen dargestellt, die eine einfache Überwachung ermöglichen. Zudem bietet das System eine umfassende Datenaufzeichnung, die für Analysen auf einen PC exportiert werden kann.

Welche Schutz- und Überwachungsfunktionen bietet das System?

Das Control MPC-EC umfasst zahlreiche Funktionen zur Erhöhung der Betriebssicherheit und zur Verlängerung der Lebensdauer der angeschlossenen Pumpen. Dazu gehören ein Trockenlaufschutz, eine Rohrbrucherkennung sowie ein sanfter Druckaufbau beim Anlaufen, um mechanische Spannungen in den Rohrleitungen zu minimieren. Bei Störungen sorgen redundante Sensoren und die Möglichkeit, Reservepumpen festzulegen, für eine hohe Ausfallsicherheit. Ein automatisches Umschalten der Pumpen stellt zudem eine gleichmäßige Verteilung der Betriebsstunden sicher, während regelmäßige Testläufe ein Festgehen der Pumpen verhindern.

Wie erfolgt die Kommunikation und Integration?

Das System ist für eine nahtlose Integration in bestehende Infrastrukturen ausgelegt. Es unterstützt eine Vielzahl an Übertragungsprotokollen, was den Datenaustausch mit externen Überwachungseinrichtungen und Geräten ermöglicht. Über CIU-Geräte kann die Kommunikation via Modbus, Profibus, LON, GSM oder GPRS realisiert werden. Die Anbindung an eine speicherprogrammierbare Steuerung ist über Ethernet möglich. Ein mehrsprachiges Bedienmenü und die Echtzeit-Aufzeichnung von bis zu 24 Alarm- und Warnmeldungen erleichtern die Fehlersuche und Wartung erheblich.

Technische Daten

• Anzahl Pumpen: 2
• Leistung (P2) je Pumpe: 37 kW
• Bemessungsspannung: 3 x 400 V
• Netzfrequenz: 50 / 60 Hz
• Nennstrom der Anlage: 132 A
• Strombereich Hauptpumpe: 54,8 .. 73 A
• Schutzart: IP54

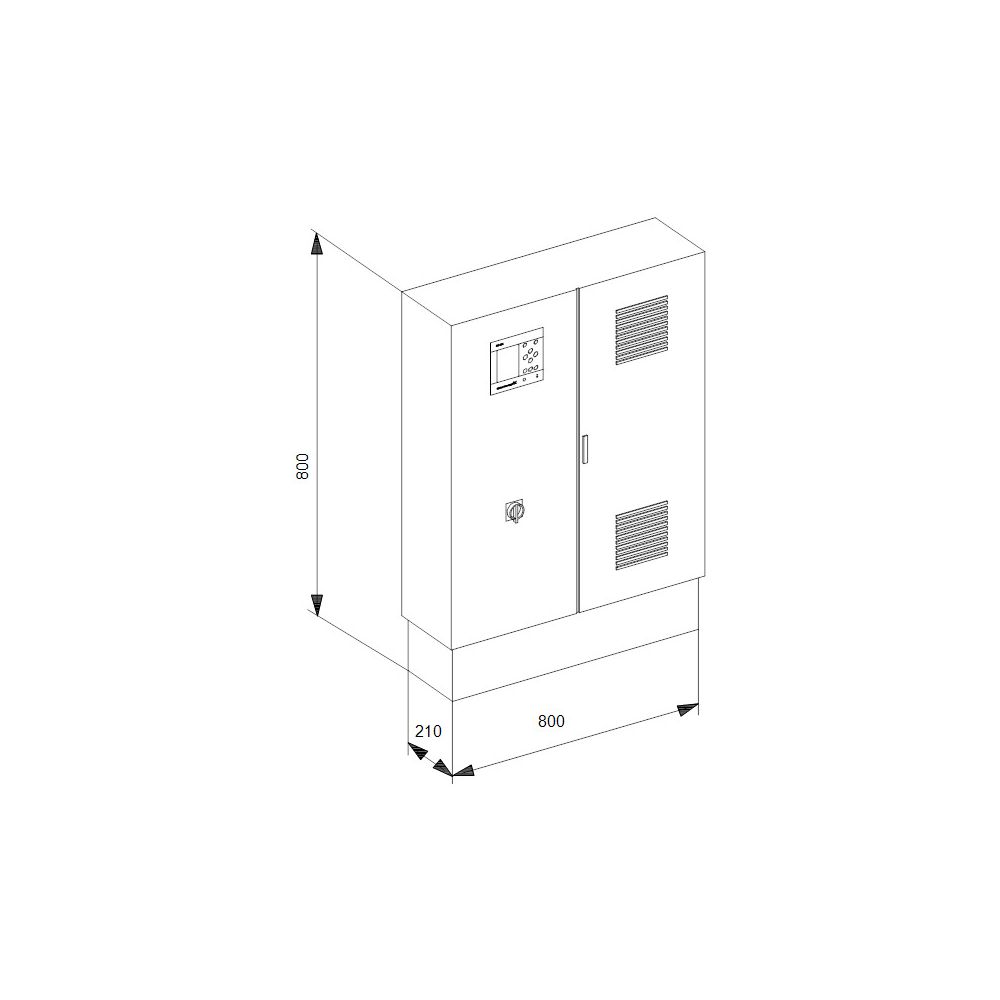

• Installation: Schaltschrankmontage, Bodenaufstellung
• Nettogewicht: 321 kg

Das Grundfos Control MPC-EC überzeugt durch seine hohe Zuverlässigkeit und die Fähigkeit, komplexe Pumpensysteme effizient zu steuern. Mit einer Leistung von 2 x 37 kW und einer robusten Schaltschrankbauweise bietet es eine optimale Lösung für den dauerhaften Betrieb in der Industrie und Gebäudetechnik. Durch die intelligente Konstantdruckregelung, umfangreiche Schutzfunktionen und die flexible Kommunikationsanbindung minimiert das System Ausfallzeiten und senkt nachhaltig die Betriebskosten, was es zu einer wirtschaftlichen Wahl für anspruchsvolle Anlagen macht.
