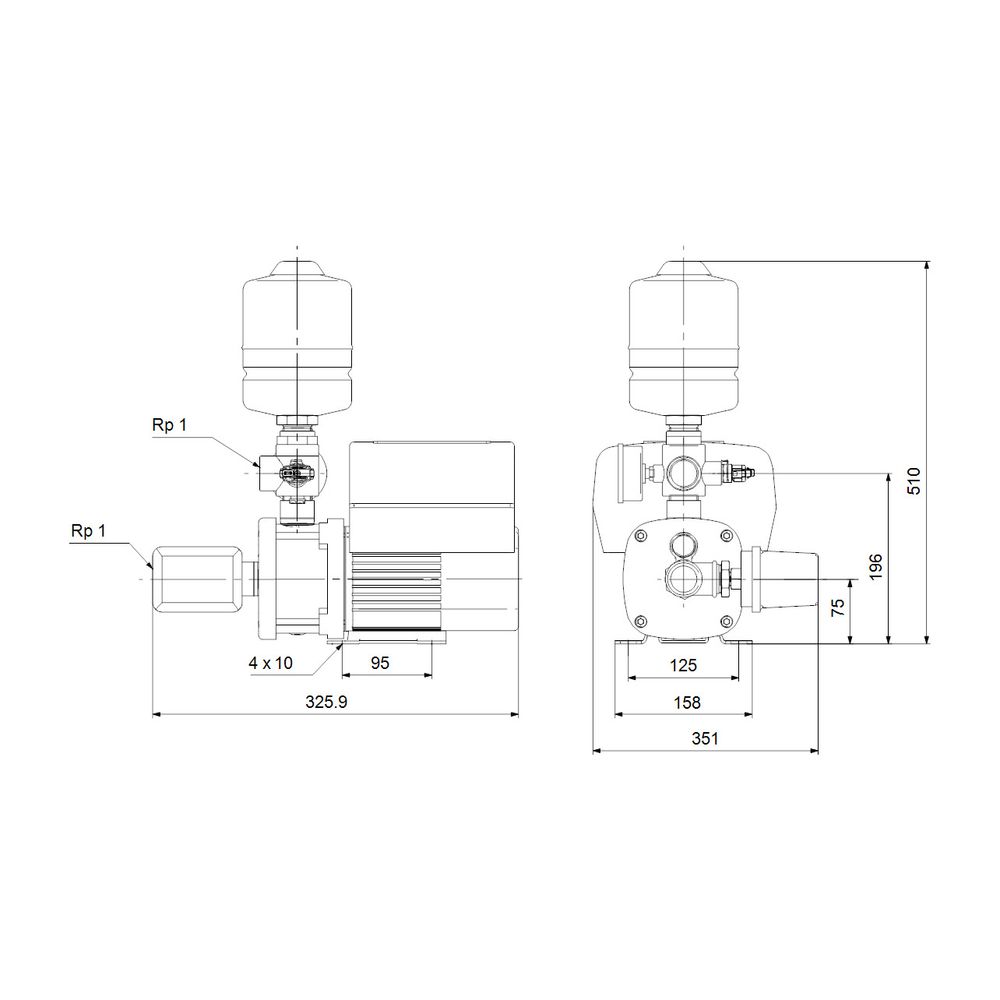

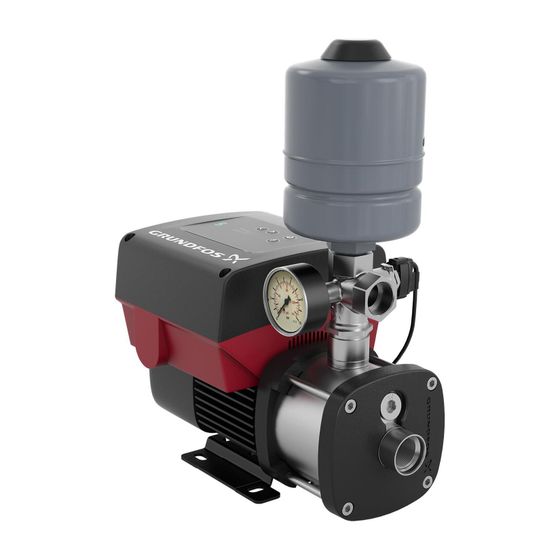

Grundfos Druckerhöhungsanlage Hydro Mono CMBE 3-62, 511x351mm 1,1kW 10 bar max. Förderh. 62m max. Volumenstrom 4m3/h

Die Grundfos Druckerhöhungsanlage Hydro Mono CMBE 3-62 ist eine kompakte, drehzahlvariable Einzelpumpenanlage, die speziell für die Trinkwasserversorgung entwickelt wurde. Mit einer Motorleistung von 1,1 kW, einem maximalen Betriebsdruck von 10 bar und einer maximalen Förderhöhe von 62 Metern eignet sie sich ideal zur Erhöhung des Wasserdrucks in Gebäuden. Die Anlage ist für Volumenströme bis zu 4 m³/h ausgelegt und bietet eine effiziente Lösung für die Drucksteigerung in Trinkwassersystemen.

Wie ist die mechanische Ausstattung der Hydro Mono CMBE 3-62 gestaltet?

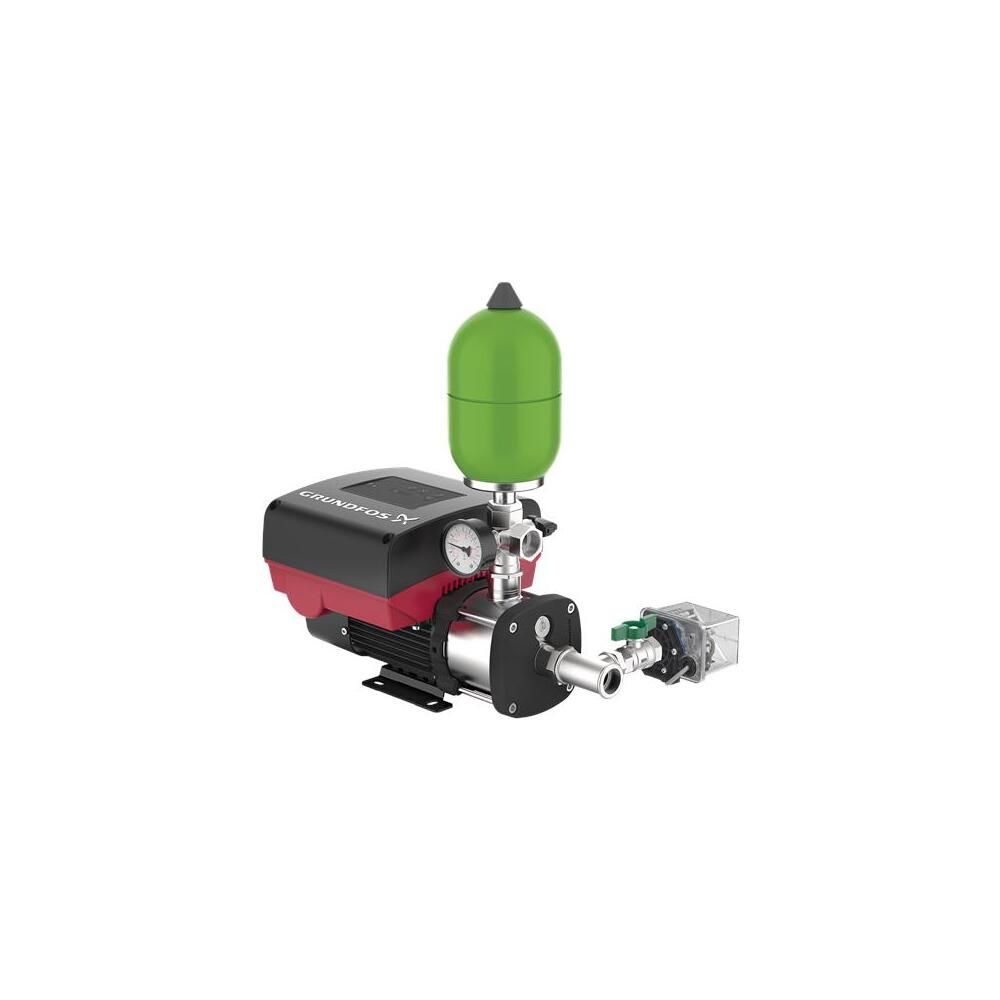

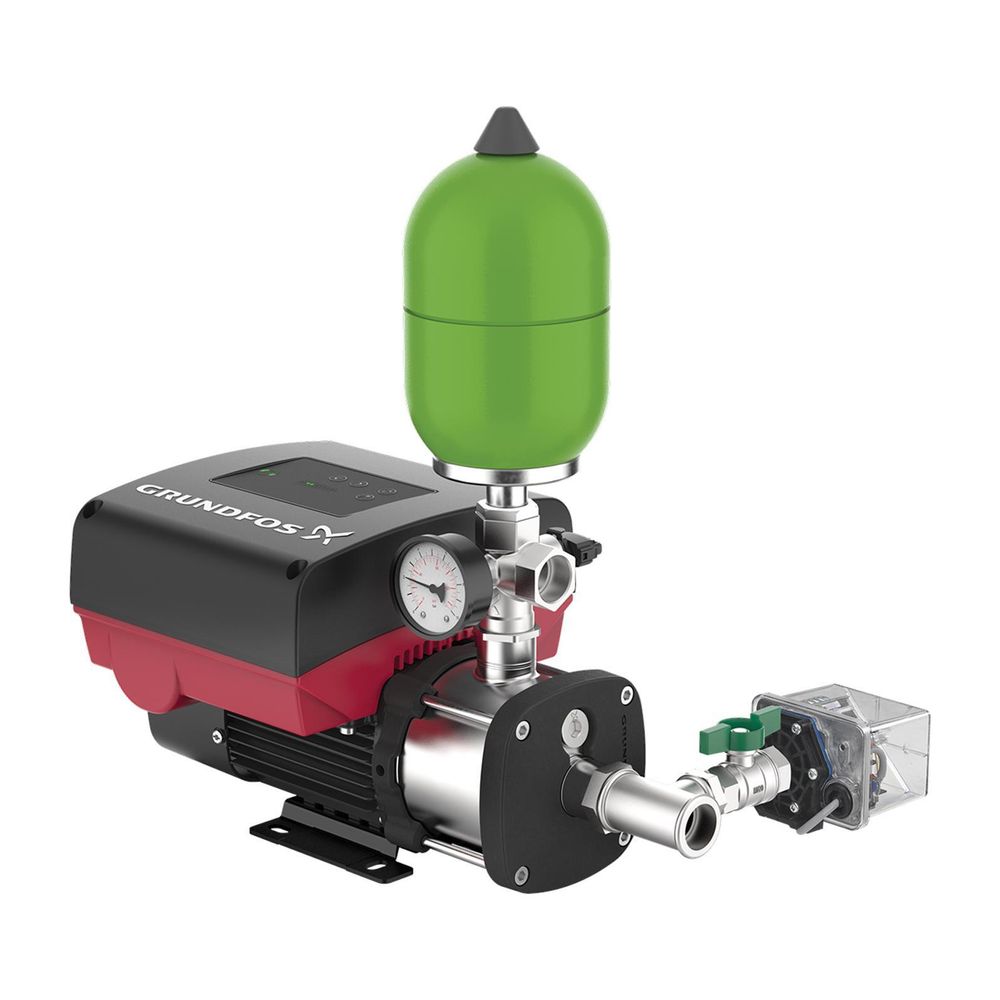

Die Anlage verfügt über eine horizontale, normalsaugende, mehrstufige Industriekreiselpumpe vom Typ CME-I mit Edelstahlhydraulik (Werkstoffgüte 1.4301). Das Laufrad besteht ebenfalls aus Edelstahl 304, was eine hohe Korrosionsbeständigkeit sicherstellt. Ein 5-Wege-Edelstahlverteiler (Werkstoff 1.4308) mit integriertem Rückflussverhinderer sorgt für eine effiziente Wasserführung. Zur Drucküberwachung sind ein gedämpftes Manometer und ein Drucksensor (0-10 bar) integriert. Zusätzlich ist ein trinkwasserzugelassenes 2-Liter-Vollmembranausdehnungsgefäß mit Edelstahlanschluss (PN 10) verbaut. Die Trinkwasservariante beinhaltet ein saugseitiges Edelstahl-T-Stück mit seitlich angebrachtem Druckschalter zur Wassermangelüberwachung gemäß DIN 1988-500.

Welche elektrischen und steuerungstechnischen Merkmale bietet die Anlage?

Die Hydro Mono CMBE 3-62 ist mit einem drehzahlvariablen Permanentmagnetmotor ausgestattet, der einen hohen Wirkungsgrad (eta größer oder gleich IE5) erreicht. Die Steuerung erfolgt über eine integrierte Software für Konstantdruckregelung, die den Solldruck elektronisch durch Drehzahländerung konstant hält. Ein elektronischer Sanftanlauf verhindert Druckschläge im Netz. Die Anlage verfügt über ein Bediendisplay am Motor mit Tasten zur Sollwertverstellung, Alarmquittierung und Ein-/Ausschaltung. Eine integrierte Motorstillstandsheizung schützt den Motor bei Stillstand. Die Steuerung ermöglicht automatische Ein-/Ausschaltung bei geringem Verbrauch, Begrenzung des Betriebsbereichs sowie eine verlangsamte Füllung von Rohrleitungssystemen.

Wie erfolgt die Überwachung und Kommunikation der Druckerhöhungsanlage?

Die Anlage zeigt den Solldruck über eine LED-Zeile am Bedienfeld des Frequenzumformers an. Zwei potentialfreie Wechselrelais sind für Alarm und Warnung vorhanden. Das Grundfos LED Eye visualisiert den Pumpenstatus. Optional ist eine Feldbusanbindung mittels CIM-Steckkarten möglich. Die Anlage verfügt über mehrere Ein- und Ausgänge, darunter Analogeingänge für Sensoren und Potentiometer, Digitaleingänge sowie potenzialfreie Ausgangsrelais.

Welche Anforderungen gelten für die Installation und den Betrieb?

Die Anlage ist für eine Umgebungstemperatur von -20 bis 55 °C und eine Mediumtemperatur von 0 bis 60 °C ausgelegt. Der maximale Betriebsdruck beträgt 10 bar. Die Anschlussstandards an Ein- und Auslassseite entsprechen ISO 228-1 mit einem Nenndurchmesser von 1 Zoll. Die Schutzart der Pumpe und des Schaltschranks ist IP55, die Isolationsklasse F. Die Kabellänge beträgt 1,5 Meter, der elektrische Anschluss erfolgt über ein Anschlusskabel mit Stecker (Typ E/F).

Wie wird die Hygiene der Trinkwasserversorgung sichergestellt?

Die Druckerhöhungsanlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und nach der Prüfung verschlossen. Da eine vollständige Entleerung nach dem Test nicht möglich ist, muss die Anlage vor dem Einsatz im Trinkwassersektor gemäß DIN EN 806-4 gründlich gespült werden, um das Risiko von Bakterienwachstum zu reduzieren. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war.

Technische Daten

• Motorleistung (P2): 1,1 kW
• Maximaler Betriebsdruck: 10 bar
• Maximale Förderhöhe: 62 m
• Maximaler Volumenstrom: 4 m³/h
• Drehzahl: 3780 1/min
• Anschlussgröße Einlass/Auslass: 1 Zoll
• Medientemperaturbereich: 0 bis 60 °C
• Umgebungstemperaturbereich: -20 bis 55 °C
• Schutzart: IP55
• Werkstoff Pumpengehäuse: Edelstahl 1.4301

Die Grundfos Hydro Mono CMBE 3-62 bietet eine effiziente und zuverlässige Lösung zur Druckerhöhung in Trinkwassersystemen. Mit ihrer robusten Edelstahlhydraulik, der präzisen elektronischen Konstantdruckregelung und umfangreichen Schutzfunktionen ermöglicht sie eine sichere Wasserversorgung. Die kompakte Bauweise und die einfache Bedienung machen sie zu einer vielseitigen Wahl für verschiedene Anwendungen in der Gebäudetechnik.
