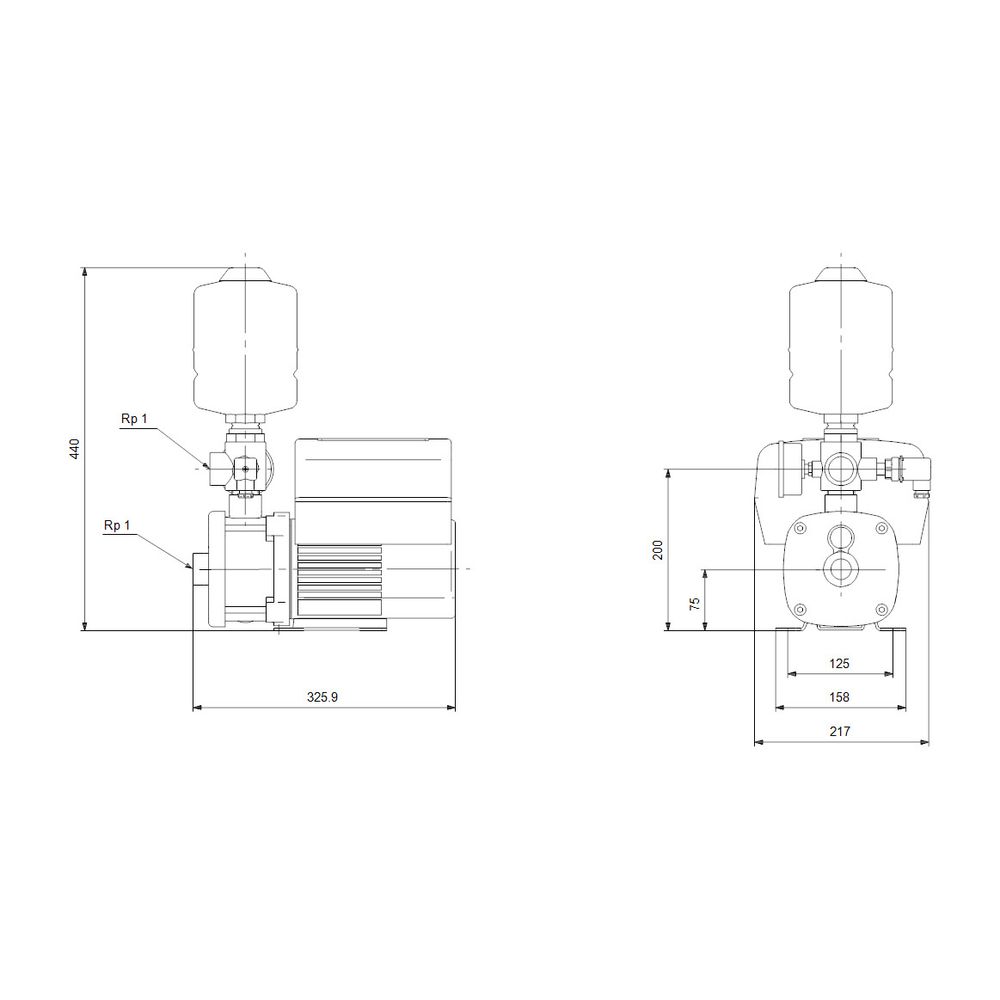

Grundfos Druckerhöhungsanlage Hydro Mono CMBE 3-62, 440x217mm 1,1kW 10 bar max. Förderh. 62m max. Volumenstrom 4m3/h

Die Grundfos Druckerhöhungsanlage Hydro Mono CMBE 3-62 ist eine kompakte, drehzahlvariable Einzelpumpenanlage, die für eine zuverlässige Wasserversorgung konzipiert wurde. Mit einer Motorleistung von 1,1 kW und einem maximalen Volumenstrom von 4 m³/h eignet sich das System ideal für Anwendungen, bei denen ein konstanter Druck erforderlich ist. Die Anlage zeichnet sich durch ihre hochwertige Edelstahlhydraulik und einen effizienten Permanentmagnetmotor aus, was sie zu einer robusten Lösung für den professionellen Einsatz macht.

Wie ist die Anlage technisch aufgebaut?

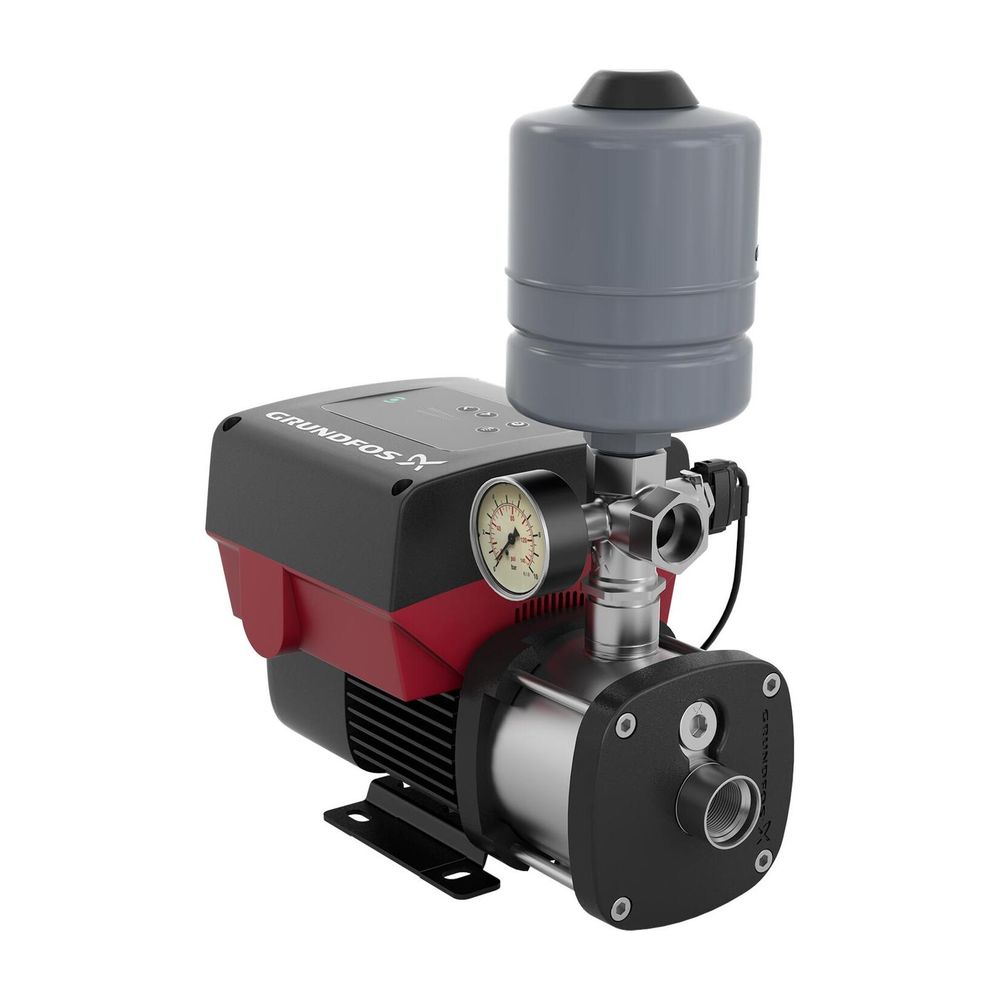

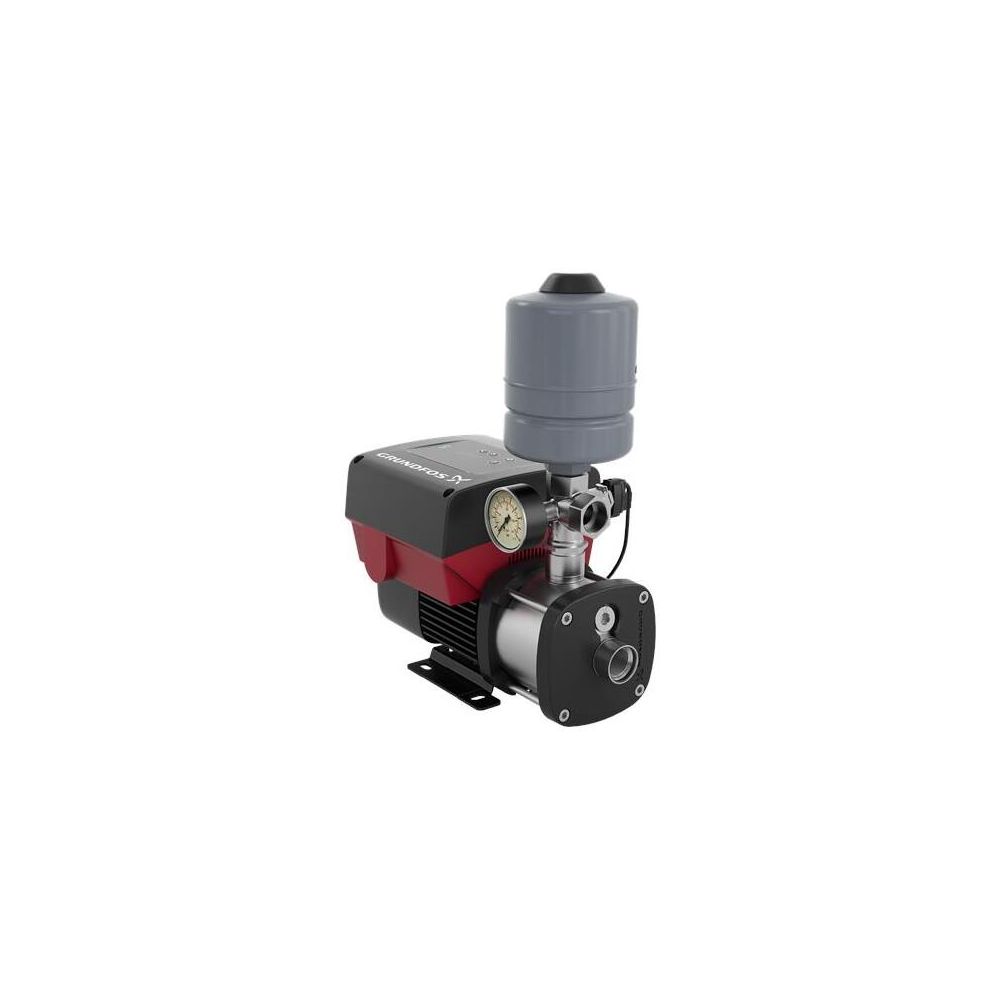

Die Hydro Mono CMBE 3-62 basiert auf einer horizontalen, normalsaugenden, mehrstufigen Kreiselpumpe vom Typ CME-I. Das Gehäuse sowie das Laufrad bestehen aus Edelstahl 1.4301, was eine hohe Langlebigkeit unterstützt. Ein 5-Wege-Edelstahlverteiler mit integriertem Rückflussverhinderer sowie ein trinkwasserzugelassenes 2-Liter-Vollmembranausdehnungsgefäß sind fest in das System integriert. Zur Überwachung des Betriebszustands verfügt die Anlage über ein gedämpftes Manometer und einen Drucksensor. Ein saugseitiges Edelstahl-T-Stück mit Druckschalter ermöglicht zudem eine Wassermangelüberwachung gemäß DIN 1988-500.

Welche Funktionen bietet die Steuerung?

Die Steuerung der Anlage erfolgt über einen im Motor integrierten Frequenzumformer, der eine stufenlose Drehzahlregelung ermöglicht. Dies sorgt für eine präzise Konstantdruckregelung, bei der der Solldruck durch automatische Anpassung der Pumpendrehzahl gehalten wird. Ein elektronischer Sanftanlauf schützt das Rohrleitungssystem vor Druckschlägen. Bei geringem Wasserbedarf schaltet die Pumpe automatisch in den Ein-Aus-Betrieb. Über das Bediendisplay am Motor lassen sich der Solldruck einstellen sowie Alarme quittieren. Zudem bietet die Anlage eine integrierte Trockenlaufschutzüberwachung mit automatischen Neustartversuchen.

Welche Schnittstellen stehen zur Verfügung?

Für die Kommunikation und Überwachung bietet die Anlage verschiedene Ein- und Ausgänge. Dazu gehören zwei Analogeingänge für Sensoren sowie zwei konfigurierbare Digitaleingänge. Zwei potentialfreie Wechselrelais ermöglichen die Weiterleitung von Alarm- und Warnmeldungen. Der Status der Pumpe wird visuell über das Grundfos LED Eye angezeigt. Optional kann die Anlage über CIM-Steckkarten in Feldbussysteme eingebunden werden. Detaillierte Statuswerte und Konfigurationsmöglichkeiten sind über die Grundfos GO Software zugänglich.

Wie wird die Anlage hinsichtlich Trinkwasserqualität behandelt?

Die Druckerhöhungsanlage wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und nach der Prüfung verschlossen. Vor dem Einsatz in Trinkwassersystemen muss die Anlage gemäß DIN EN 806-4 gründlich gespült werden, um das Risiko von Bakterienwachstum zu reduzieren. Auf Anfrage sind thermische Desinfektionen im Werk möglich, bei denen die Anlage mit über 76 °C warmem Trinkwasser behandelt wird.

Technische Daten

• Motorleistung (P2): 1,1 kW
• Max. Förderhöhe: 62 m
• Max. Volumenstrom: 4 m³/h
• Max. Arbeitsdruck: 10 bar
• Bemessungsspannung: 200 - 240 V
• Nennstrom: 5,88 A
• Schutzart: IP55
• Medientemperaturbereich: 0 - 60 °C
• Anschluss Einlass/Auslass: 1 Zoll (Rp)
• Gewicht: 17,1 kg

Die Grundfos Hydro Mono CMBE 3-62 überzeugt durch ihre effiziente Konstantdruckregelung und die robuste Edelstahlkonstruktion. Mit einer Motorleistung von 1,1 kW und einem maximalen Betriebsdruck von 10 bar bietet sie eine leistungsstarke Lösung für die Druckerhöhung. Die integrierte Frequenzumrichter-Technologie sorgt für einen energieeffizienten Betrieb und schont durch den Sanftanlauf die angeschlossene Installation. Dank der kompakten Bauweise und der vielseitigen Steuerungsmöglichkeiten ist sie eine zuverlässige Wahl für anspruchsvolle Anwendungen.
