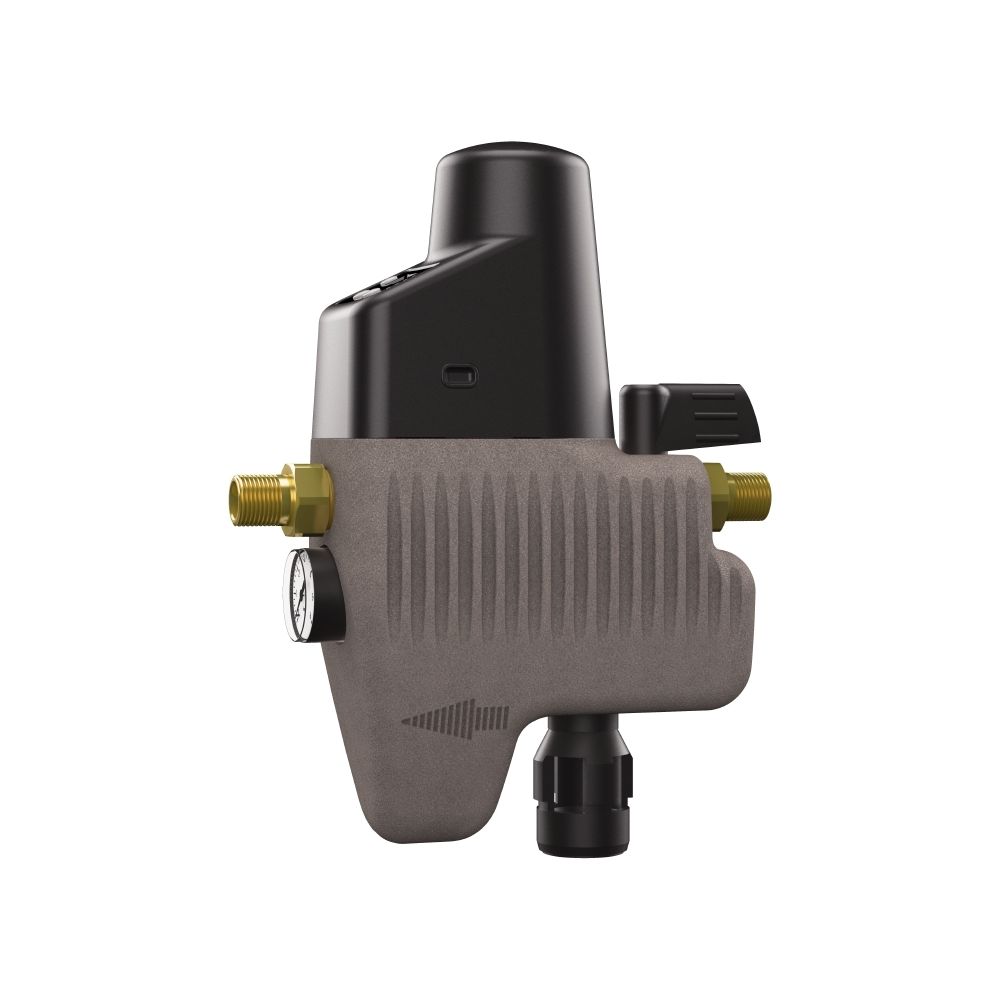

Reflex Fillcontrol Plus Compact Nachspeisesystem
Die kompakte Lösung für Kleinanlagen mit Membran-Druckausdehnungsgefäß. Der Systemtrenner nach DIN EN 1717 ist bereits integriert, die Steuerung arbeitet vollständig autark über den integrierte Systemdrucksensor.
Fillcontrol Plus Compact
Automatische Nachspeise- und Füllstation für Heiz- und Kühlsysteme mit Membran- Druckausdehnungsgefäßen (MAG).
Ermöglicht eine kontrollierte und nach DIN EN 1717 bzw. DIN 1988 geforderte sichere Nachspeisung und Systemfüllung aus direkt verbundenen Trinkwasser- netzen und realisiert die nach DIN EN 12828 und VDI 4807 empfohlene Funktionskontrolle des Druckhaltesystems (MAG).
Bestehend aus Absperrarmatur, DVGW geprüftem Systemtrenner (BA) nach DIN EN 12729, Schmutzfänger, Drucksensor, Motorkugelhahn, Druckminderer mit Kontrollmanometer und Mikroprozessorsteuerung. Alle Komponenten sind leicht zugänglich und platzsparend in ein Gehäuse integriert.
Die kontrollierte, druckabhängige Nachspeisung erfolgt mit automatischer Unterbrechung und Störmeldung bei Überschreitung der Laufzeit und/oder der Zyklenanzahl.
Die Anlagenerst- und Wiederbefüllung wird mittels hierfür einstellbarem Betriebsmodus möglich. Über eine vollautomatische, frei parametrierbare Mikroprozessorsteuerung mit LCD Display für alle relevanten Betriebs- und Störmeldungen und Druckanzeige, sowie potenzialfreiem Ausgang und Summmelder für Sammelstörmeldung erfolgt die Funktionssteuerung und -überwachung der CE gekennzeichneten Station.
Das Gerät ist eine Nachspeisestation, die zum Halten von Wasserdruck und zum Nachspeisen von Frischwasser in einem Anlagensystem dient
Technische Daten
| Hersteller-Warengruppe | Nachspeisung |
| Hersteller-Serie | Fillcontrol, Fillset |
| Hersteller-Produktgruppe | Fillcontrol, Fillset |
| Hersteller-Artikelnummer | 6811500 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-6811500 |

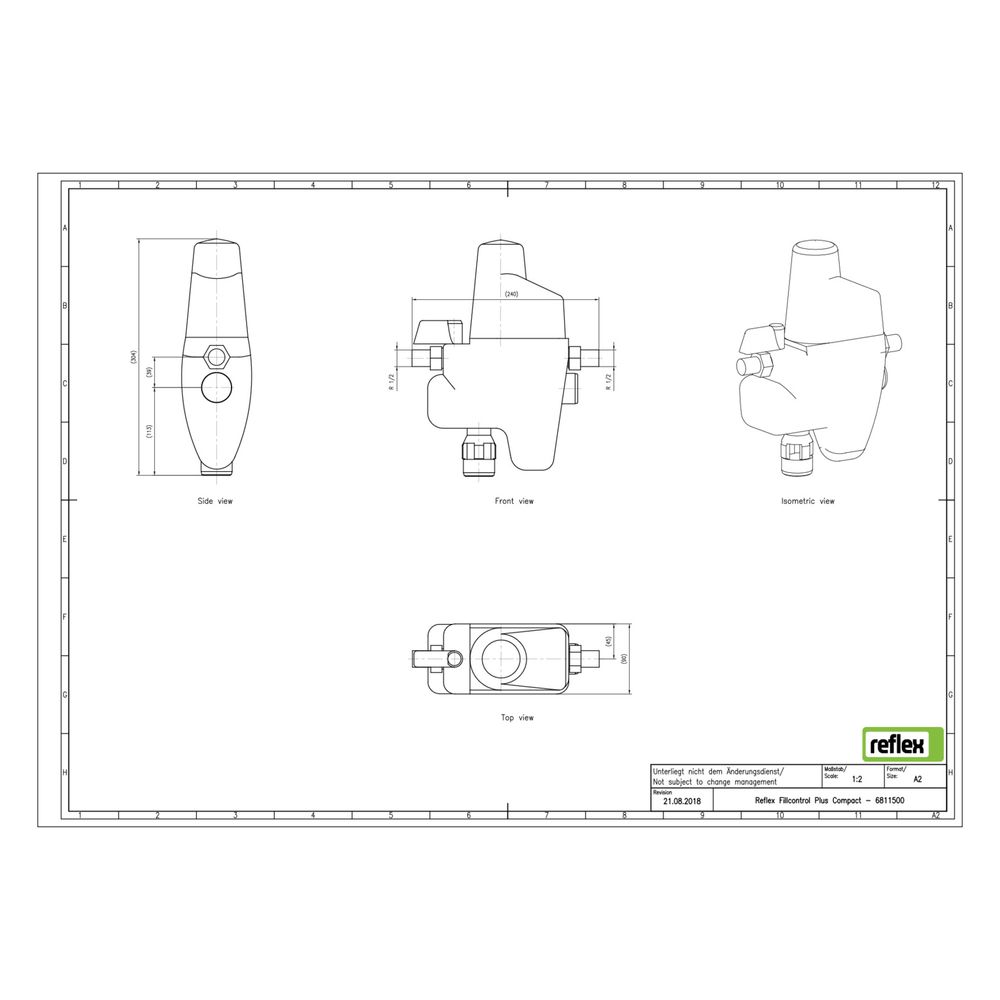

| Bauhöhe | 304,00 |
| Baulänge | 240,00 |
| Bautiefe | 90,00 |
| Druck | 1,30 - 10,00 |
| EAN-13 | 4036705077425 |
| Geeignet für den Festeinbau | ja |
| Geeignet für Enthärtung | ja |
| Geeignet für kompressorgesteuerten Ausdehnungsautomaten | nein |
| Geeignet für Membrandruckausdehnungsgefäß | nein |
| Geeignet für mobilen Einsatz | nein |
| Geeignet für pH-Wert Stabilisierung | nein |
| Geeignet für Vollentsalzung | nein |
| Gewicht | 3,2 kg |
| Max Arbeitsdruck | 10,00 |
| Max Temperatur Ausgang | 70,00 |
| Max Temperatur Eingang | 70,00 |
| Mit automatischer Befüllung | ja |
| Mit Entlüfter | nein |
| Mit Filter | nein |
| Mit Isolierung | ja |
| Mit Manometer | nein |
| Mit Systemtrenner | ja |
| Nenndurchmesser | 1/2 Zoll (15) |
| WEEE-Nr. | DE30666633 |
Reflex Winkelmann GmbH
Gersteinstraße 19
59227 Ahlen
Deutschland
59227 Ahlen
Deutschland
Reflex Winkelmann – Spezialist für Versorgungstechnik
Die Reflex Winkelmann GmbH ist ein deutsches Unternehmen, das sich auf die Entwicklung und Fertigung wasserführender Systeme in der Heizungs- und Versorgungstechnik spezialisiert hat. In diesem technisch sehr anspruchsvollen Markt gelten die Produkte der Marke seit Jahrzehnten als Inbegriff erstklassiger Ingenieurskunst. Mit einer konsequenten Kundenorientierung und viel technischem Know-How bietet Reflex Komplettsysteme sowie Einzelkomponenten, die einen optimalen und fachgerechten Betrieb in Sachen Versorgung sicherstellen.
Die Marke ist in erster Linie bekannt für die Fertigung hochwertiger Membran-Druckausdehnungsgefäße und effizienter Warmwasserspeicher. Das Gesamtsortiment von Reflex deckt jedoch nahezu alle Bereiche der Versorgungstechnik für Heizung und Warmwasser ab: Dazu zählen innovative Systeme für Druckhaltung, Nachspeisung, Trinkwasseraufbereitung sowie Entgasung. Dazu kommen unter anderem Solar- und Pufferspeicher. Mit SINUS erweitert die Marke das eigene Produktportfolio für Verteilertechnik und Hydraulische Weichen. Ein breites Zubehörprogramm komplementiert alle angebotenen Produktgruppen.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
