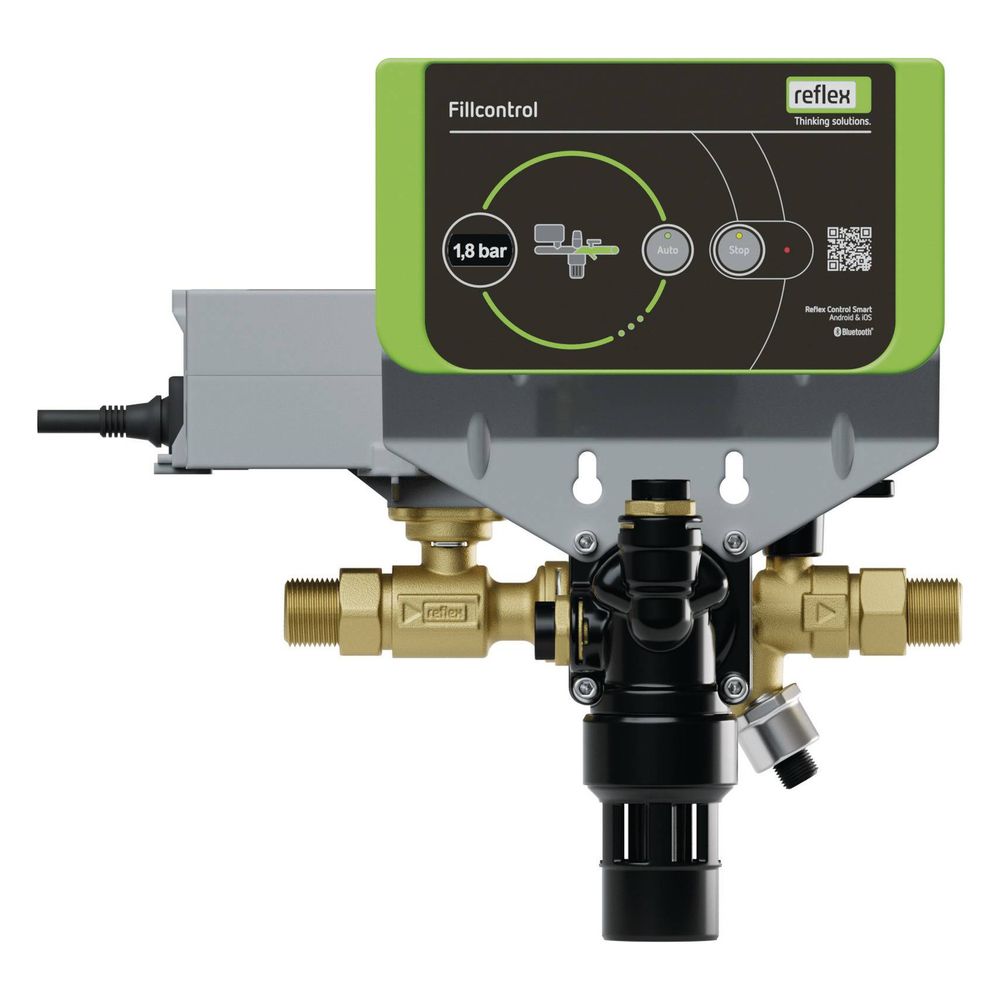

Reflex Fillcontrol Nachspeisestation Smart, automatisch, mit Systemtrenner und Mikroprozessorsteuerung
Der Reflex Fillcontrol Nachspeisestation Smart ist eine automatische Nachspeise- und Füllstation, die speziell für Heiz- und Kühlsysteme mit Membran-Druckausdehnungsgefäßen (MAG) entwickelt wurde. Sie bietet eine sichere und kontrollierte Nachspeisung aus direkt verbundenen Trinkwassernetzen und erfüllt die Anforderungen der DIN EN 1717 sowie DIN 1988. Die kompakte Station eignet sich besonders für Kleinanlagen und ermöglicht eine zuverlässige Druckhaltung und Systemfüllung.
Wie funktioniert die Nachspeisestation Fillcontrol Smart?
Die Fillcontrol Smart arbeitet mit einer integrierten Mikroprozessorsteuerung, die über einen eingebauten Systemdrucksensor den Systemdruck überwacht und die Nachspeisung automatisch steuert. Die Nachspeisung erfolgt druckabhängig und wird bei Überschreitung der Laufzeit oder der Zyklenanzahl automatisch unterbrochen, wobei eine Störmeldung ausgegeben wird. Die Steuerung ist frei parametrierbar und verfügt über ein LCD-Display zur Anzeige aller relevanten Betriebs- und Störmeldungen sowie des Drucks.
Welche Komponenten sind in der Fillcontrol Smart integriert?
Die Nachspeisestation umfasst eine Absperrarmatur, einen DVGW-geprüften Systemtrenner (BA) nach DIN EN 12729, einen Schmutzfänger, einen Motorkugelhahn, einen Druckminderer mit Kontrollmanometer sowie den integrierten Drucksensor und die Mikroprozessorsteuerung. Alle Komponenten sind leicht zugänglich in der kompakten Bauform integriert, was Wartung und Bedienung erleichtert.
Für welche Anwendungen ist die Fillcontrol Smart geeignet?
Die Station ist für den Festeinbau in Heiz- und Kühlsystemen mit Membran-Druckausdehnungsgefäßen konzipiert. Sie ist geeignet für den Einsatz in Anlagen, die eine kontrollierte Nachspeisung aus Trinkwassernetzen benötigen und dabei die Anforderungen der DIN EN 12828 und VDI 4807 erfüllen wollen. Die Fillcontrol Smart unterstützt zudem die Verwendung von Enthärtungsanlagen, ist jedoch nicht für Vollentsalzung oder mobilen Einsatz ausgelegt.
Wie wird die Funktionsüberwachung realisiert?
Die Mikroprozessorsteuerung ermöglicht eine umfassende Funktionskontrolle des Druckhaltesystems (MAG) und stellt über eine RS485-Schnittstelle die Anbindung an die Gebäudeleittechnik (GLT) sicher. Ein potenzialfreier Ausgang für Sammelstörmeldungen ist ebenfalls vorhanden, wodurch eine zentrale Überwachung und schnelle Reaktion auf Störungen möglich ist.

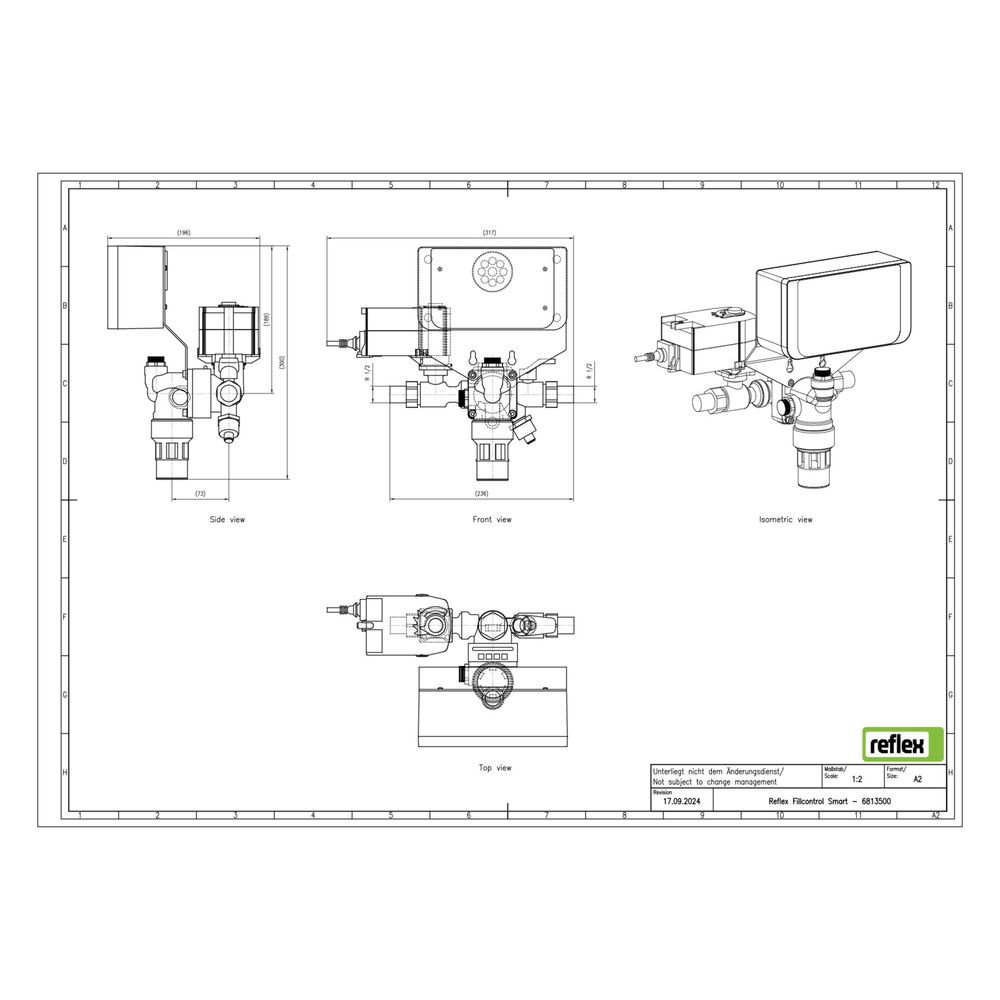

Technische Daten
- Bauhöhe: 299 mm
- Baulänge: 320 mm
- Bautiefe: 194 mm
- Maximaler Arbeitsdruck: 10 bar
- Maximale Temperatur Eingang/Ausgang: 65 °C
- Nenndurchmesser: 1/2 Zoll (15 mm)
- Mit Druckminderer: ja
- Mit Systemtrenner: ja
- Automatische Befüllung: ja
- Geeignet für Enthärtung: ja
- Geeignet für Festeinbau: ja
Die Reflex Fillcontrol Nachspeisestation Smart bietet eine zuverlässige und sichere Lösung zur automatischen Nachspeisung und Druckhaltung in Heiz- und Kühlsystemen mit Membran-Druckausdehnungsgefäßen. Mit ihrer integrierten Mikroprozessorsteuerung und den geprüften Komponenten sorgt sie für eine präzise Steuerung und Überwachung des Systemdrucks bei einer maximalen Temperatur von 65 °C und einem Arbeitsdruck bis 10 bar.
Technische Daten
| Hersteller-Warengruppe | Nachspeisung |
| Hersteller-Serie | Fillcontrol, Fillset |
| Hersteller-Produktgruppe | Fillcontrol, Fillset |
| Hersteller-Artikelnummer | 6813500 |
| Hersteller | Reflex |
| Artikelnummer | REFLEX-6813500 |
| Bauhöhe | 299,00 |
| Baulänge | 320,00 |
| Bautiefe | 194,00 |
| Druck | 0,00 - 10,00 |
| EAN-13 | 4036705591433 |
| Geeignet für den Festeinbau | ja |
| Geeignet für Enthärtung | ja |
| Geeignet für kompressorgesteuerten Ausdehnungsautomaten | nein |
| Geeignet für mobilen Einsatz | nein |
| Geeignet für pH-Wert Stabilisierung | nein |
| Geeignet für Vollentsalzung | nein |
| Gewicht | 4,4 kg |
| Max Arbeitsdruck | 10,00 |
| Max Temperatur Ausgang | 65,00 |
| Max Temperatur Eingang | 65,00 |
| Mit automatischer Befüllung | ja |
| Mit Druckminderer | ja |
| Mit Entlüfter | nein |
| Mit Filter | nein |
| Mit Manometer | nein |
| Mit Systemtrenner | ja |
| Nenndurchmesser | 1/2 Zoll (15) |
| WEEE-Nr. | 30666633 |
