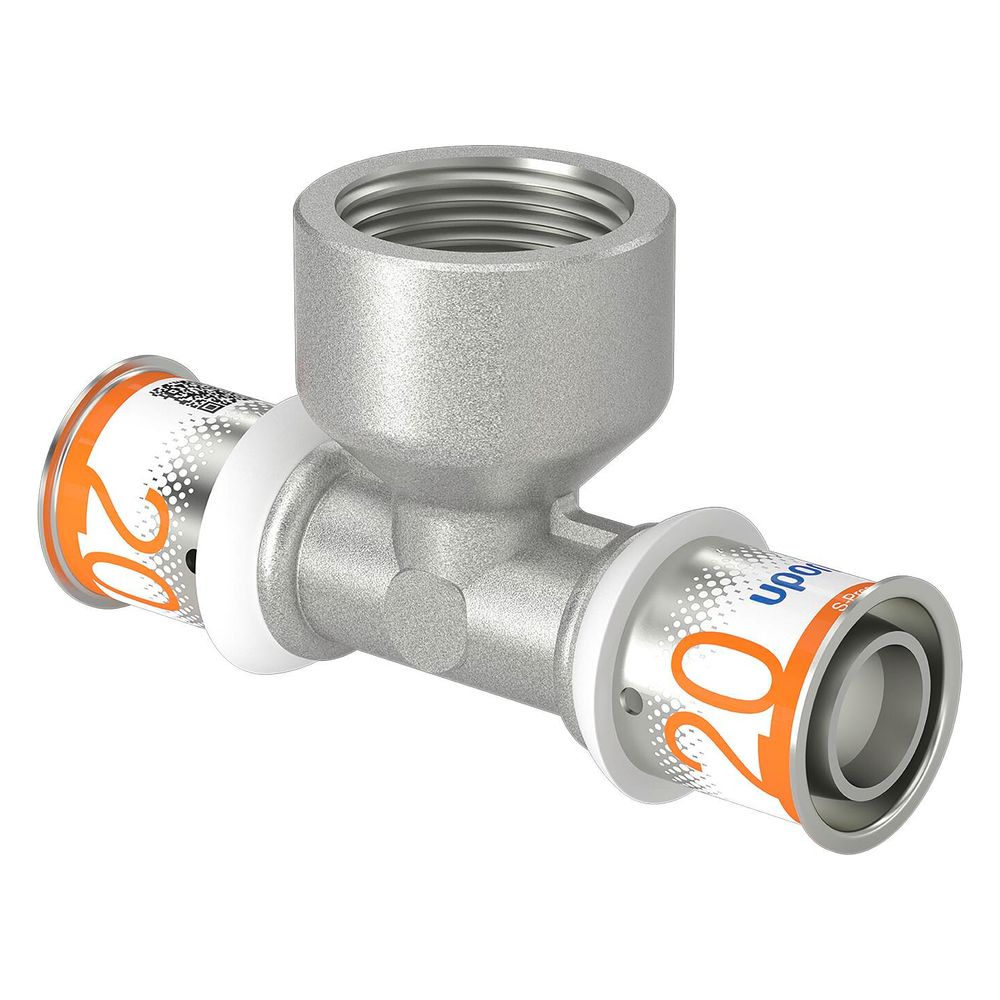

Uponor S-Press Plus T-Stück mit Innengewinde, 20mm x Rp 3/4" FT-20

Der Uponor S-Press Plus T-Stück mit Innengewinde, 20mm x Rp 3/4" FT-20, ist ein hochwertiger Metall-Pressfitting aus der S-Press PLUS Serie. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet dieses T-Stück eine langlebige und korrosionsgeschützte Verbindung. Es ist ideal für Trinkwasser- und Heizungsinstallationen geeignet und ermöglicht eine einfache und sichere Montage ohne Kalibrieren und Entgraten der Rohre.

Wie ist das Uponor S-Press Plus T-Stück konstruiert?

Das T-Stück verfügt über zwei Pressmuffenanschlüsse mit einem Rohraußendurchmesser von 20 mm und einen zylindrischen Innengewindeanschluss Rp 3/4" (20 mm) nach DIN EN 10226-1. Alle Messinganschlüsse sind entzinkungsbeständig (DZR) und zusätzlich verzinnt, was den Korrosionsschutz erhöht. Eine fest fixierte Presshülse aus Edelstahl mit Sichtfenster ermöglicht eine sichere und kontrollierbare Verpressung. Die Dichtringe bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Welche Sicherheits- und Qualitätsmerkmale bietet das T-Stück?

Das Produkt ist mit DVGW-, ÖVGW- und KIWA/KOMO-Prüfsiegeln zertifiziert und erfüllt die Anforderungen der DIN EN 12873-1 für Migrationsprüfungen. Die hohe Prüfsicherheit der Fittings wird durch eine Verpresst-Kennzeichnung unterstützt, die bei der Dichtheitsprobe mit 150 mbar Überdruck ein "unverpresst undicht"-Verhalten sicherstellt. Die Verbindung ist zugfest, mit einem Testwert von über 1600 N gemäß CSTB NF EN 1979, und ermöglicht eine langlebige Installation. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 bestätigt.

Für welche Anwendungen ist das T-Stück geeignet?

Das Uponor S-Press Plus T-Stück ist zu 100% kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Für den Einsatz im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer tolerierbar. Im Heizungsbereich beträgt die maximale Dauerbetriebstemperatur 80 °C bei ebenfalls 10 bar Dauerbetriebsdruck, mit kurzzeitigen Störfalltemperaturen von 100 °C für bis zu 100 Stunden.

Wie erfolgt die Montage des Uponor S-Press Plus T-Stücks?

Die Montage erfolgt durch eine längskraftschlüssige Radial-Pressverbindung, die ohne Kalibrieren und Entgraten der Rohre auskommt. Die sichere Führung der Pressbacken und die fixierte Edelstahl-Presshülse mit Sichtfenster erleichtern die Installation und erhöhen die Prüfsicherheit. Eine schnelle Dimensionserkennung mit Farbkodierung und die Verpresst-Kennzeichnung unterstützen die effiziente Verarbeitung auf der Baustelle.

Technische Daten

• Ausführung: T-Stück
• Anschlüsse: 2x Pressmuffe 20 mm, 1x Innengewinde Rp 3/4" (20 mm)
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Rohraußendurchmesser Anschluss 1/3: 20 mm
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,5

Das Uponor S-Press Plus T-Stück mit Innengewinde bietet eine zuverlässige und hygienische Verbindung für Trinkwasser- und Heizungsinstallationen. Die Kombination aus hochwertigem, entzinkungsbeständigem Messing, verzinnter Oberfläche und sicherer Pressverbindung ermöglicht eine langlebige und korrosionsgeschützte Installation bei einem maximalen Betriebsdruck von 10 bar und Temperaturen bis 80 °C. Die einfache Montage ohne Kalibrieren und Entgraten sowie die bewährte Prüfsicherheit tragen maßgeblich zur Effizienz und Zuverlässigkeit im Installationsalltag bei.
