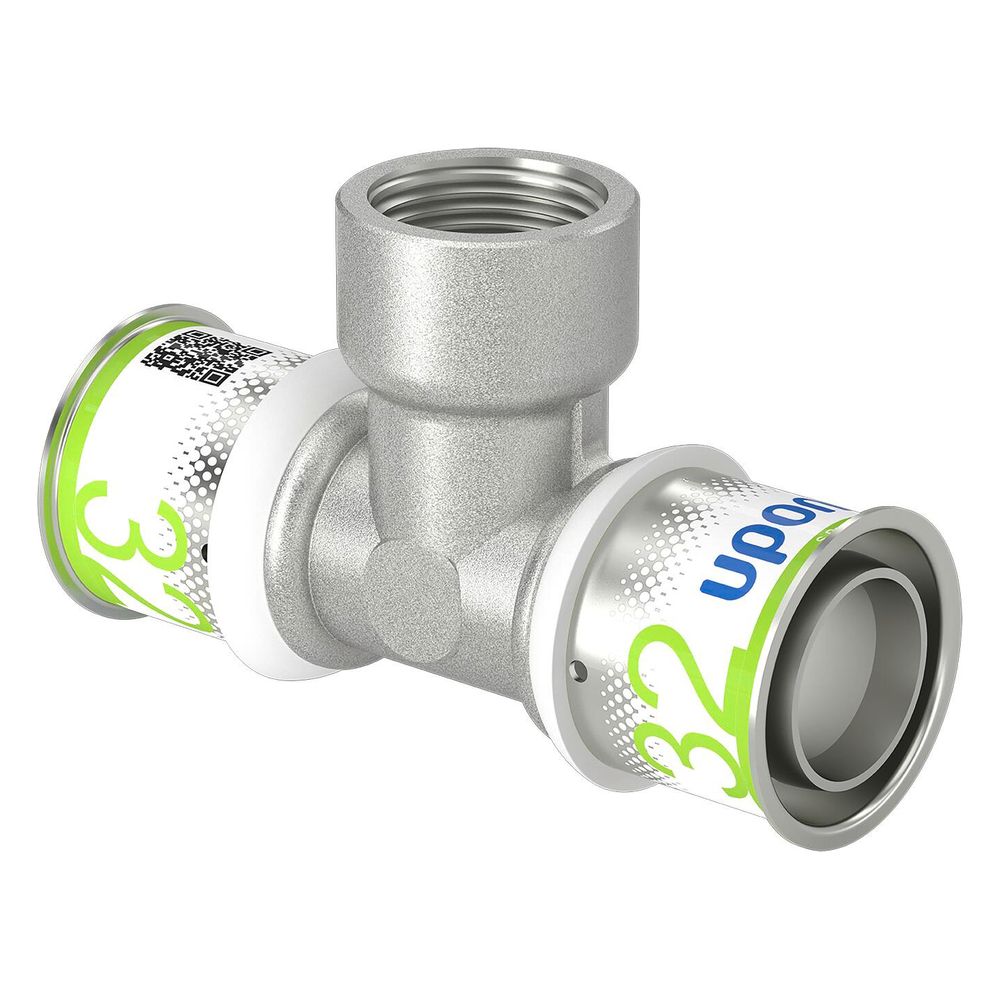

Uponor S-Press Plus T-Stück mit Innengewinde, 32mm x Rp 3/4" FT-32

Das Uponor S-Press Plus T-Stück mit Innengewinde, 32mm x Rp 3/4" FT-32, ist ein hochwertiger Pressfitting aus der S-Press PLUS Serie. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, ist es ideal für den Einsatz in Trinkwasser- und Heizungsinstallationen. Das T-Stück verfügt über zwei Pressmuffen und ein zylindrisches Innengewinde nach DIN EN 10226-1, wodurch es vielseitig in Rohrleitungssystemen eingesetzt werden kann. Die Verbindung ist durch eine langlebige EPDM-Dichtung totraumfrei und hygienisch optimiert.

Wie ist das Material und die Verarbeitung des T-Stücks beschaffen?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit zweischichtiger Innenverzinnung, die den Korrosionsschutz erhöht. Messingwerkstoff und galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die fest fixierte Presshülse aus Edelstahl verfügt über ein Sichtfenster zur Kontrolle der Verpressung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW-Arbeitsblattes W 270.

Welche Anschlussarten und Maße bietet das T-Stück?

Das T-Stück verfügt über zwei Pressmuffenanschlüsse mit einem Rohraußendurchmesser von 32 mm und einen Innengewindeanschluss Rp 3/4" (20 mm) nach DIN EN 10226-1. Die Anschlüsse sind jeweils mit einer verzinnten Oberfläche versehen. Die Längen der Pressmuffenanschlüsse betragen 51 mm mit einer Arbeitslänge von 23 mm. Der Innengewindeanschluss hat eine Länge von 44 mm und eine Arbeitslänge von 27 mm.

Wie wird die Verbindung hergestellt und welche Sicherheitsmerkmale sind vorhanden?

Die Verbindung erfolgt durch eine längskraftschlüssige Radial-Pressverbindung, die ohne Kalibrieren und Entgraten des Rohres ausgeführt werden kann. Eine sichere Pressbackenführung und die Verpresst-Kennzeichnung sichern eine hohe Prüfsicherheit vor und während der Dichtheitsprobe. Bei einer Dichtheitsprüfung mit 150 mbar Überdruck zeigt das System eine Undichtigkeit an, wenn die Verbindung nicht korrekt verpresst wurde. Eine schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen unterstützen die Installation.

Für welche Anwendungsbereiche ist das T-Stück geeignet?

Das T-Stück ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für maximal 100 Stunden möglich. Die 100%ige Kompatibilität zu bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallation sowie Heizen/Kühlen macht es vielseitig einsetzbar.

Welche Zertifikate und Prüfungen liegen für das Produkt vor?

Das T-Stück ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Es wurde einer Migrationsprüfung gemäß DIN EN 12873-1 unterzogen und erfüllt die Anforderungen an die Entzinkungsbeständigkeit nach DIN 50905-4, bestätigt durch ein BAM-Gutachten. Die Zugfestigkeit wurde mit über 1600 N gemäß CSTB NF EN 1979 geprüft. Die durchflussoptimierte Bauweise sorgt für geringe Druckverluste im Rohrsystem.

Technische Daten

• Ausführung: T-Stück
• Anschlüsse: 2x Pressmuffe (32 mm), 1x Innengewinde Rp 3/4" (20 mm)
• Werkstoff: Entzinkungsbeständiges Messing (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck: 10 bar
• Dauerbetriebstemperatur Trinkwasser: 0 bis 70 °C
• Dauerbetriebstemperatur Heizung: bis 80 °C
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Das Uponor S-Press Plus T-Stück mit Innengewinde bietet eine zuverlässige und hygienische Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Die Kombination aus hochwertigem, entzinkungsbeständigem Messing, verzinnter Oberfläche und sicherer Pressverbindung sorgt für eine langlebige und korrosionsbeständige Installation. Mit einem maximalen Betriebsdruck von 10 bar und der Eignung für Temperaturbereiche von 0 bis 70 °C (Trinkwasser) bzw. bis 80 °C (Heizung) ist das T-Stück vielseitig einsetzbar und kompatibel mit bestehenden Uponor Systemen.
