Uponor S-Press Plus Kupplung
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Beschreibung

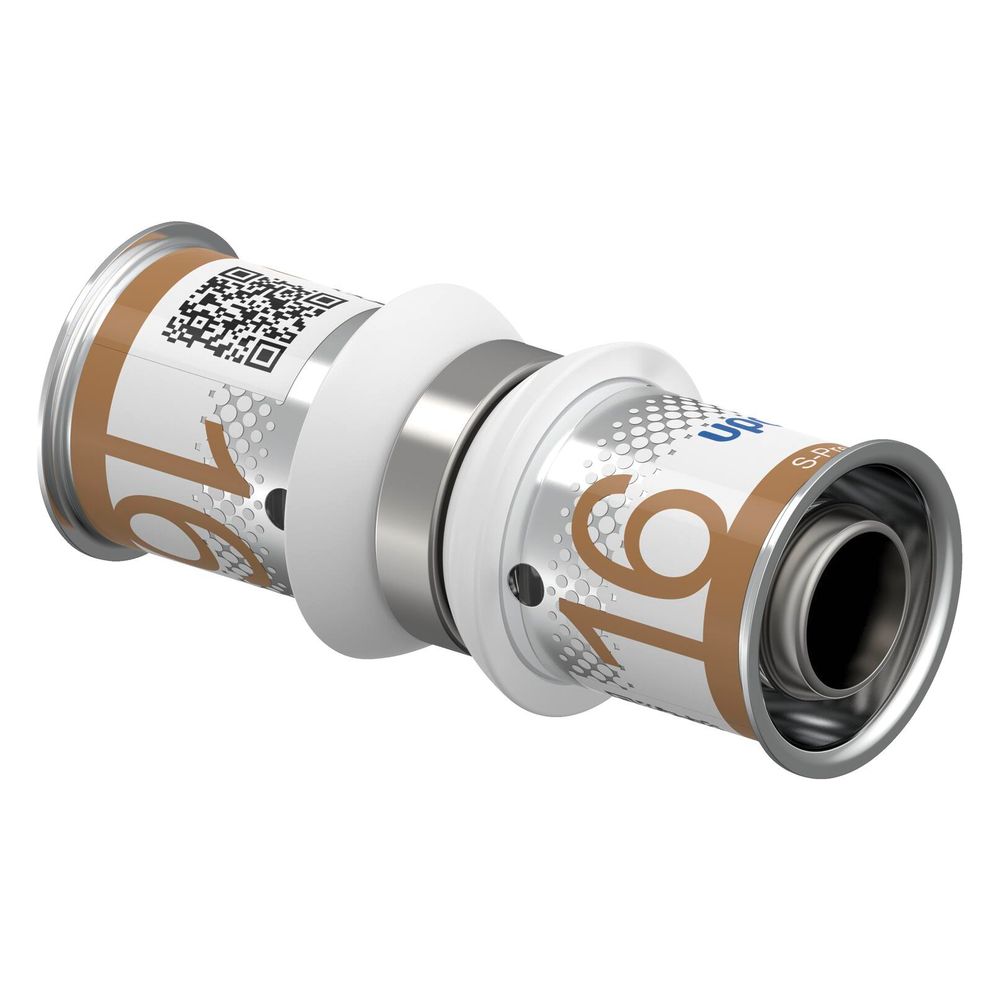

Uponor S-Press Plus Kupplung, 16x16mm, 1070547
Die Uponor S-Press Plus Kupplung 16x16mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung. Sie eignet sich für Trinkwasser- und Heizungsinstallationen und bietet durch ihre durchflussoptimierte Bauweise geringe Druckverluste. Die Kupplung ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und zeichnet sich durch eine sichere, langlebige Radial-Pressverbindung mit fest fixierter Edelstahl-Presshülse und Sichtfenster aus. Sie ist für einen maximalen Dauerbetriebsdruck von 10 bar ausgelegt.
Welche Materialeigenschaften zeichnen die Uponor S-Press Plus Kupplung aus?
Die Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich innen zweischichtig verzinnt ist, um den Korrosionsschutz zu erhöhen. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Eine Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen (KTW-Empfehlung - Kunststoffe im Trinkwasser) des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei. Als Dichtungsmaterial wird Ethylen-Propylen-Dien-Kautschuk (EPDM) verwendet.
Wie ist die Konstruktion für eine sichere Installation optimiert?
Die Kupplung verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung erreicht, die bei der Dichtheitsprobe mit 150 mbar Überdruck anzeigt, ob die Verbindung unverpresst undicht ist. Das Verpressen ist ohne Kalibrieren und Entgraten des Rohres möglich. Eine sichere Pressbackenführung unterstützt die Montage. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste. Die schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen erleichtern die Handhabung. Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet.
Für welche Anwendungsbereiche ist die Kupplung geeignet?
Die Kupplung ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich ist die Kupplung für eine maximal zulässige Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar und kurzzeitige Störfalltemperaturen von bis zu 100 °C für maximal 100 Stunden Betriebsdauer geeignet. Die Kupplung ist systemgebunden und 100% kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.
Welche Zertifizierungen liegen vor?
Die Uponor S-Press Plus Kupplung ist zertifiziert nach DVGW/ÖVGW, KIWA/KOMO. Der Nachweis der Entzinkungsbeständigkeit erfolgte durch die Bundesanstalt für Materialforschung und Prüfung (BAM), geprüft nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634). Weitere Zertifikate umfassen das DVGW-Siegel, das DIN-CERTCO-Zertifikat und das KIWA-Prüfsiegel.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Pressmuffe
- Anschluss 2: Pressmuffe
- Rohraußendurchmesser Anschluss 1: 16 mm
- Rohraußendurchmesser Anschluss 2: 16 mm
- Länge: 51
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Zeta-Wert: 1,9
- Zugfestigkeit: > 1600 N
Die Uponor S-Press Plus Kupplung 16x16mm überzeugt durch ihre langlebige, korrosionsbeständige Konstruktion und die sichere, schnelle Montage. Sie ist für den Einsatz in Trinkwasser- und Heizungsanlagen mit bis zu 10 bar Druck und Temperaturen bis 80 °C geeignet und bietet durch ihre durchflussoptimierte Bauweise geringe Druckverluste sowie hohe Prüfsicherheit.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070547 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 6 |
| Arbeitslänge Anschluss 2 | 6 |
| Artikelnummer | UPONOR-1070547 |
| Ausführung | 1-teilig |
| DIN-CERTCO-Zertifikat | ja |
| DVGW-Siegel | ja |
| EAN-13 | 6414905218677 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,039 kg |
| KIWA-Prüfsiegel | ja |
| Länge | 51 |
| Länge Anschluss 1 | 22 |
| Länge Anschluss 2 | 22 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 2 | 16 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zeta-Wert | 1,9 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
