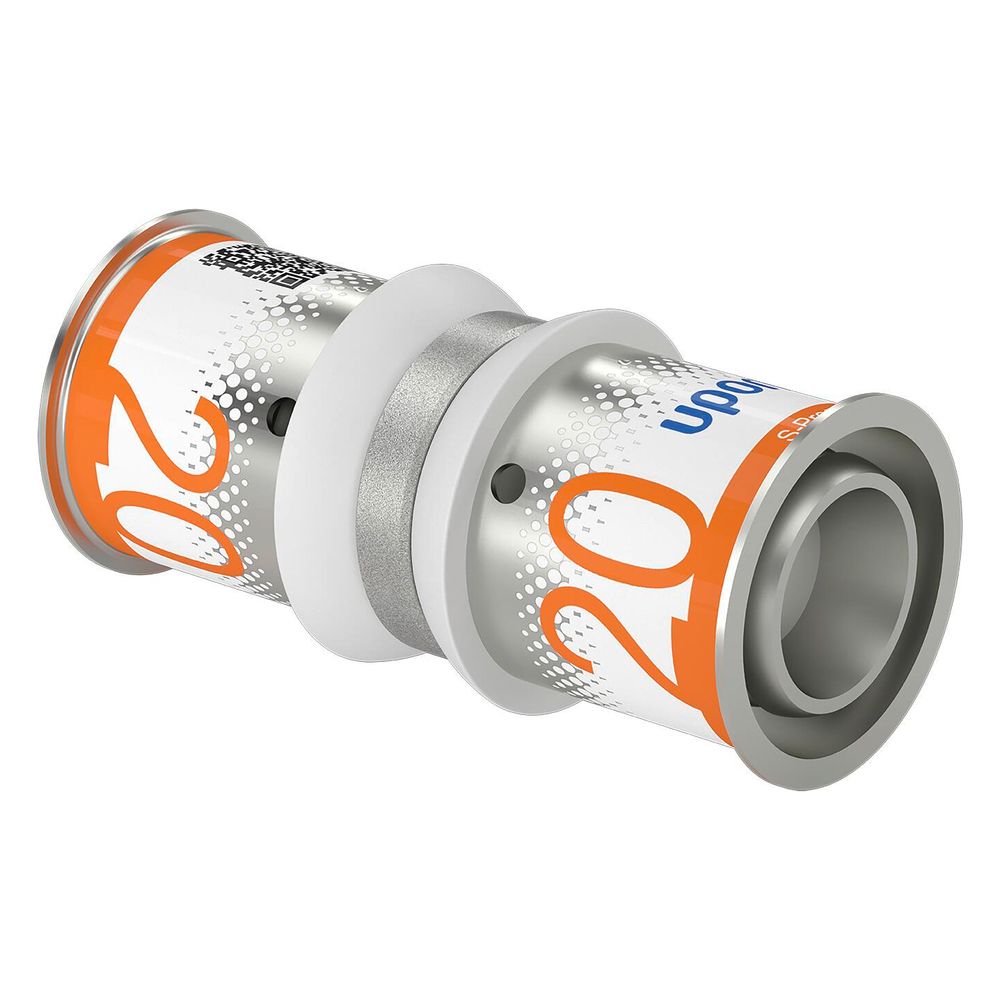

Uponor S-Press Plus Kupplung, 20x20mm, 1070548

Die Uponor S-Press Plus Kupplung 20x20mm aus der S-Press PLUS Serie ist ein hochwertiger, gerader Pressfitting-Verbinder für Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, eignet sie sich ideal für Trinkwasser- sowie Heizungsinstallationen. Diese Kupplung zeichnet sich durch hohe Korrosionsbeständigkeit, einfache Montage ohne Kalibrieren und Entgraten sowie durch geprüfte Sicherheit und vollständige Kompatibilität mit bestehenden Uponor Systemkomponenten aus.

Wie ist die Konstruktion und das Material der Uponor S-Press Plus Kupplung beschaffen?

Die Kupplung ist aus einer hoch entzinkungsbeständigen Messinglegierung gefertigt und zusätzlich innen zweischichtig verzinnt, um Korrosion zu reduzieren. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die fest fixierte Presshülse aus Edelstahl sorgt für eine langlebige und außen korrosionsbeständige Verbindung. Die Dichtringe bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Welche Vorteile bietet die Verbindungstechnik der Kupplung?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit sicherer Pressbackenführung. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die charakteristische Verpresst-Kennzeichnung und die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck ermöglicht. Das Pressen kann ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen, was die Montagezeit verkürzt. Die Presshülse verfügt über ein Sichtfenster, das die Verpressung sichtbar macht.

Für welche Anwendungsbereiche ist die Kupplung geeignet?

Die Kupplung ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden Betriebsdauer. Die Kupplung ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.

Welche Zertifikate und Prüfungen bestätigen die Qualität der Kupplung?

Die Uponor S-Press Plus Kupplung ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Eine Migrationsprüfung gemäß DIN EN 12873-1 wurde durchgeführt. Der Nachweis der Entzinkungsbeständigkeit erfolgte durch die Bundesanstalt für Materialforschung und Prüfung (BAM), geprüft nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634). Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 weist eine Zugfestigkeit von über 1600 N nach. Der Fitting ist zudem durchflussoptimiert für geringe Druckverluste.

Wie unterstützt die Kupplung die einfache Handhabung und Installation?

Die Kupplung ist mit einer Farbkodierung zur schnellen Dimensionserkennung ausgestattet und verfügt über einen QR-Code, der direkten Zugang zu weiteren Produktinformationen bietet. Die Montage wird durch die fixierte Presshülse und die sichere Pressbackenführung vereinfacht. Das Pressen ohne Kalibrieren und Entgraten des Rohres erleichtert und beschleunigt den Installationsprozess.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1 & 2: Pressmuffe
• Rohraußendurchmesser Anschluss 1 & 2: 20 mm
• Länge: 54 mm
• Material Anschluss: Messing, entzinkungsbeständig (DZR)
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Zeta-Wert: 1

Die Uponor S-Press Plus Kupplung 20x20mm bietet eine zuverlässige und korrosionsbeständige Verbindung für Trinkwasser- und Heizungsinstallationen. Mit ihrer hohen Zugfestigkeit von über 1600 N, einer maximalen Dauerbetriebstemperatur von 70 °C (Trinkwasser) bzw. 80 °C (Heizung) und einem maximalen Arbeitsdruck von 10 bar ist sie eine effiziente Lösung für professionelle Installationen. Die geprüfte Sicherheit und die einfache Montage ohne Kalibrieren und Entgraten unterstreichen ihre Eignung für vielfältige Anwendungen.
