Uponor S-Press Plus Übergang auf Kupfer
6 weitere Ausführungen verfügbar
Beschreibung

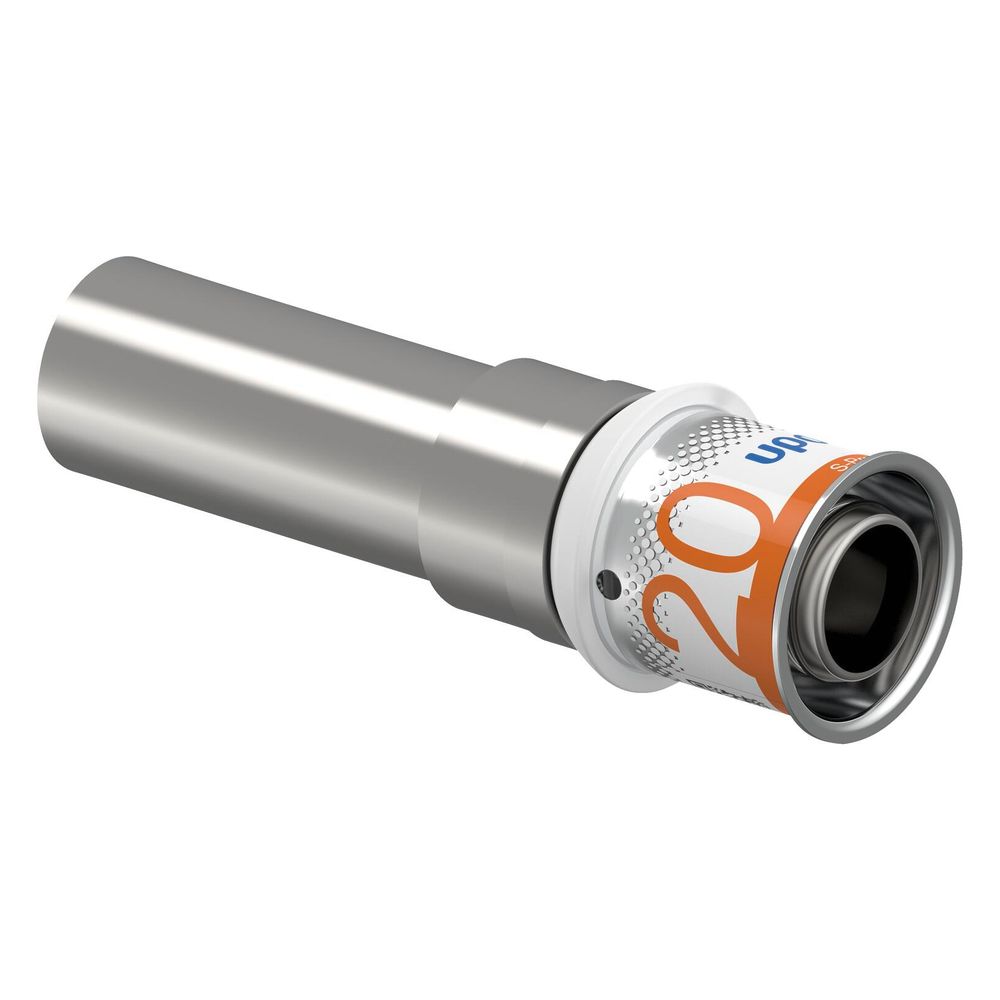

Uponor S-Press Plus Übergang auf Kupfer, 20x18mm CU
Der Uponor S-Press Plus Übergang auf Kupfer, 20x18mm CU, ist ein gerader Pressfitting aus der S-Press PLUS Serie. Er ermöglicht eine zuverlässige Verbindung von Uponor Mehrschichtverbundrohren mit Kupferrohren. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung und einem weich angelöteten Kupferrohr, ist dieser Fitting ideal für den Einsatz in Trinkwasser- und Heizungsinstallationen. Er ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.
Welches Material und welchen Aufbau besitzt der Uponor S-Press Plus Übergang?
Der Fitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, die den Korrosionsschutz erhöht. Anschluss 1 ist eine Pressmuffe aus Messing mit einer fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster, die eine präzise Pressbackenführung ermöglicht. Anschluss 2 ist ein weich angelötetes Kupferrohr nach EN 1057 (halbhart / R 250), komplett verzinnt. Die Dichtringe bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.
Welche technischen Eigenschaften und Zertifikate zeichnen den Fitting aus?
Der Übergang ist reduzierend und zugfest, mit einer Gesamtlänge von 78 mm. Er ist systemgebunden und für den Einsatz in Trinkwasser- und Heizungsanlagen geeignet. Die bewährte Prüfsicherheit „unverpresst und undicht" bei einer Dichtheitsprobe mit 150 mbar Überdruck bietet eine hohe Kontrolle. Zertifikate von DVGW, ÖVGW sowie KIWA/KOMO bestätigen die Qualität und Eignung für Trinkwasserinstallationen. Die durchflussoptimierte Bauweise minimiert Druckverluste im System.
Für welche Einsatzbereiche ist der Uponor S-Press Plus Übergang geeignet?
Der Fitting ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Betriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und kurzzeitige Störfalltemperaturen bis 100 °C bei 10 bar zulässig. Der Übergang auf Kupfer ist ausschließlich zum Pressen vorgesehen, wobei der Einsatzbereich des Uponor Verbundrohres zu beachten ist.
Welche Vorteile bietet die Verbindungstechnik und Montage?
Die längskraftschlüssige Radial-Pressverbindung wird mit einer fixierten Edelstahl-Presshülse ausgeführt, die eine sichere und einfache Montage ohne Kalibrieren oder Entgraten des Rohres ermöglicht. Das Sichtfenster an der Presshülse erleichtert die Kontrolle der Verpressung. Die Verbindung ist totraumfrei und hygieneoptimiert, was die Wasserqualität unterstützt. Die durchflussoptimierte Bauweise minimiert Druckverluste im System.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Pressmuffe, Messing, entzinkungsbeständig (DZR), verzinnt
- Anschluss 2: Zapfen/Rohrende, Kupfer, verzinnt
- Rohraußendurchmesser Anschluss 1: 20 mm
- Rohraußendurchmesser Anschluss 2: 18 mm
- Länge: 78 mm
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
- Max. Dauerbetriebsdruck: 10 bar
Der Uponor S-Press Plus Übergang auf Kupfer bietet eine zuverlässige und hygienische Verbindung zwischen Verbundrohr und Kupferrohr. Die Kombination aus hochwertigem, entzinkungsbeständigem Messing, verzinntem Kupfer und geprüften EPDM-Dichtungen sorgt für eine langlebige und korrosionsbeständige Installation. Mit einem maximalen Betriebsdruck von 10 bar und einer Dauerbetriebstemperatur von bis zu 70 °C im Trinkwasserbereich ist dieser Fitting für vielfältige Anwendungen in Trinkwasser- und Heizungsanlagen geeignet.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070616 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Zapfen/Rohrende |
| Arbeitslänge Anschluss 1 | 8,5 |
| Arbeitslänge Anschluss 2 | 8,5 |
| Artikelnummer | UPONOR-1070616 |
| Ausführung | 1-teilig |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 6414905219360 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,06 kg |
| Hauptfarbe Fitting | Aluminium |
| KIWA-Prüfsiegel | ja |
| Länge | 78 |
| Länge Anschluss 1 | 48,5 |
| Länge Anschluss 2 | 29,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 18 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Kupfer |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
