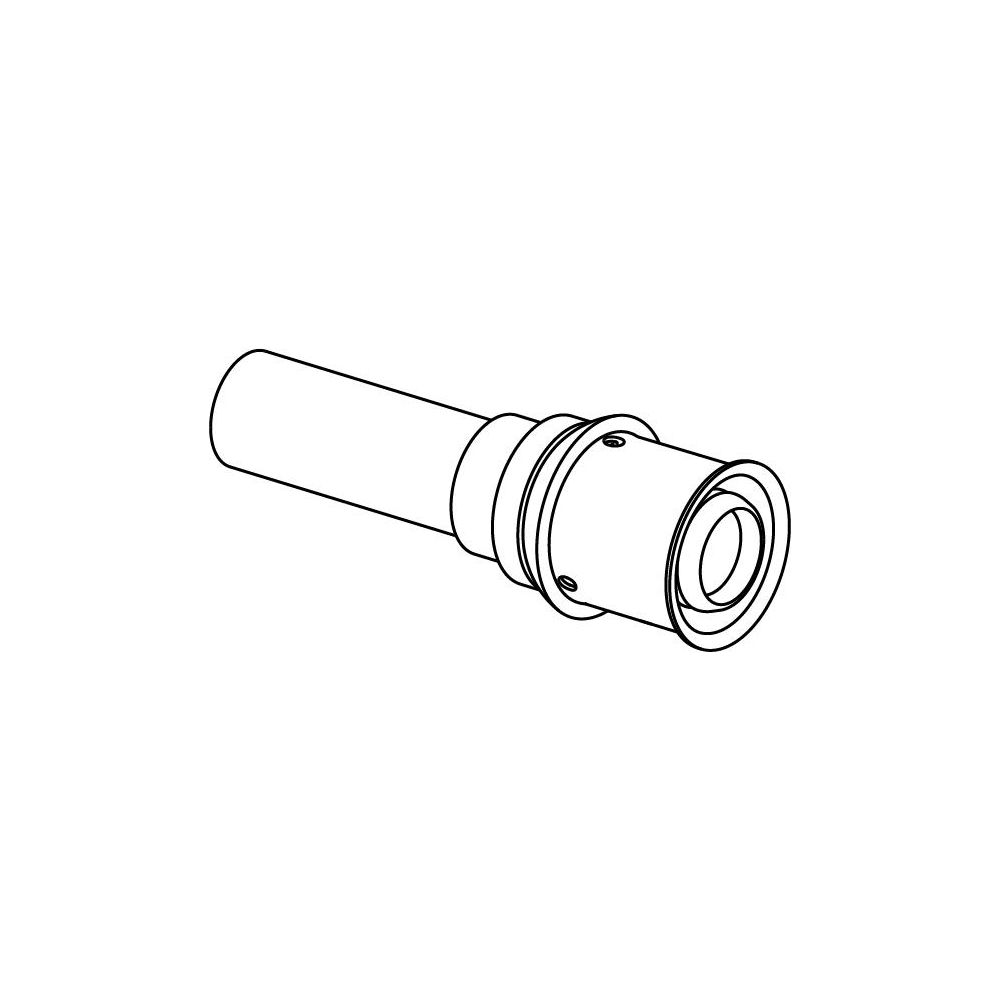

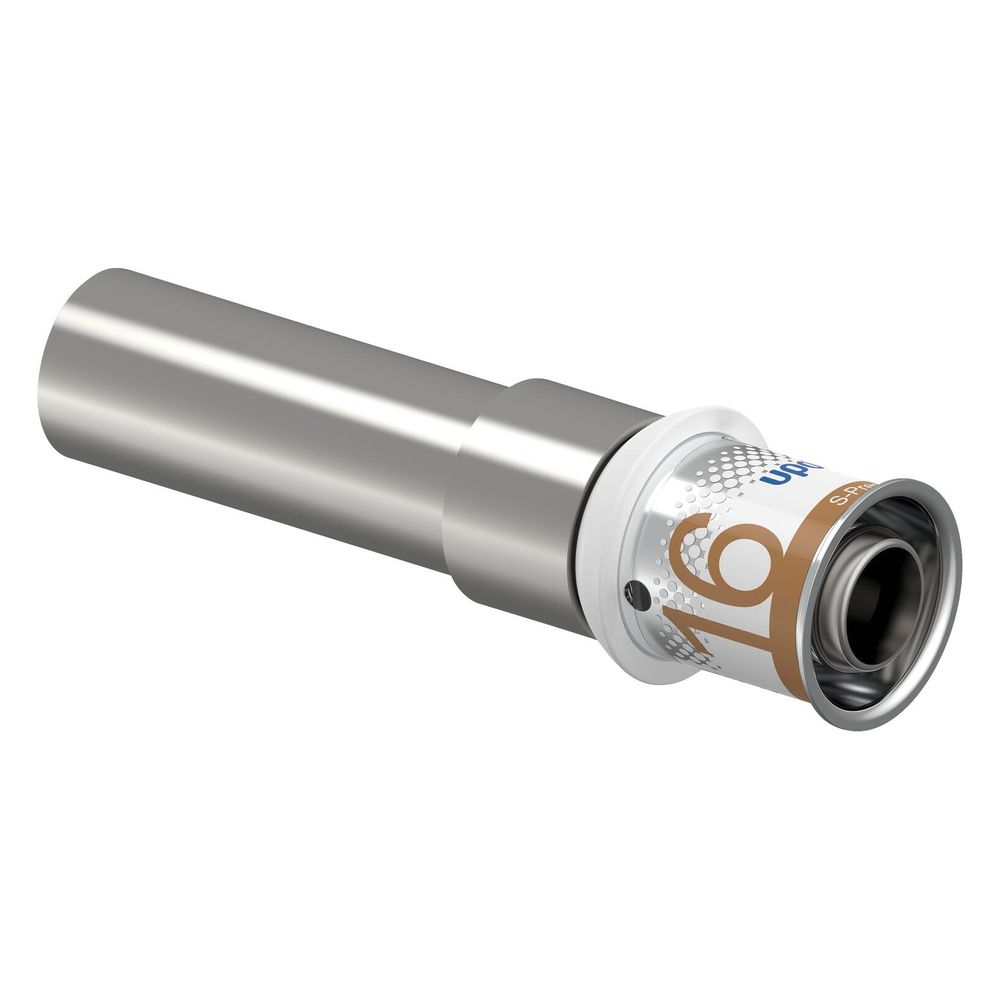

Uponor S-Press Plus Übergang auf Kupfer, 16x15mm CU

Der Uponor S-Press Plus Übergang auf Kupfer, 16x15mm CU, ist ein gerader Metall-Pressfitting aus der S-Press PLUS Serie. Er ermöglicht eine sichere und hygienische Verbindung zwischen Uponor Mehrschichtverbundrohren und Kupferrohren. Dieser Übergang ist speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert und zeichnet sich durch seine hohe Korrosionsbeständigkeit und Kompatibilität mit bestehenden Uponor Systemen aus.

Wie ist der Uponor S-Press Plus Übergang konstruiert und welche Materialien werden verwendet?

Der Fitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich zweischichtig innenverzinnt ist, um den Korrosionsschutz zu erhöhen. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Eine längskraftschlüssige Radial-Pressverbindung wird durch eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster realisiert. Das Kupferrohr ist weich angelötet und entspricht der Norm EN 1057 (halbhart / R 250).

Welche Sicherheits- und Hygieneanforderungen erfüllt der Pressfitting?

Die Dichtringe des Fittings bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung erreicht, die bei einer Dichtheitsprobe mit 150 mbar Überdruck eine undichte Verbindung anzeigt, falls der Fitting nicht korrekt verpresst wurde.

Für welche Anwendungsbereiche ist der Uponor S-Press Plus Übergang geeignet?

Dieser durchflussoptimierte Fitting ist für Trinkwasserinstallationen sowie für Heiz- und Kühlanwendungen vorgesehen. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer erlaubt. Für Heizungsanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei 10 bar Dauerbetriebsdruck, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden Betriebsdauer. Der Übergang ist ausschließlich für das Pressen vorgesehen und vollständig kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen.

Wie erfolgt die Montage des Uponor S-Press Plus Übergangs?

Die Montage erfolgt durch eine längskraftschlüssige Radial-Pressverbindung, die ohne vorheriges Kalibrieren und Entgraten des Rohres möglich ist. Die fixierte Edelstahl-Presshülse sorgt für eine sichere und korrosionsbeständige Verbindung. Eine sichere Pressbackenführung unterstützt den Installationsprozess. Es ist zu beachten, dass der Übergang auf Kupfer nur zum Pressen geeignet ist und der Einsatzbereich des Uponor Verbundrohres beachtet werden muss.

Technische Daten

• Hersteller-Serie: S-Press PLUS
• Form: gerade
• Anschluss 1: Pressmuffe, 16 mm Rohraußendurchmesser, Messing (entzinkungsbeständig DZR), verzinnt
• Anschluss 2: Zapfen/Rohrende, 15 mm Rohraußendurchmesser, Kupfer, verzinnt

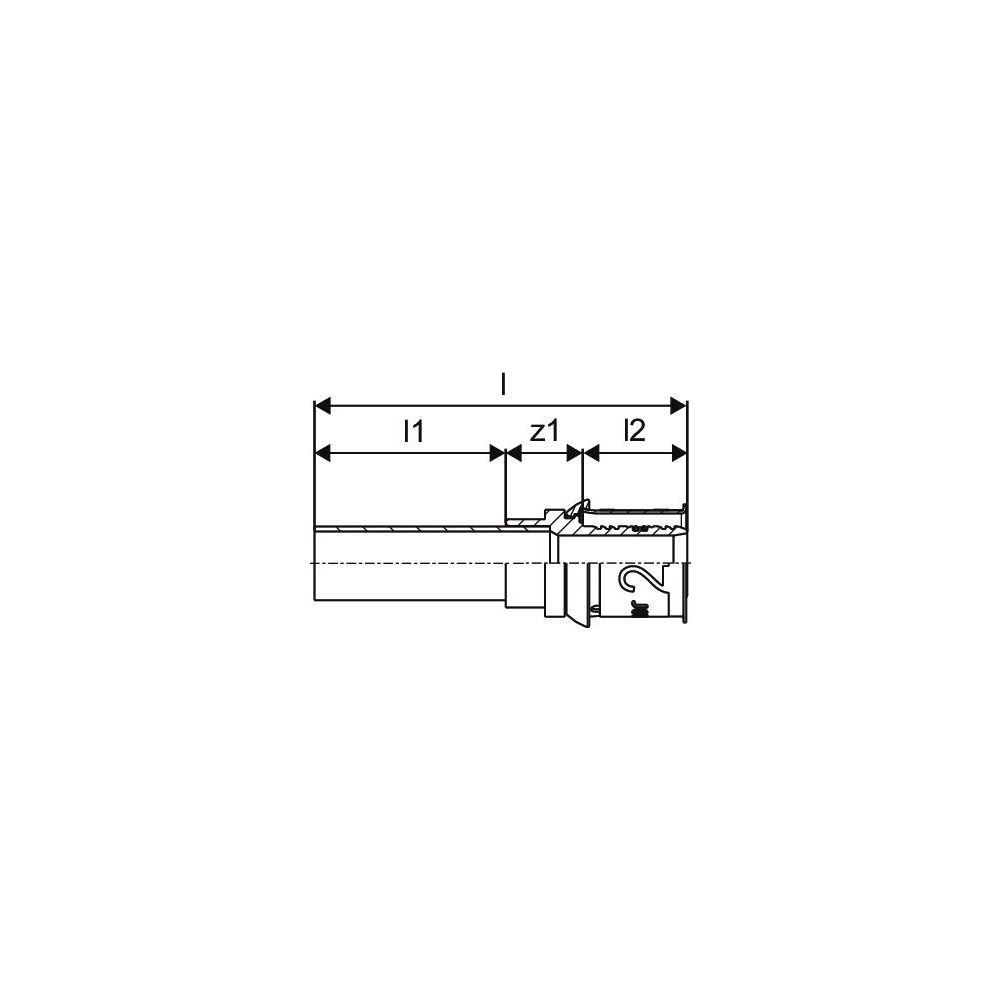

• Länge: 76 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Dauerbetriebsdruck: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Übergang auf Kupfer bietet eine zuverlässige und hygienische Lösung für die Verbindung von Verbundrohren mit Kupferrohren. Die Konstruktion aus entzinkungsbeständigem, verzinntem Messing und die EPDM-Dichtung tragen zur Langlebigkeit und Trinkwassereignung bei. Mit einem Rohraußendurchmesser von 16 mm an Anschluss 1 und 15 mm an Anschluss 2 ist dieser Pressfitting eine durchflussoptimierte Komponente für sichere Installationen in Trinkwasser- und Heizungssystemen, die Drücke bis 10 bar und Temperaturen bis 80 °C im Heizbetrieb standhält.
